Χαμηλός ατμού εξατμιστήρας πιάτων μαξιλαριών κατανάλωσης αποτυπωμένος σε ανάγλυφο διπλάσιο
Εφαρμογές MVR
Η εξοικονόμηση ενέργειας MVR, χαμηλής θερμοκρασίας τεχνολογία εξάτμισης αντικαθιστά τους απλούς εξατμιστήρες. Το MVR χρησιμοποιείται ευρέως σε πολλές εφαρμογές, που περιλαμβάνουν:
Μηά υγρή απαλλαγή για τη βιομηχανική επεξεργασία απόβλητου ύδατος
Χημική βιομηχανία για την εξάτμιση, την κρυστάλλωση, και τον καθαρισμό
Συγκέντρωση αλατισμένης άλμης
RO συγκέντρωση άλμης
Συγκέντρωση βιομηχανίας ποτών (γάλα, χυμός, ζάχαρη, κ.λπ.)
Συγκέντρωση βιομηχανίας τροφίμων (MSG, σόγια, πρωτεΐνη, σάκχαρα)
Συγκέντρωση βιομηχανίας φαρμάκων (φάρμακα, βιταμίνες)
Εισαγωγή προϊόντων
Ο εξατμιστήρας MVR συμπιέζει το χαμηλής θερμοκρασίας ατμό μέσω του συμπιεστή, αυξάνει τη θερμοκρασία και την πίεση, και αυξάνει την ενθαλπία, και εισάγει έπειτα τον ανταλλάκτη θερμότητας για τη συμπύκνωση για να αξιοποιήσει πλήρως τη λανθάνουσα θερμότητα του ατμού. Εκτός από το ξεκίνημα, ο δευτεροβάθμιος ατμός από τον εξατμιστήρα χωρίς ακατέργαστο ατμό κατά τη διάρκεια της ολόκληρης διαδικασίας εξάτμισης συμπιέζεται από το συμπιεστή, την αύξηση πίεσης και θερμοκρασίας, και τις αυξήσεις ενθαλπίας, και έπειτα στέλνεται στην αίθουσα θέρμανσης του εξατμιστήρα που χρησιμοποιείται όπως ατμό θέρμανσης. Κρατήστε το υλικό υγρό σε ένα βράζοντας κράτος, ενώ ο ίδιος ο ατμός θέρμανσης συμπυκνώνει στο νερό. Κατά αυτόν τον τρόπο, ο προηγουμένως απορριμμένος ατμός χρησιμοποιείται πλήρως, η λανθάνουσα θερμότητα ανακτάται, και η θερμική αποδοτικότητα βελτιώνεται.
Αρχή εργασίας
Ο δευτεροβάθμιος ατμός συμπιέσεων με τη χρησιμοποίηση του φυγοκεντρικού συμπιεστή ατμού ή άλλη συσκευή συμπίεσης ατμού για να σιγουρευτεί τις σωματικές ιδιότητές του συναντιέται με τις απαιτήσεις για τον ατμό η εξάτμιση που το χρησιμοποιεί ως να θερμάνει τον ατμό απαιτεί μόνο το φρέσκο ανεφοδιασμό ατμού όταν αρχίζει η μηχανή. Μετά από να εισαγάγει την κανονική λειτουργία, δεν υπάρχει καμία ανάγκη να παρασχεθεί ο νέος ατμός και αριθ. (ή πολύ ελάχιστα) δευτεροβάθμιος ατμός χρειάζεται τη συμπύκνωση. Επομένως η εξάτμιση MVR περιορίζει ουσιαστικά την απαίτηση ατμού αλλά καταναλώνει περισσότερη ενέργεια.
Κύρια χαρακτηριστικά
Η κύρια οδηγημένη δύναμη του συστήματος εξάτμισης MVR είναι ηλεκτρική ενέργεια. Η ηλεκτρική ενεργειακή μεταφορά στη μηχανική ενέργεια και βελτιώνει την ποιότητα του δεύτερου ατμού που είναι οικονομικότερος από παράγει ή αγοράζει το φρέσκο ατμό.
Κάτω από την μεγαλύτερη μέρος της διαδικασίας εξάτμισης, σύστημα κανένας φρέσκος ατμός ανάγκης κατά τη λειτουργία. Μόνο χρειαστείτε κάποια αποζημίωση ατμού για την προθέρμανση της πρώτης ύλης όταν δεν μπορεί η ενέργεια θερμότητας από το προϊόν που απαλλάσσεται ή το υγρό μητέρων να ανακυκλωθεί λόγω της απαίτησης διαδικασίας.
Κανένας ανεξάρτητος συμπυκνωτής ανάγκης για τη δεύτερη συμπύκνωση ατμού, έτσι κανένα κυκλοφορώντας δροσίζοντας νερό ανάγκης. Οι υδάτινοι πόροι και η ηλεκτρική ενέργεια θα σωθούν.
Έναντι των παραδοσιακών εξατμιστήρων, η διαφορά θερμοκρασίας εξατμιστήρων MVR είναι πολύ μικρότερη, μπορεί να επιτύχει τη μέτρια εξάτμιση, να βελτιώσει πολύ την ποιότητα των προϊόντων και να μειώσει το λέρωμα.
Η θερμοκρασία εξάτμισης του συστήματος μπορεί να ελεγχθεί και πολύ κατάλληλος για την εξάτμιση μια συγκέντρωση του θερμικού ευαίσθητου προϊόντος.
Χαμηλότερο κόστος κατανάλωσης ενέργειας και λειτουργίας.
Λειτουργία
Η λειτουργία των δύο διαδικασιών εξάτμισης για την επεξεργασία του μαύρου ποτού πολτού αχύρου σίτου παρουσιάζεται στον πίνακα.
Λειτουργία δύο διαδικασιών εξάτμισης για το μαύρο ποτό πολτού χαρτιού
στοιχείο | σταθμός 5 επίδρασης | συνδυασμένη διαδικασία εξάτμισης | ||
Προ συγκέντρωση MVR | 5-επίδραση σταθμός εξάτμισης | |||
Νερό εξάτμισης (t/h) | 100 | 64.28 | 35.72 | |
Εισερχόμενη συγκέντρωση (%) | 10 | 10 | 20 | |
Έξω συγκέντρωση (%) | 45 | 20 | 45 | |
Περιοχή εξατμιστήρων (㎡) | 10000 | 8500 | 4000 | |
Τομέας συμπυκνωτών (㎡) | 800 | / | 300 | |
Κατανάλωση | Ατμός (t/h) | 25 | / | 9 |
Ηλεκτρική ενέργεια (kWh/h) | 500 | 1600 | 180 | |
Νερό (t/h) | 900 | / | 350 | |
Τρέχον κόστος | RMB/hour | 4500 | 960 | 1633 |
Ικανότητα εξάτμισης νερού RMB/T | 45 | 25.93 | ||
RMBx10000/ημέρα | 10.8 | 6.2 | ||
RMBx10000/έτος (340days) | 3672 | 2115 |
Σημείωση: Στην εκτίμηση δαπανών λειτουργίας: ατμός 150rmb/t, ηλεκτρική ενέργεια 0,6 rmb/KWH, νερό 0.5rmb/t.
Η επένδυση του συνδυασμένου εξοπλισμού διαδικασίας εξάτμισης αυξήθηκε: εξατμιστήρας (2500 τετρ.μέτρα) 375x10000 RMB Συμπιεστής 400x10000rmb, συνολικό 775x10000 RMB MVR
Ετήσια λειτουργούσα μείωση του κόστους της συνδυασμένης διαδικασίας εξάτμισης: 3672-2115 = 1557 (10000RMB)
Περίοδος επιστροφής αύξησης επένδυσης συνδυασμένης διαδικασίας εξάτμισης: 755 ÷ 1557=0.5year
Μπορεί να δει ότι παίρνοντας την κλίμακα 100t/του χ για παράδειγμα, η συνδυασμένη διαδικασία εξάτμισης μπορεί να ανακτήσει την αυξανόμενη επένδυση σε ένα εξάμηνο, και να σώσει 1557 (10000 RMB) κάθε χρόνο στο μέλλον, με τα ιδιαίτερα οικονομικά οφέλη.
Λειτουργώντας σχέδιο αρχής

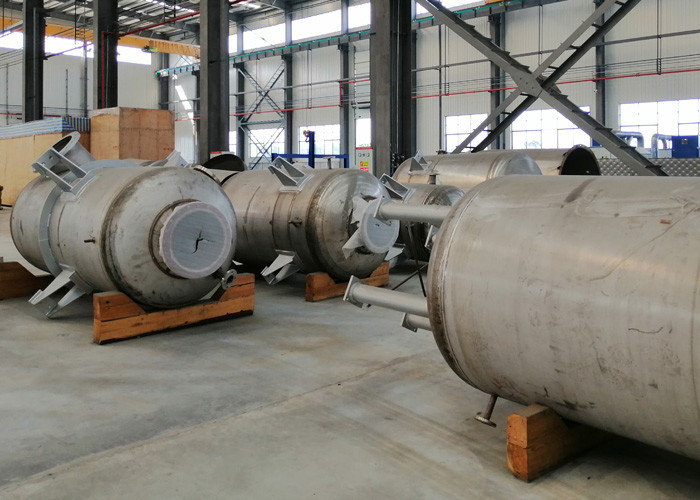

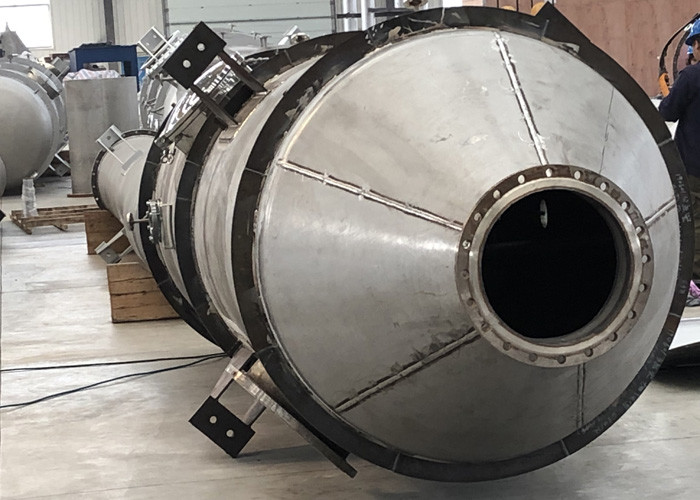

Εργαστήριο
