Σύστημα εξατμιστήρων χημικής βιομηχανίας TVR πλήρως αναγεννόμενο

Προσαρμοσμένο σύστημα εξατμιστήρων TVR στα τρόφιμα & το ποτό, χημική βιομηχανία

Θερμική επανασυμπίεση ατμού (TVR)

Μια μέθοδος για να μειώσει την κατανάλωση ενέργειας ενός ατμού θέρμανε το σύστημα εξατμιστήρων.

Ο υψηλός ατμός χρήσεων ως κινητήριο ρευστό σε ένα σύστημα εκτίναξης ατμού, για να παρασύρει ανακύκλωσε τον ατμό χαμηλότερης πίεσης και απαλλάσσω το συνδυασμένο ατμό σε μια πιό χρήσιμη ενδιάμεση πίεση.

Ο κύκλος συμπίεσης ατμού rlies στη θερμοκρασία συμπύκνωσης του ατμού χαμηλότερης πίεσης που αυξάνεται με την αύξηση στην πίεση.

Πώς οι θερμικοί εξατμιστήρες επανασυμπίεσης ατμού λειτουργούν

Για να μειώσει την κατανάλωση ενέργειας, ο υδρατμός από έναν εξατμιστήρα παρασύρεται και συμπιέζεται με τον υψηλό ατμό thermocompressor έτσι μπορεί συμπυκνώνω στον ανταλλάκτη θερμότητας εξατμιστήρων. Η επακόλουθη πίεση είναι ενδιάμεση σε αυτή του κινητήριου ατμού και του υδρατμού. Thermocompressor είναι παρόμοιο με ένα steam-jet σύστημα εκτίναξης αέρα που χρησιμοποιείται για να διατηρήσει το κενό σε έναν εξατμιστήρα.

Μόνο μια μερίδα του ατμού από έναν εξατμιστήρα μπορεί να συμπιεστεί thermocompressor με το υπόλοιπο που συμπυκνώνεται στον ανταλλάκτη θερμότητας επόμενος-επίδρασης ή έναν συμπυκνωτή. Thermocompressor χρησιμοποιείται κανονικά σε έναν εξατμιστήρα ενιαίος-επίδρασης ή στην πρώτη επίδραση ενός εξατμιστήρα διπλασίων ή τριπλός-επίδρασης για να μειώσει την κατανάλωση ενέργειας. Όπως τη μηχανική επανασυμπίεση, η θερμική επανασυμπίεση είναι πιό εφαρμόσιμη στα χαμηλά υγρά ανόδου βράζω-σημείου και χαμηλή για να συγκρατήσει τις διαφορικές θερμοκρασίες στον ανταλλάκτη θερμότητας για να ελαχιστοποιήσει την αναλογία συμπίεσης.

Ο εξατμιστήρας διπλός-επίδρασης με τη θερμική επανασυμπίεση απαιτεί 33% λιγότερος ατμός από τη συμβατική διπλή επίδραση. Στην ουσία, η χρήση ατμού για τη διπλή επίδραση με τη θερμική επανασυμπίεση είναι συγκρίσιμη με αυτήν ενός εξατμιστήρα τριπλός-επίδρασης.

ΕΦΑΡΜΟΓΗ

Η μειωμένη ταινία TVR εξατμιστήρων παρέχει ένα πλήρως αυτόματο και συνεχές σύστημα εξάτμισης. Η μειωμένη ταινία TVR εξατμιστήρων είναι κατάλληλη για την παραγωγή της πλήρους σειράς των προϊόντων. Το σύστημα είναι συγκεκριμένος σχεδιασμένος πελατών, και επομένως διαθέσιμος για ένα ευρύ φάσμα των συνθέσεων προϊόντων και των ικανοτήτων.

ΚΥΡΙΩΤΕΡΑ ΣΗΜΕΊΑ

Μακροχρόνια τρεξίματα παραγωγής λόγω των υψηλών υγιεινών προτύπων

Αποδεδειγμένη τεχνολογία

Πλήρως αναγεννόμενος (καθαρίζοντας σε ισχύ)

ΑΡΧΗ ΕΡΓΑΣΙΑΣ

Η μειωμένη ταινία TVR εξατμιστήρων ταΐζεται από την υγρή περιοχή διαδικασίας. Από τη δεξαμενή ισορροπίας το προϊόν θερμαίνεται τουλάχιστον να βράσει στη θερμοκρασία του πρώτου calandria, ανάλογα με τις απαιτήσεις τελικών προϊόντων. Αυτό μπορεί να γίνει από τους ανταλλάκτες θερμότητας πιάτων, το σωληνοειδή ανταλλάκτη θερμότητας ή/και τις άμεσες θερμάστρες μέσω των συμπυκνωμένων, υπερβολικών ατμών, του ατμού ή/και του ζεστού νερού. Μετά από τη διαδικασία θέρμανσης το προϊόν ταΐζεται στο πρώτο calandria όπου το προϊόν αρχίζει να εξατμίζει. Η εργασία εξατμιστήρων που χορηγεί την αρχή μειωμένων ταινιών, έτσι αυτό σημαίνει ότι το προϊόν και ο ατμός διατρέχουν προς τα κάτω των σωλήνων. Στο κατώτατο σημείο, η συμπύκνωση πέφτει κάτω και ο ατμός απορροφιέται στο διαχωριστή, με το οποίο τα μικρότερα σταγονίδια συμπύκνωσης είναι χωρισμένα από τον ατμό. Το συγκεντρωμένο προϊόν αντλείται στο επόμενο πέρασμα, με το οποίο το προϊόν είναι περαιτέρω. Αφότου αντλείται το τελικό προϊόν περασμάτων calandria, ανάλογα με το προϊόν και τις απαραίτητες concetrate ιδιότητες, σε ένα επόμενο calandria, δεξαμενές συμπύκνωσης του στεγνωτήρα ή μέσω ενός δοχείου ψύξης λάμψης στις δεξαμενές κρυστάλλωσης. Δεδομένου ότι το ποσό εξάτμισης νερού είναι περιορισμένο και η απαραίτητη διαφορά θερμοκρασίας είναι σχετικά υψηλή, ο ατμός χρησιμοποιείται ως κινητήρια δύναμη. Αυτό αναφέρεται ως θερμική επανασυμπίεση ατμού (TVR). Ανάλογα με την ικανότητα και το συγκεκριμένο προϊόν χρειάζεται τον αριθμό σταδίων και thermo-compressors καθορίζονται. Ένας ελεγκτής πυκνότητας στη ροή συμπύκνωσης χρησιμοποιείται για να θέσει τη ροή ατμού thermo-compressor.

Πώς οι θερμικοί εξατμιστήρες επανασυμπίεσης ατμού λειτουργούν

Για να μειώσει την κατανάλωση ενέργειας, ο υδρατμός από έναν εξατμιστήρα παρασύρεται και συμπιέζεται με τον υψηλό ατμό thermocompressor έτσι μπορεί συμπυκνώνω στον ανταλλάκτη θερμότητας εξατμιστήρων. Η επακόλουθη πίεση είναι ενδιάμεση σε αυτή του κινητήριου ατμού και του υδρατμού. Thermocompressor είναι παρόμοιο με ένα steam-jet σύστημα εκτίναξης αέρα που χρησιμοποιείται για να διατηρήσει το κενό σε έναν εξατμιστήρα.

Μόνο μια μερίδα του ατμού από έναν εξατμιστήρα μπορεί να συμπιεστεί thermocompressor με το υπόλοιπο που συμπυκνώνεται στον ανταλλάκτη θερμότητας επόμενος-επίδρασης ή έναν συμπυκνωτή. Thermocompressor χρησιμοποιείται κανονικά σε έναν εξατμιστήρα ενιαίος-επίδρασης ή στην πρώτη επίδραση ενός εξατμιστήρα διπλασίων ή τριπλός-επίδρασης για να μειώσει την κατανάλωση ενέργειας. Όπως τη μηχανική επανασυμπίεση, η θερμική επανασυμπίεση είναι πιό εφαρμόσιμη στα χαμηλά υγρά ανόδου βράζω-σημείου και χαμηλή για να συγκρατήσει τις διαφορικές θερμοκρασίες στον ανταλλάκτη θερμότητας για να ελαχιστοποιήσει την αναλογία συμπίεσης.

Ο εξατμιστήρας διπλός-επίδρασης με τη θερμική επανασυμπίεση απαιτεί 33% λιγότερος ατμός από τη συμβατική διπλή επίδραση. Στην ουσία, η χρήση ατμού για τη διπλή επίδραση με τη θερμική επανασυμπίεση είναι συγκρίσιμη με αυτήν ενός εξατμιστήρα τριπλός-επίδρασης.

Τα MVR και το τριπλό κόστος εξοπλισμού εξάτμισης επίδρασης τρέχον συγκρίνουν:

FAQ

Ποια είναι η διαφορά μεταξύ ενός εξατμιστήρα MVR και TVR;

Το MVR είναι ένα μηχανικό σύστημα επανασυμπίεσης ατμού, η πηγή ενέργειας είναι δύναμη/ηλεκτρική ενέργεια, πολύ μικρή κατανάλωση ενέργειας

TVR είναι μια θερμική πηγή ενέργειας συστημάτων επανασυμπίεσης ατμού είναι ατμός, κατανάλωση ενέργειας εξαρτώμενη από τον αριθμό σταδίων (calandrias) της εξάτμισης.

Γιατί χρησιμοποιήστε έναν εξατμιστήρα μειωμένων ταινιών;

Ο εξατμιστήρας μειωμένων ταινιών είναι ένας ευγενής τρόπος να αφαιρεθεί το νερό σε έναν πολύ ενεργειακό ικανό τρόπο. Μικρό ίχνος για την υψηλή εξάτμιση.

Πόσο υψηλοί μπορείτε να πάτε στα στερεά υπολείμματα;

Αυτό εξαρτάται πολύ από τον τύπο προϊόντος, όλα τα προϊόντα πρέπει να εξεταστούν χωριστά, συνήθως stickiness και το ιξώδες θα καθορίσουν τα στερεά υπολείμματα.

Το ιξώδες ασκεί επίδραση στη δυνατότητα να χρησιμοποιηθεί ένας εξατμιστήρας;

Ναι, το ιξώδες είναι ένας πολύ κρίσιμος παράγοντας για μια καλή εξάτμιση, το προϊόν πρέπει να είναι pumpable.

Τι είδους τα προϊόντα μπορούν εσείς να τρέξουν σε έναν εξατμιστήρα μειωμένων ταινιών;

Σχεδόν όλα τα pumpable υγρά και τα διαλυτά προϊόντα μπορούν να οργανωθούν σε έναν εξατμιστήρα μειωμένων ταινιών.

Θερμικές crystallizer εξάτμισης επανασυμπίεσης ατμού παράμετροι:

Εξάτμιση (t/h) 0.5-4

Ακατέργαστοι εξάτμιση κατανάλωσης ατμού (t/h) 0.2x/μετρητής τρεις-επίδρασης

Ακατέργαστη πίεση ατμού (MPA) 0.2-0.4

Αναλογία κατανάλωσης ενέργειας ατμού (t/t) 0,02

Εξάτμιση ηλεκτρικής δύναμης (KW) (28-62) Χ

Ο συμπιεστής παρέχει τη σειρά θερμοκρασίας 10-40℃

Σειρά θερμοκρασίας εξάτμισης 40-80℃

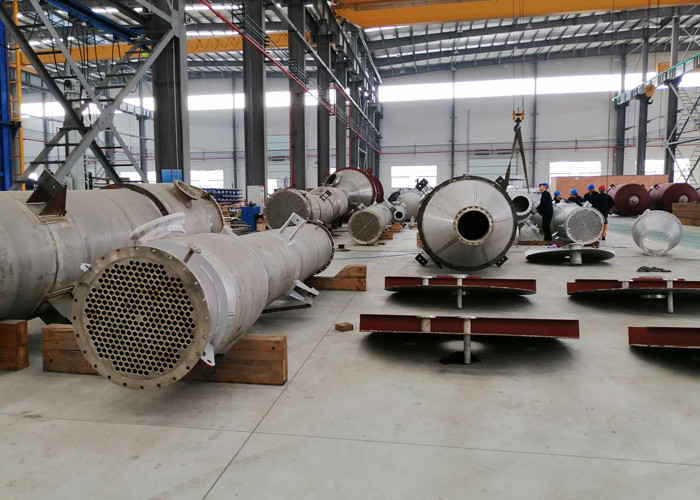

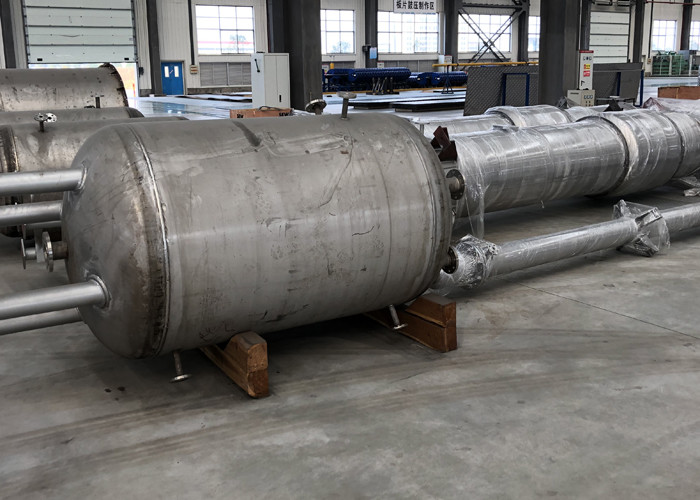

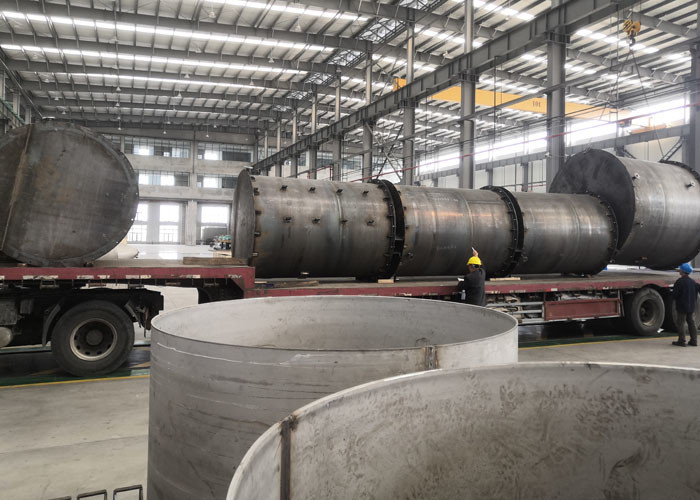

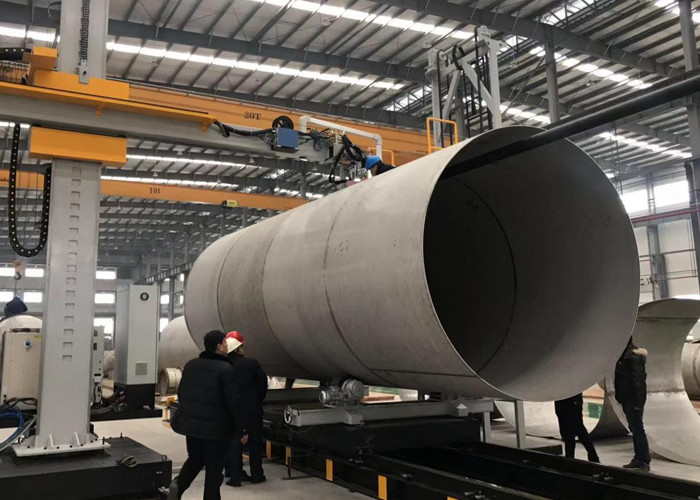

Το εργαστήριό μας
