Υψηλοί αποδοτικοί θερμικοί εξατμιστήρες επανασυμπίεσης ατμού (TVR) στα τρόφιμα, φαρμακευτικό είδος, χημική ουσία, βιομηχανική
Αρχή
Ένα μέρος του ατμού ατμού συμπιέζεται σε ένα πιό υψηλό επίπεδο πίεσης και θερμοκρασίας από μια αεριωθούμενη αντλία ατμού με τον ατμό, έτσι ώστε μπορεί να χρησιμοποιηθεί ως μέσο θέρμανσης.
Περιγραφή διαδικασίας
Η λύση προθερμαίνεται με το συμπύκνωμα και εισάγει το κύκλωμα εξάτμισης. Εδώ αναμιγνύει με την κυκλοφορημένη λύση και θερμαίνεται στη θερμάστρα Χ. Στον εξατμιστήρα Β, ο διαλύτης (νερό) εξατμίζει δροσίζοντας τη λύση στη να βράσει θερμοκρασία. Ο προκύπτων ατμός ατμού συμπιέζεται σε ένα πιό υψηλό επίπεδο πίεσης και θερμοκρασίας από την αεριωθούμενη αντλία ατμού με τη βοήθεια του ατμού, έτσι ώστε μπορεί να χρησιμοποιηθεί ως μέσο θέρμανσης για την κυκλοφορημένη λύση. Ο υπερβολικός ατμός είναι συμπυκνωμένος. Εάν το άλας θα κρυσταλλωθεί στις εγκαταστάσεις, περαιτέρω συμπυκνώσεις εξάτμισης η λύση σε τέτοιο βαθμό ώστε τα κρύσταλλα διαμορφώνονται. Εάν επιδιώκονται, τα κρύσταλλα στην αναστολή μπορούν έπειτα να χωριστούν από τη λύση και ξηρός.
Θερμο συμπιεστές
Οι θερμο συμπιεστές σχεδιάζονται για να ανακυκλώσουν την ενέργεια θερμότητας από το συλλαμβάνοντας και recompressing ατμό αποβλήτων για τη χρήση αλλού.
Οι θερμο συμπιεστές, όπως τα συστήματα εκτίναξης, δεν έχουν κανένα κινούμενο μέρος. Το μηχανικό σχέδιο αποτελείται από ένα στήθος ατμού, έναν κάτοχο ακροφυσίων, τα ακροφύσια, και το διασκορπιστή.
Ο θερμο συμπιεστής χρησιμοποιεί τον υψηλό ατμό, ως κινητήριο ρευστό, το οποίο εισάγει το στήθος ατμού και επεκτείνομαι μέσω του ακροφυσίου.
Ο high-velocity ατμός παρασύρει έπειτα τον ατμό αποβλήτων, σε μια αίθουσα μίξης όπου τα ρευστά συνδυάζονται.
Τα μικτά ρευστά είναι έπειτα σε μια άμεση πίεση μέσω του διασκορπιστή, ο οποίος ενεργεί ως ακροφύσιο στην αντιστροφή, που αναδιαμορφώνει την ενέργεια ταχύτητας στην ενέργεια πίεσης.
Οι θερμο συμπιεστές σχεδιάζονται για τις εφαρμογές στα τρόφιμα, το πετρέλαιο, τη χημική ουσία, τη δύναμη, και τις βιομηχανίες χαρτιού. Η θερμική επανασυμπίεση εφαρμόζεται χαρακτηριστικά στις βιομηχανίες γαλακτοκομείων και χυμού για να συλλάβει εκ νέου και να επαναχρησιμοποιήσει τον ατμό από τους εξατμιστήρες κατά τη διάρκεια της διαδικασίας συγκέντρωσης.
Όλοι οι θερμο συμπιεστές είναι συνήθεια που σχεδιάζονται και απόδοση που εξετάζεται για να ανταποκριθεί στις προδιαγραφές εξαναγκασμού του πελάτη μας.
Για να μάθει περισσότεροι για τα θερμο συστήματα διατήρησης σταθερής θερμοκρασίας συμπιεστών, και για να συζητήσουν τη συγκεκριμένη διαδικασία ή την αίτησή σας, παρακαλώ να αισθανθεί ελεύθερος να μας έρθει σε επαφή με.
Χαρακτηριστικά
Μόνο ένα μέρος της ενέργειας εξάτμισης πρέπει να χρησιμοποιηθεί υπό μορφή ζωντανού ατμού.
Χαμηλές δαπάνες επένδυσης.
Η τοποθέτηση όπισθεν στις υπάρχουσες εγκαταστάσεις είναι δυνατή.
Κατάλληλος για τις διάφορες εφαρμογές.
Παραλλαγές
Αύξηση σταδιακά τον αριθμό για να μειώσει την κατανάλωση ατμού.
Με ή χωρίς αλατισμένο χωρισμό.
Διαφορετικές έννοιες προθέρμανσης.
Συμπύκνωση του ατμού πλεονάσματος στη μίξη ή τους συμπυκνωτές επιφάνειας.
Σύγκριση απόδοσης για το διαφορετικό εξατμιστήρα | ||||
Στοιχείο | Ενιαίος εξατμιστήρας επίδρασης | multi-effect εξατμιστήρας | Εξατμιστήρας TVR | Εξατμιστήρας MVR |
Κατανάλωση ενέργειας | η κατανάλωση ενέργειας είναι πολύ μεγαλύτερη από άλλοι, νερό 1ton θα καταναλώσουν τον ατμό 1Ton θεωρητικά | συγκριτικά διατήρηση της ενέργειας | Βάση στον παραδοσιακό multi-effect εξατμιστήρα, μια περισσότερη επίδραση προστιθέμενη, αλλά υψηλότερος ατμός πίεσης που οδηγείται που απαιτείται | Η περισσότερη ενέργεια - τεχνολογία αποταμίευσης για τον εξατμιστήρα, αλλά κατανάλωση ισχύος 10-40kwh |
Διάστημα πατωμάτων | Μικρός | μεγάλος | μεγάλος | μικρός |
Πηγές ενέργειας | ατμός & δύναμη, δίκτυο σωλήνων ατμού ανάγκης και λέβητας | ατμός & δύναμη, δίκτυο σωλήνων ατμού ανάγκης και λέβητας | ατμός & δύναμη, δίκτυο σωλήνων ατμού ανάγκης και λέβητας, υψηλός ατμός ανάγκης. | η ηλεκτρική ενέργεια, δεν χρειάζεται το δίκτυο σωλήνων, όλο το σύστημα κυκλοφορίας στενός-βρόχων |
Αυτοματισμός | Ημι αυτόματος | Πλήρης αυτόματη λειτουργία, συνεχής εξάτμιση | Πλήρης αυτόματη λειτουργία, συνεχής εξάτμιση | Πλήρης αυτόματη λειτουργία, συνεχής εξάτμιση |
Λειτουργώντας σχέδιο αρχής

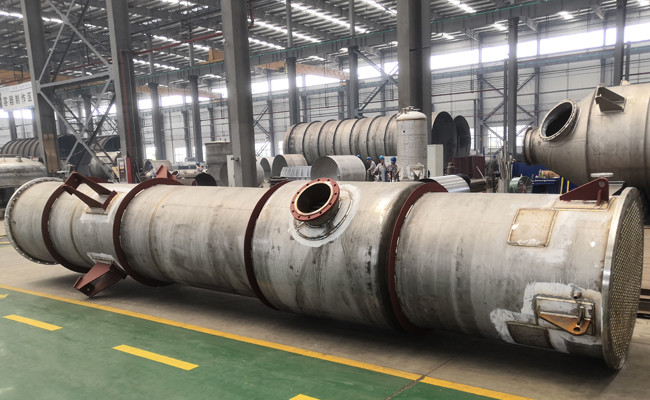

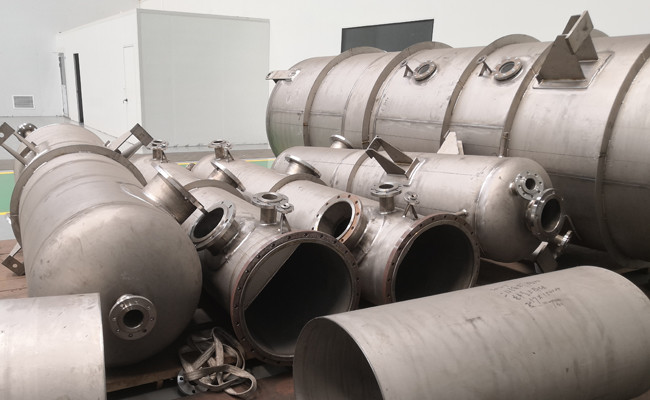

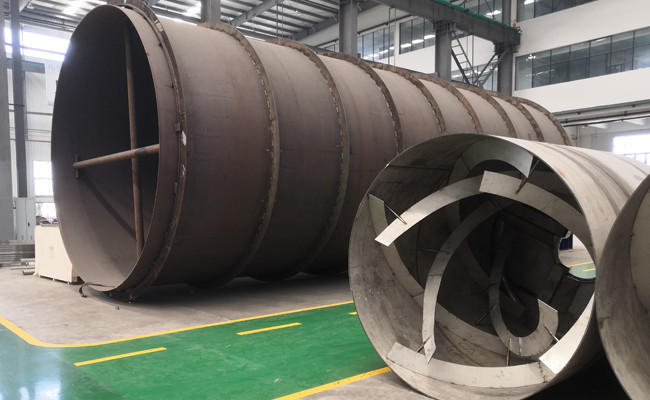

Περιοχή εργαστηρίων
Πιστοποιητικό
