Ενέργεια - θερμική εξάτμιση επανασυμπίεσης ατμού αποταμίευσης που χρησιμοποιείται ευρέως στη χημική ουσία, παραγωγή φυτοφαρμάκων
Εξοπλισμός εξάτμισης και συγκέντρωσης TVR
Είναι ένας εξοπλισμός κρυστάλλωσης συγκέντρωσης εξάτμισης που χρησιμοποιεί την αντλία θερμότητας TVR στο μέρος recompress του δευτεροβάθμιου ατμού ως πηγή θερμότητας αίθουσας θέρμανσης.
Οι όροι ανεφοδιασμού για το σταθερό ανεφοδιασμό του διαποτισμένου ατμού επάνω από 0.7MPa απαιτούνται.
Η απόδοση TVR συσχετίζεται άμεσα με την έννοια της αποταμίευσης ατμού, έτσι είναι απαραίτητο να χρησιμοποιηθούν τα προϊόντα με την εγγυημένη απόδοση λειτουργίας.
Εάν η ποιότητα και η απόδοση TVR είναι κακές, η επίδραση αποταμίευσης ατμού δεν είναι προφανής, και είναι εύκολο να βλάψει λόγω του θορύβου και της δόνησης.
Αρχή εργασίας:
Πεδίο της εφαρμογής:
Θερμικό crystallizer εξάτμισης επανασυμπίεσης ατμού χρησιμοποιείται ευρέως στα τρόφιμα, το άμυλο, το ποτό, το φαρμακευτικό είδος, το φυτοφάρμακο, τη χημική ουσία και άλλες βιομηχανίες, καθώς επίσης και έναν εξοπλισμό εξάτμισης και συγκέντρωσης στους τομείς του απόβλητου ύδατος υψηλός-συγκέντρωσης στα περιβαλλοντικά προγράμματα κατεργασίας ύδατος. Είναι ιδιαίτερα κατάλληλο για την εξάτμιση, τη συγκέντρωση και την κρυστάλλωση των ανόργανων αλάτων όπως το χλωριούχο νάτριο, το καυστικό νάτριο και τις συγκεντρωμένες λύσεις που περιέχουν τους οργανικούς διαλύτες.
Σύνθεση συστημάτων:
Προθερμαστής, συμπιεστής ατμού, εξατμιστήρας, διαχωριστής, κυκλοφορώντας αντλία, ηλεκτρικό σύστημα ελέγχου, σύστημα σύνδεσης σωληνώσεων, πλατφόρμα πλαισίων χάλυβα και άλλα συστήματα.
Όταν ο θερμικός ατμός είναι, σύμφωνα με την αρχή αντλιών θερμότητας, ο ατμός από τη βράζοντας αίθουσα συμπιέζεται σε μια υψηλότερη πίεση στην αίθουσα θέρμανσης δηλαδή η ενέργεια προστίθεται στον ατμό. Δεδομένου ότι η διαποτισμένη θερμοκρασία ατμού που αντιστοιχεί στην πίεση στην αίθουσα θέρμανσης είναι υψηλότερη, ο ατμός μπορεί να επαναχρησιμοποιηθεί για τη θέρμανση. Για το σκοπό αυτό, ένας αεριωθούμενος συμπιεστής ατμού χρησιμοποιείται. Λειτουργούν σύμφωνα με την αρχή των αεριωθούμενων αντλιών, δεν έχουν κανένα κινούμενο μέρος, είναι απλοί και αποτελεσματικοί στο σχέδιο, και εξασφαλίζουν την υψηλότερη αξιοπιστία εργασίας.
Η χρησιμοποίηση ενός θερμικού συμπιεστή ατμού έχει τον ίδιους ατμό/την ενέργεια - επίδραση αποταμίευσης με προσθέτοντας έναν εξατμιστήρα επίδρασης. Η λειτουργία του θερμικού συμπιεστή ατμού απαιτεί ένα συγκεκριμένο ποσό του ζωντανού ατμού, ο αποκαλούμενος κινητήριος ατμός. Αυτοί κινητήριος ατμός πρέπει να σταλούν στην επόμενη επίδραση, ή να σταλούν στο συμπυκνωτή ως υπόλοιπος ατμός. Η υπόλοιπη ενέργεια που περιλαμβάνεται στον υπόλοιπο ατμό είναι περίπου ισοδύναμη με την ενέργεια που παρέχεται από τον κινητήριο ατμό.
Μέρος του δευτεροβάθμιου ατμού από το διαχωριστή οδηγείται από τον υψηλό λειτουργώντας ατμό και εισάγει το σύστημα εκτίναξης στο μίγμα, αυξάνει την πίεση, και έπειτα εις:άγω την αίθουσα θέρμανσης ως θέρμανση του ατμού για να θερμάνει το υγρό. Το άλλο μέρος εισάγει το συμπυκνωτή και απαλλάσσεται μετά από τη συμπύκνωση. Ο ατμός θέρμανσης είναι συμπυκνωμένος στο νερό στην αίθουσα θέρμανσης και απαλλαγμένος. Η λύση στο σωλήνα εξατμίζεται και συγκεντρώνεται κάτω από τη θέρμανση του ατμού θέρμανσης, και απαλλάσσεται μετά από να φθάσει στις απαιτήσεις.
Η αεριωθούμενη αντλία θερμότητας ατμού έχει τα χαρακτηριστικά της απλής δομής, της σταθερών λειτουργίας και της χαμηλής τιμής. Χρησιμοποιώντας μια αεριωθούμενη αντλία θερμότητας ατμού, η αποδοτικότητα είναι ισοδύναμη με την προσθήκη ενός εξατμιστήρα επίδρασης.
Χαρακτηριστικά
Μόνο ένα μέρος της ενέργειας εξάτμισης πρέπει να χρησιμοποιηθεί υπό μορφή ζωντανού ατμού.
Χαμηλές δαπάνες επένδυσης.
Η τοποθέτηση όπισθεν στις υπάρχουσες εγκαταστάσεις είναι δυνατή.
Κατάλληλος για τις διάφορες εφαρμογές.
Παραλλαγές
Αύξηση σταδιακά τον αριθμό για να μειώσει την κατανάλωση ατμού.
Με ή χωρίς αλατισμένο χωρισμό.
Διαφορετικές έννοιες προθέρμανσης.
Συμπύκνωση του ατμού πλεονάσματος στη μίξη ή τους συμπυκνωτές επιφάνειας.
| Σύγκριση απόδοσης για το διαφορετικό εξατμιστήρα | ||||
| Στοιχείο | Ενιαίος εξατμιστήρας επίδρασης | multi-effect εξατμιστήρας | Εξατμιστήρας TVR | Εξατμιστήρας MVR |
| Κατανάλωση ενέργειας | η κατανάλωση ενέργειας είναι πολύ μεγαλύτερη από άλλοι, νερό 1ton θα καταναλώσουν τον ατμό 1Ton θεωρητικά | συγκριτικά διατήρηση της ενέργειας | Βάση στον παραδοσιακό multi-effect εξατμιστήρα, μια περισσότερη επίδραση προστιθέμενη, αλλά υψηλότερος ατμός πίεσης που οδηγείται που απαιτείται | Η περισσότερη ενέργεια - τεχνολογία αποταμίευσης για τον εξατμιστήρα, αλλά κατανάλωση ισχύος 10-40kwh |
| Διάστημα πατωμάτων | Μικρός | μεγάλος | μεγάλος | μικρός |
| Πηγές ενέργειας | ατμός & δύναμη, δίκτυο σωλήνων ατμού ανάγκης και λέβητας | ατμός & δύναμη, δίκτυο σωλήνων ατμού ανάγκης και λέβητας | ατμός & δύναμη, δίκτυο σωλήνων ατμού ανάγκης και λέβητας, υψηλός ατμός ανάγκης. | η ηλεκτρική ενέργεια, δεν χρειάζεται το δίκτυο σωλήνων, όλο το σύστημα κυκλοφορίας στενός-βρόχων |
| Αυτοματισμός | Ημι αυτόματος | Πλήρης αυτόματη λειτουργία, συνεχής εξάτμιση | Πλήρης αυτόματη λειτουργία, συνεχής εξάτμιση | Πλήρης αυτόματη λειτουργία, συνεχής εξάτμιση |
Λειτουργώντας σχέδιο αρχής

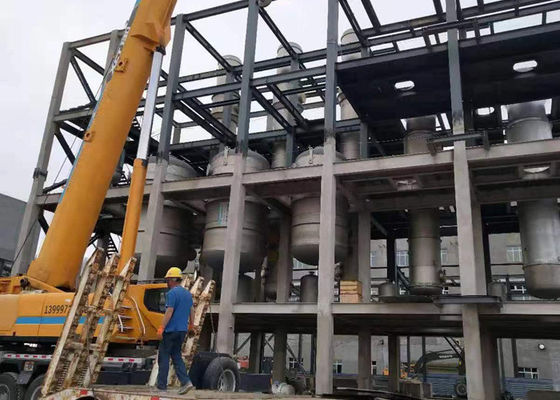

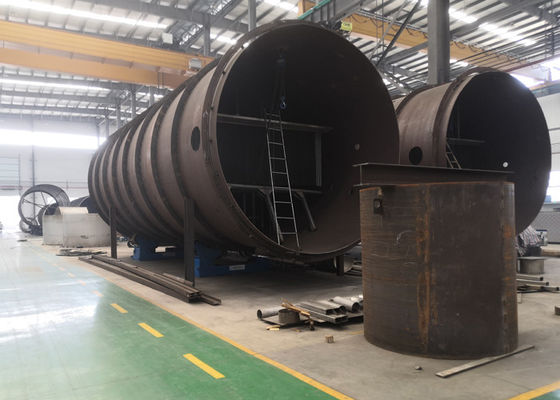

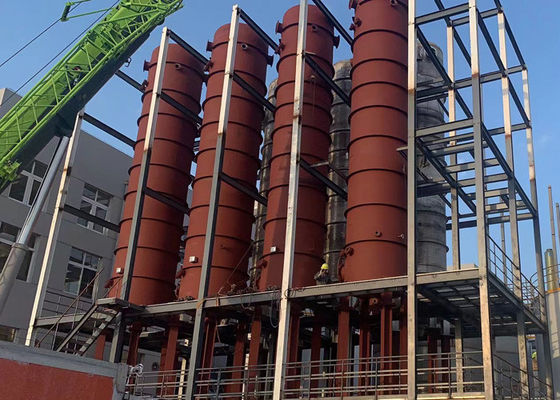

Η εγκατάστασή μας εργαστηρίων και του πελάτη

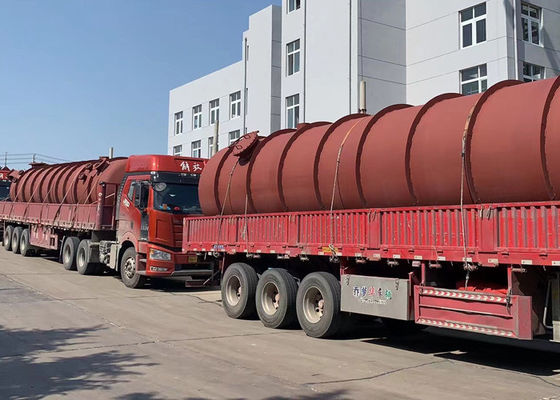

Τα προϊόντα μας πωλούνται σε όλο τον κόσμο. Μπορείτε να είστε σίγουροι για ολόκληρη τη διαδικασία των προϊόντων μας.
