Ευφυής multi-effect ενσωματωμένος εξατμιστήρας MVR επανασυμπίεσης ατμού χαμηλής θερμοκρασίας μηχανικός
Περιγραφή MVR
Το MVR είναι η σύντμηση της μηχανικής επανασυμπίεσης ατμού. Παίρνει τη χρήση της επαν-συμπίεσης συμπιεστών ο δεύτερος ατμός (χαμηλή θερμοκρασία και χαμηλή πίεση) που εξατμίζεται από το υγρό υλικό, για να αυξηθεί η θερμοκρασία και η πίεσή του, ώστε να το επαναχρησιμοποιήσει ως θέρμανση της πηγής για να εξατμίσει το υγρό υλικό πάλι. Κατά τη διάρκεια της εξάτμισης του κανονικού πολυ εξατμιστήρα επίδρασης, ο δεύτερος ατμός μιας επίδρασης δεν θα μπορούσε να χρησιμοποιηθεί δεδομένου ότι η πηγή θέρμανσης επίδρασής της, μπορεί μόνο να χρησιμοποιηθεί για την άλλη επίδραση. Εάν η ανάγκη στη χρήση για την επίδρασή της, πρέπει να παρέχει την πρόσθετη ενέργεια για να αυξήσει τη θερμοκρασία της (πίεση), και η αεριωθούμενη αντλία ατμού μπορεί μόνο να συμπιέσει το δεύτερο ατμό μερών, ενώ ο εξατμιστήρας MVR μπορεί να συμπιέσει όλο το δεύτερο ατμό μέσα στον εξατμιστήρα.
Η διαδικασία εξάτμισης του MVR είναι ατμός χαμηλής θερμοκρασίας που συμπιέζεται από την αύξηση συμπιεστών, θερμοκρασίας και πίεσης, αύξηση στην ενθαλπία, και εισάγει έπειτα τον ανταλλάκτη θερμότητας προκειμένου να εκμεταλλευθεί πλήρως τη λανθάνουσα θερμότητα του ατμού. Εκτός από την κίνηση που αρχίζει, η ολόκληρη εξάτμιση κανένας ατμός ανάγκης.
Εφαρμογή:
Μπορεί να χρησιμοποιηθεί ευρέως στο γάλα, τη γλυκόζη, το οργανικό οξύ, VC, xylose, το φαρμακευτικό είδος, τις εγκαταστάσεις, τη χημική βιομηχανία, την προστασία του περιβάλλοντος, την ανακύκλωση αποβλήτων, το έγγραφο κάνοντας, το άλας κάνοντας τη βιομηχανία όπως η εξάτμιση και η συγκέντρωση, η κρυστάλλωση εξάτμισης, η χαμηλή θερμοκρασία της διαδικασίας κ.λπ. εξάτμισης.
Κύρια χαρακτηριστικά γνωρίσματα:
Το MVR έχει περισσότερα πλεονεκτήματα, όπως η ενέργεια - αποταμίευση, υψηλή θερμική αποδοτικότητα, χαμηλής ισχύος κατανάλωση, καμία ρύπανση, εξοπλισμός που η σταθερή λειτουργία, η απλή λειτουργία, η υψηλή αυτοματοποίηση και ο εξοπλισμός σε συμπαγή, καλύπτουν ένα διάστημα μικρής περιοχής, και σώζουν το σύστημα ψύξης. Ειδικά ισχύει για το εργοστάσιο που θέλουν να επεκτείνουν τον ατμό και την παροχή νερού αλλά το διάστημα είναι ανεπαρκές, και κατεψυγμένο το ανάγκη νερό και το νερό συμπύκνωσης για την κατάσταση εξάτμισης χαμηλής θερμοκρασίας, μπορούν να σώσουν την επένδυση και να κερδίσουν την καλή ενέργεια - επίδραση αποταμίευσης.
Τεχνικά χαρακτηριστικά MVR
Η τεχνολογία MVR χρησιμοποιεί τον παραγμένο ατμό για τη θερμότητα αντί των ακριβών πηγών θερμότητας
Η τεχνολογία MVR δεν απαιτεί έναν δροσίζοντας πύργο, μειώνοντας πολύ τη χρήση του δροσίζοντας νερού
Η τεχνολογία MVR είναι αποδοτικότερη από την παραδοσιακή multi-effect ενέργεια αποταμίευσης τεχνολογίας εξάτμισης και μείωση των λειτουργικών δαπανών
Η τεχνολογία MVR είναι αληθινά εξοικονόμηση ενέργειας, νερό-αποταμίευση, περιβαλλοντικά-ήχος, και βοήθειες με την ανακύκλωση των πόρων
Η τεχνολογία MVR επιτυγχάνει τη χαμηλής θερμοκρασίας εξάτμιση, μειώνοντας πολύ τον αντίκτυπο στο υλικό σας
Η δομή συστημάτων τεχνολογίας MVR είναι απλή, πλήρως-αυτοματοποιημένος, με τη συνεχή λειτουργία
Τα συστήματα MVR αποτελούνται από έναν εξατμιστήρα, έναν συμπιεστή ατμού, διαχωριστές, τις αντλίες, τη διοχέτευση με σωλήνες, την ενοργάνωση, και τα ηλεκτρικά τμήματα ελέγχου
Τα συστήματα MVR μπορούν να σχεδιαστούν γύρω από τους απλούς εξατμιστήρες ή τους περίπλοκους εξατμιστήρες σωλήνων μειωμένων ταινιών
Τα συστήματα MVR μπορούν να χρησιμοποιήσουν την απλή συμπίεση ατμού ή τις περίπλοκες αντλίες ριζών
Τα συστήματα MVR μπορούν να έχουν τη χαμηλή υγρή παύση, ή να είναι μεγαλύτερα συστήματα δεξαμενών όγκου
Τα συστήματα MVR μπορούν να επιτύχουν ποικίλη εξάτμιση, το σχέδιο διαδικασίας και η ρευστή σύνθεση θα καθορίσουν αυτό
Σύγκριση δαπανών λειτουργίας
Η λειτουργία των δύο διαδικασιών εξάτμισης για την επεξεργασία παρουσιάζεται στον πίνακα.
Λειτουργία δύο διαδικασιών εξάτμισης για το νερό αποβλήτων εγγράφου.
| στοιχείο | σταθμός 5 επίδρασης | συνδυασμένη διαδικασία εξάτμισης | ||
| Προ συγκέντρωση MVR | 5-επίδραση σταθμός εξάτμισης | |||
| Νερό εξάτμισης (t/h) | 100 | 64.28 | 35.72 | |
| Εισερχόμενη συγκέντρωση (%) | 10 | 10 | 20 | |
| Έξω συγκέντρωση (%) | 45 | 20 | 45 | |
| Περιοχή εξατμιστήρων (㎡) | 10000 | 8500 | 4000 | |
| Τομέας συμπυκνωτών (㎡) | 800 | / | 300 | |
| Κατανάλωση | Ατμός (t/h) | 25 | / | 9 |
| Ηλεκτρική ενέργεια (kWh/h) | 500 | 1600 | 180 | |
| Νερό (t/h) | 900 | / | 350 | |
| Τρέχον κόστος | RMB/hour | 4500 | 960 | 1633 |
| Ικανότητα εξάτμισης νερού RMB/T | 45 | 25.93 | ||
| RMBx10000/ημέρα | 10.8 | 6.2 | ||
| RMBx10000/έτος (340days) | 3672 | 2115 | ||
Σημείωση: Στην εκτίμηση δαπανών λειτουργίας: ατμός 150rmb/t, ηλεκτρική ενέργεια 0,6 rmb/KWH, νερό 0.5rmb/t.
Η επένδυση του συνδυασμένου εξοπλισμού διαδικασίας εξάτμισης αυξήθηκε: εξατμιστήρας (2500 τετρ.μέτρα) 375x10000 RMB Συμπιεστής 400x10000rmb, συνολικό 775x10000 RMB MVR
Ετήσια λειτουργούσα μείωση του κόστους της συνδυασμένης διαδικασίας εξάτμισης: 3672-2115 = 1557 (10000RMB)
Περίοδος επιστροφής αύξησης επένδυσης συνδυασμένης διαδικασίας εξάτμισης: 755 ÷ 1557=0.5year
Μπορεί να δει ότι παίρνοντας την κλίμακα 100t/του χ για παράδειγμα, η συνδυασμένη διαδικασία εξάτμισης μπορεί να ανακτήσει την αυξανόμενη επένδυση σε ένα εξάμηνο, και να σώσει 1557 (10000 RMB) κάθε χρόνο στο μέλλον, με τα ιδιαίτερα οικονομικά οφέλη.
Η διαχειριζόμενη ικανότητα μπορεί να είναι μέχρι 100T/h, με τα πλεονεκτήματα όπως το μικρό διάστημα πατωμάτων, τη συμπαγή δομή, σταθερή λειτουργία και ούτω καθεξής.
Λειτουργώντας σχέδιο αρχής

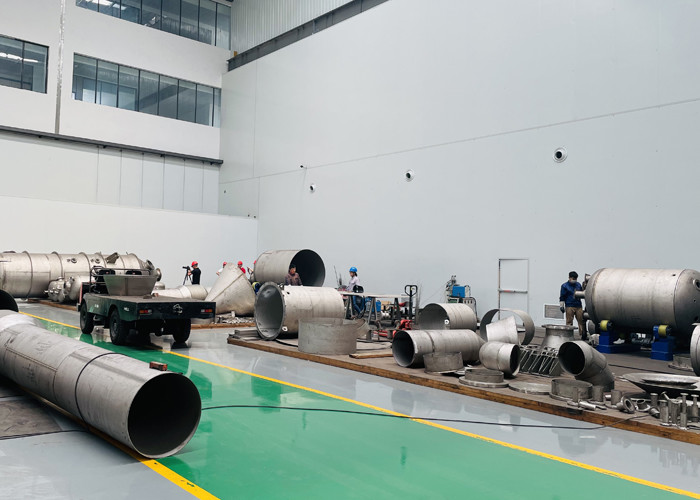

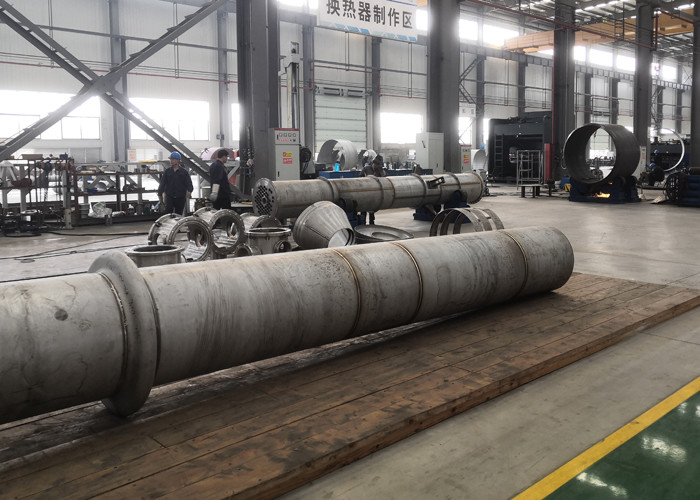

Η ικανότητα και το πιστοποιητικό παραγωγής μας
Τα προϊόντα μας πωλούνται σε όλο τον κόσμο. Μπορείτε να είστε σίγουροι για ολόκληρη τη διαδικασία των προϊόντων μας.
