Ατμοσφαιρικό MVR εξατμιστήρα για τροφικές, χημικές και περιβαλλοντικές εφαρμογές
Μηχανικός παραγγελίαςΜηχανική ανάσυρση ατμών (MVR)ατμιστήρας κατασκευασμένος από ανοξείδωτο χάλυβα τροφίμων (SS316L/duplex επιλογές) γιατροφίμων και ποτών, λεπτών χημικών και περιβάλλοντοςΤο σύστημα λειτουργεί υπό κενό και συμπίπτει εκ νέου δευτερογενή ατμό ως κύρια πηγή θερμότητας για την παροχήχαμηλό OPEX, σταθερή απόδοση και υψηλής ποιότητας συμπυκνωμένοκατάλληλο για επαναχρησιμοποίηση ή περαιτέρω γυαλισμό.
- Υγιεινή σχεδίαση:υλικά που έρχονται σε επαφή με τα τρόφιμα, διάταξη αποστράγγισης, λεία επιφάνειες, προαιρετικά CIP/SIP
- Αυτοματοποιημένη λειτουργία:ΠΛΚ/HMI συνταγές, συναγερμοί, ιστορικός, τηλεδιάγνωση, συνεχή υπηρεσία 24/7.
- Ενεργειακή απόδοση:ελάχιστο φρέσκο ατμό μετά την εκκίνηση· ηλεκτρική ανάσυρση ατμών
- Προσαρμογή ιστοσελίδας:ισχύς (380 ̇480 V LV / 3,3 ̇11 kV MV), υπηρεσίες κοινής ωφέλειας, διάταξη, προδιαγραφές ρύπων/προϊόντων
Βασικά Οφέλη
- Εξοικονόμηση ενέργειαςΗ μηχανική ανάσυρση ατμού ανακυκλώνει την λανθάνουσα θερμότητα, μειώνοντας την ζήτηση ατμού και το OPEX.
- Ποιότητα του προϊόντος:Η λειτουργία της πτώσης της ταινίας/αναγκαστικής κυκλοφορίας εξασφαλίζει σταθερή συγκέντρωση και έλεγχο των κρυστάλλων.
- Πολυδιάστατη:Κατάλληλο για εφαρμογές αποβλήτων τροφίμων, χημικών και περιβάλλοντος/ZLD.
- Αξιόπιστη:Συνεχή λειτουργία 24 ώρες το 24ωρο με εφεδρικότητα, σχεδιασμό έτοιμο για CIP και χαμηλό χρόνο αναμονής.
- Βιωσιμότητα:Η ανάκτηση συμπυκνωμένου υψηλής ποιότητας μειώνει την ζήτηση γλυκού νερού και υποστηρίζει την τήρηση των περιβαλλοντικών κανόνων.
Επεξεργασία & Θερμική Οικονομία
Ο δευτερογενής ατμός συμπιέζεται μηχανικά για να αυξήσει την θερμοκρασία κορεσμού του και ανακυκλώνεται ως μέσο θέρμανσης, μεγιστοποιώντας την ανάκτηση λανθάνουσας θερμότητας, μειώνοντας τους λογαριασμούς κοινής ωφέλειας,και μείωση της περιβαλλοντικής επιβάρυνσης.
Έλεγχοι & Ασφάλεια
Ελέγχος κλειστού κυκλώματος του επιπέδου, ΔT, πίεσης και αγωγιμότητας· κλειδαριά για συμπιεστή/VFD, σύστημα κενού και προστασία ποιότητας συμπυκνωμένου.Προαιρετική μείωση της ποιότητας της ισχύος (AFE/φίλτρα) για τη συμμόρφωση.
Υλικά και δυνατότητα καθαρισμού
Ενυδατωμένα μέρηSS316L/duplex(Ti/Hastelloy κατόπιν αιτήματος), σφραγίδες και συμπίεση που έρχονται σε επαφή με τρόφιμα, δοσολογία κατά της κλίμακας και επικυρωμένη CIP για μακρές, σταθερές εκστρατείες και γρήγορη απόδοση.
Επισκόπηση της διαδικασίας
- Προετοιμασία τροφής:διήθηση/μαλακτοποίηση, διακοπή του pH, ατμόσφαιρα για τον περιορισμό της αποστάθμισης/αράωσης
- Εξάτμιση MVR (υπερήφανη):αναγκαστική κυκλοφορία με στενό έλεγχο ΔT για σταθερή μεταφορά θερμότητας
- Διαχείριση συμπυκνωμένου:γυαλισμός (εάν απαιτείται) για την τήρηση των ορίων επαναχρησιμοποίησης/εξαγωγής
- Συγκεντρώστε το δρομολόγιο:σε κρυσταλλωτή/κεντρίφουγα/ξηραστή για στερεά ή ανακύκλωση ανά φύλλο ροής
- Αυτοματοποίηση:συνταγές εκκίνησης/αποστολής, παρακολούθηση φορτίου VFD, κλειδαριά συναγερμού, τηλεβοήθεια
Βασικά στοιχεία
- Κεφάλαιο 3 του κανονισμού (ΕΚ) αριθ. 765/2008 του Ευρωπαϊκού Κοινοβουλίου και του Συμβουλίου
- Μηχανικός συμπιεστής ατμών (turbo/Roots) με VFD και διήθηση εισόδου/αμβλυντική λειτουργία

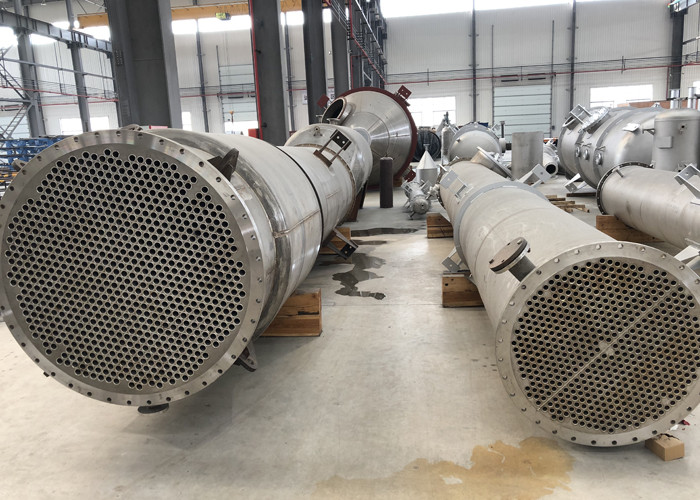

- Κύριο θερμαντήρα, προθέρμανση, συμπυκνωτή, κενό/συμμετοχή NCG
- PLC/HMI/SCADA, οργάνωση (T/P/ ροή/cond/level), ιστορικός και εξ αποστάσεως πρόσβαση
- Σκίτ CIP, αντι-αποστάθμιση, προαιρετικά φίλτρα γυάλωσης συμπυκνωμένου/RO
Δυναμικότητα & Μέγεθος
| Παράμετρος |
Τυπικό εύρος* |
| Λειτουργία |
Συνεχώς, 24 ώρες την ημέρα |
| Ηλεκτρική κατανάλωση (MVR) |
~15 ∆40 kWh ανά τόνο εξατμισμένου νερού (υπολόγιστο/υπολόγιστο CR) |
| Ζήτηση φρέσκου ατμού |
Πολύ χαμηλή μετά την εκκίνηση (μόνο εφεδρική/υποβοηθητική) |
| Επιστροφή |
50·100% με σταθερό ΔT και ποιότητα |
| Διαθεσιμότητα |
≥ 95·98% με απόλυση και προγραμματισμένη CIP |
| Ποιότητα του συμπυκνωμένου |
Χαμηλή αγωγιμότητα/TOC (με γυαλισμό κατά περίπτωση) |
| Υλικά |
SS316L / διπλό; Ti/Hastelloy κατόπιν αιτήματος |
*Η πραγματική απόδοση εξαρτάται από τα χαρακτηριστικά τροφοδοσίας, την αναλογία συμπίεσης και το σχεδιασμό μεταφοράς θερμότητας.
Γενικές ερωτήσεις
Μπορεί αυτό το σύστημα να ενσωματωθεί στο εργοστάσιό μας;
Ναι, τα κοινά συστήματα ροής συνδυάζουν την προσυγκέντρωση RO/NF με την MVR για την τελική συγκέντρωση/κρυσταλλώδηση και τον χειρισμό των στερεών υλών.
Είναι κατάλληλο για εφαρμογές τροφίμων;
Η κατασκευή από ανοξείδωτο χάλυβα, η αποστράγγιση, η υγιεινή σχεδίαση, και τα επικυρωμένα προγράμματα CIP/SIP υποστηρίζουν το HACCP/ISO.
Πώς ελέγχεται η μόλυνση;
Ορθός έλεγχος μαλακώματος/pH, βελτιστοποιημένη LMTD/ταχύτητα, δοσολογία κατά της κλίμακας και προγραμματισμένοι κύκλοι CIP με επιγραμμική παρακολούθηση.
