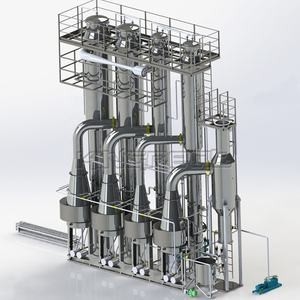

Γραμμή Εγκατάστασης Συστήματος Εξάτμισης με Κρυστάλλωση Άλατος για Αλάτι Επιτραπέζιο
Παράγετε αλάτι τροφίμων υψηλής καθαρότητας με μια συνεχόμενη, ενεργειακά αποδοτική γραμμή που ενσωματώνει τον καθαρισμό άλμης, την εξατμιστική κρυστάλλωση MVR, τη φυγοκέντρηση, την ξήρανση, τη διαλογή, την ιωδίωση και τη συσκευασία.
- Καθαρότητα τροφίμων: σταθερή περιεκτικότητα σε NaCl με χαμηλή υγρασία και αδιάλυτα
- Χαμηλό κόστος λειτουργίας: ελάχιστος φρέσκος ατμός; κυρίως ηλεκτρική λειτουργία MVR
- Ομοιόμορφο μέγεθος κρυστάλλων: ελεγχόμενος πυρηνισμός/ανάπτυξη για σταθερή κατανομή κόκκων
- Μακροχρόνιες εκστρατείες: υγιεινός σχεδιασμός με πλήρες CIP για μειωμένο χρόνο διακοπής λειτουργίας
Γιατί να επιλέξετε MVR για εξευγενισμένο επιτραπέζιο αλάτι;
Το MVR συμπιέζει τον δευτερεύοντα ατμό και τον ανακυκλώνει ως μέσο θέρμανσης, ανακτώντας λανθάνουσα θερμότητα και μειώνοντας τα βοηθητικά μέσα, διατηρώντας παράλληλα την ποιότητα των κρυστάλλων και την απόδοση. Σχεδιασμένο για εργοστάσια τροφίμων και χημικών που αναζητούν προβλέψιμο OPEX και σταθερή απόδοση.
Ενεργειακή απόδοση
Τυπική ηλεκτρική κατανάλωση ~15-40 kWh ανά τόνο νερού που εξατμίζεται (ανάλογα με το σχεδιασμό), με πολύ χαμηλό φρέσκο ατμό μετά την εκκίνηση.
Ποιότητα κρυστάλλων
Η κρυστάλλωση με αναγκαστική κυκλοφορία με ελεγχόμενη υπερκορεσμό παρέχει στενή κατανομή μεγέθους και υψηλή διαύγεια.
Συμμόρφωση με τα τρόφιμα
Υλικά 316L/duplex, λεία φινιρίσματα, αποστράγγιση, επικύρωση CIP και τεκμηρίωση για την υποστήριξη προγραμμάτων HACCP/ISO.
Επισκόπηση διεργασίας -- Εξευγενισμένο επιτραπέζιο αλάτι
- Παρασκευή και Καθαρισμός Άλμης: διάλυση ακατέργαστου/βραχώδους/ηλιακού άλατος -> χημική μαλάκυνση (αφαίρεση Ca/Mg) -> διαύγαση/διήθηση -> στίλβωση.
- Προθέρμανση & Αερισμός: εξασφαλίστε σταθερό ΔT και μειώστε τη διάβρωση/αφρισμό.
- Εξατμιστική Κρυστάλλωση MVR: ο συμπιεσμένος ατμός παρέχει θερμότητα; η πυκνότητα του πολτού και ο χρόνος παραμονής καθορίζουν την ανάπτυξη των κρυστάλλων.
- Ανάκτηση στερεών: φυγοκεντρικός/κοχλιοειδής φυγοκεντρητής για διαχωρισμό μητρικού υγρού; το υγρό ανακυκλώνεται.
- Ξήρανση & Διαλογή: δόνηση/ξήρανση ρευστού στρώματος -> κοσκίνισμα/στίλβωση για στόχευση ζωνών κόκκων.
- Ιωδίωση & Πρόσθετα: ενσωματωμένη δοσολογία και ομοιογενής ανάμειξη; προαιρετικό αντισυσσωματικό.
- Συσκευασία: 1 kg λιανικής έως 25-50 kg σακούλες ή χύμα, με ανίχνευση μετάλλων και ελέγχους βάρους.
Βασικά εξαρτήματα
- Εξατμιστής/κρυσταλλωτής αναγκαστικής κυκλοφορίας MVR με αντλία κυκλοφορίας
- Φυγοκεντρικός/τουρμπο ή κοχλιοειδής συμπιεστής υψηλής ταχύτητας (αντιστοιχισμένος με τη λειτουργία)
- Διαχωριστής ατμού-υγρού, κύριος θερμαντήρας, προθερμαντήρας, συμπυκνωτής & σύστημα κενού
- Συγκρότημα καθαρισμού άλμης (διαλυτής, μαλάκυνση, διαύγαση, φίλτρα)
- Φυγοκεντρητής peeler ή pusher; δονητικό/στεγνωτήριο ρευστού στρώματος
- Κόσκινα/γυαλιστικό; συγκρότημα δοσολογίας ιωδίωσης και αντισυσσωματικού
- Όργανα (T/P/ροή/αγωγιμότητα/επίπεδο) και PLC/HMI/ιστορικός
- Συγκρότημα CIP με επικυρωμένες διαδικασίες
Απόδοση & Διαμόρφωση μεγέθους
Εισαγωγές σχεδιασμού: ποιότητα ακατέργαστου άλατος/άλμης, στόχος βαθμού NaCl, ζώνες μεγέθους κόκκων, διάρκεια εκστρατείας, βοηθητικά μέσα, περιβάλλον και απαιτήσεις υγιεινής.
| Παράμετρος |
Τυπικός στόχος / Εύρος* |
| NaCl (ξηρή βάση) |
≥ 99,2% (έως 99,7% με ενισχυμένο καθαρισμό) |
| Υγρασία (τελικό προϊόν) |
≤ 0,2% (ανάλογα με τον βαθμό) |
| Αδιάλυτα |
≤ 0,05% (με σωστή στίλβωση άλμης) |
| Επιλογές μεγέθους κρυστάλλων |
Λεπτό 0,2-0,5 mm; Πίνακας 0,5-1,2 mm; Χοντρό 1,2-2,5 mm |
| Χωρητικότητα γραμμής (αλάτι προϊόντος) |
5-500 t/ημέρα (αρθρωτά τρένα) |
| Ηλεκτρική χρήση (MVR) |
~15-40 kWh ανά τόνο H₂O που εξατμίζεται |
| Διάρκεια εκστρατείας |
≥ 10-20 ημέρες μεταξύ CIP (ανάλογα με την τροφοδοσία) |
*Η απόδοση εξαρτάται από τη σύνθεση της τροφοδοσίας, την απόδοση καθαρισμού, την αναλογία συμπίεσης και την περιοχή ανταλλαγής θερμότητας.
MVR έναντι Multi-Effect (MEE) έναντι TVR -- Για επιτραπέζιο αλάτι
| Κριτήριο |
Γραμμή εξάτμισης MVR |
Multi-Effect (MEE) |
TVR |
| Εξάρτηση από φρέσκο ατμό |
Πολύ χαμηλό (κυρίως ηλεκτρικό) |
Μεσαίο-Υψηλό |
Μεσαίο |
| Έλεγχος μεγέθους κρυστάλλων |
Εξαιρετικό με κρυσταλλωτή FC |
Καλό (απαιτούνται περισσότερα εφέ) |
Δίκαιο |
| Σταθερότητα OPEX |
Υψηλό (προβλέψιμο ηλεκτρικό κόστος) |
Μεταβλητό (τιμή/διαθεσιμότητα ατμού) |
Μεταβλητό |
| Εκκίνηση/Διακοπή & Παρακολούθηση φορτίου |
Καλό |
Δίκαιο |
Δίκαιο |
| Συνολικό κόστος ιδιοκτησίας |
Μεσαίο-Υψηλό (σύντομη απόσβεση) |
Μεσαίο |
Μεσαίο |
Δείγμα λειτουργίας (Για συνομιλίες πωλήσεων)
Άλμη: 24-26 wt% NaCl μετά τον καθαρισμό -> Στόχος: εξευγενισμένο επιτραπέζιο αλάτι με μέγεθος κόκκων 0,5-1,2 mm.
Τρένο: κρυσταλλωτής αναγκαστικής κυκλοφορίας MVR + φυγοκεντρητής peeler + στεγνωτήριο ρευστού στρώματος + κοσκίνισμα + ενσωματωμένη ιωδίωση + συσκευασία.
Συμπεράσματα: χαμηλή ζήτηση φρέσκου ατμού, ηλεκτρική εξάτμιση, συνεχής ανακύκλωση μητρικού υγρού, σταθερή ποιότητα προϊόντος, μακροχρόνιες εκστρατείες μεταξύ CIP.
Σημείωση: Μόνο παράδειγμα. Ο τελικός σχεδιασμός επιβεβαιώνεται από εργαστηριακές δοκιμές και πλήρη ισορροπία θερμότητας/μάζας.
Εισαγωγή εταιρείας
Η Jiangsu Hanpu Mechanical Technology Co., Ltd. είναι μια εταιρεία μηχανικών έργων που ιδρύθηκε από κοινού από την Jiangsu Saideli Machinery Co., Ltd., την Jiangsu Zhongyi Environmental Technology Co., Ltd., την FERREO A/S στην Δανία, το Πανεπιστήμιο Shanghai Jiaotong και την Nanjing Kingreat Machinery Co., Ltd.
Τα κύρια έργα της Hanpu περιλαμβάνουν, αλλά δεν περιορίζονται σε: σύστημα εξάτμισης MVR, έργο παραγωγής αλατιού πλύσης σκόνης και αλατιού κενού, έργο καθαρισμού ιλύος δεξαμενής πετρελαίου, έργο επεξεργασίας διαλύματος από χώρους υγειονομικής ταφής, γραμμή παραγωγής επεξεργασίας φυτικών/ζωικών ελαίων, έργο επεξεργασίας αστικών λυμάτων, διάφορα έργα επεξεργασίας λυμάτων.

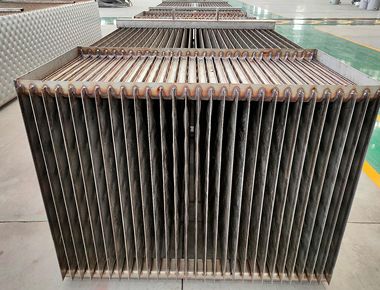

Τα κύρια προϊόντα είναι η σειρά φυγοκεντρητών, ο εξοπλισμός εξάτμισης και κρυστάλλωσης πολλαπλών επιδράσεων και MVR, η πλάκα μεταφοράς θερμότητας συγκόλλησης λέιζερ, ο εξοπλισμός ανάμειξης υλικών μπαταριών λιθίου, το δοχείο πίεσης και το τιτάνιο, το ζιρκόνιο, το νικέλιο και άλλος μη τυποποιημένος ειδικός εξοπλισμός.
Ποιότητα & Συμμόρφωση
- Εξοπλισμός πίεσης ASME/PED; υγιεινός σχεδιασμός για επαφή με τρόφιμα
- Ιχνηλασιμότητα υλικών και φινίρισμα επιφάνειας σύμφωνα με τα πρότυπα ποιότητας τροφίμων
- Επικυρωμένες διαδικασίες CIP/SIP; υποστηρίζει την τεκμηρίωση HACCP/ISO 22000
- Έλεγχος σκόνης και προαιρετική συμμόρφωση ATEX για στεγνωτήρια/χειρισμό
Συχνές ερωτήσεις
Πώς ελέγχεται η κλιμάκωση;
Η σωστή μαλάκυνση άλμης (αφαίρεση Ca/Mg), η διήθηση και το ελεγχόμενο ΔT/ταχύτητα ελαχιστοποιούν την κλίμακα. Το CIP αποκαθιστά τη μέγιστη μεταφορά θερμότητας.
Μπορούμε να δοσολογήσουμε ιώδιο και αντισυσσωματικό;
Ναι -- η ενσωματωμένη δοσολογία και η ανάμειξη είναι στάνταρ, με ακριβή έλεγχο για την τήρηση των τοπικών κανονισμών.
Τι μεγέθη κρυστάλλων μπορείτε να προμηθεύσετε;
Λεπτόκοκκοι, επιτραπέζιοι και χονδροειδείς βαθμοί μέσω κοσκινίσματος/στίλβωσης; διατίθεται συσκευασία πολλαπλών βαθμών.
Τι υλικά χρησιμοποιούνται;
SS316L ή duplex για βρεγμένα μέρη; τιτάνιο/Hastelloy διαθέσιμο για διαβρωτικά ή ειδικές εργασίες.
Μπορεί η γραμμή να ενσωματωθεί με ZLD ή μεμβράνες;
Απολύτως -- τα κοινά διαγράμματα ροής συνδυάζουν τον καθαρισμό άλμης και το RO/NF με κρυστάλλωση MVR για την καλύτερη ενεργειακή ισορροπία.
