Βιομηχανικό μηχανικό MVR επανασυμπίεσης ατμού

Μια αντλία θερμότητας χρησιμοποιεί την ενέργεια για να μεταφέρει τη θερμότητα από μια πηγή χαμηλότερης θερμοκρασίας σε μια απαίτηση υψηλότερης θερμοκρασίας χρησιμοποιώντας την πρόσθετη ενέργεια. Για τις βιομηχανικές αντλίες θερμότητας, η πηγή θερμότητας είναι θερμότητα των αποβλήτων διαδικασίας.

Η μηχανική επανασυμπίεση ατμού (MVR) είναι ένα ανοικτό σύστημα αντλιών θερμότητας στο οποίο η πίεση και η θερμοκρασία του ατμού, μαζί με την αντίστοιχη θερμοκρασία κορεσμού, αυξάνονται με τη βοήθεια της συμπίεσης. Η επανασυμπίεση ατμού είναι μια συγκεκριμένη παραλλαγή του MVR. Η χαμηλής πιέσεως εξάτμιση ατμού από τις βιομηχανικές διαδικασίες, όπως οι εξατμιστήρες ή οι κουζίνες, αερίζεται συνήθως στην ατμόσφαιρα ή συμπυκνώνεται σε έναν δροσίζοντας πύργο, ενώ άλλες διαδικασίες εγκαταστάσεων στην ίδια περιοχή μπορούν να απαιτήσουν τον ατμό ενδιάμεσος-πίεσης. Αντί της επέκτασης του υψηλού ατμού πέρα από μια throttling βαλβίδα για να ικανοποιήσει αυτές τις ανάγκες, ο χαμηλής πιέσεως ατμός αποβλήτων μπορεί μηχανικά συμπιέζω σε μια υψηλότερη πίεση έτσι ώστε μπορεί να επαναχρησιμοποιηθεί. Η επανασυμπίεση ατμού στηρίζεται επάνω σε έναν μηχανικό συμπιεστή για να αυξήσει τη θερμοκρασία της λανθάνουσας θερμότητας στον ατμό για να το καταστήσει χρησιμοποιήσιμο για τα καθήκοντα διαδικασίας. Το πλεονέκτημα βρίσκεται στο γεγονός ότι η απαραίτητη ενέργεια συμπίεσης πολύ μικρός συγκρίνεται με το ποσό λανθάνουσας θερμότητας παρόν στον ανακυκλωμένο ατμό.

Η ενεργητική απόδοση της επανασυμπίεσης ατμού εκφράζεται στο συντελεστή της απόδοσης (ΣΠΟΛΑ). Η ΣΠΟΛΑ δίνει την αναλογία της καθαρής ανακτημένης θερμότητας και της ενέργειας που χρησιμοποιούνται από το συμπιεστή. Σε αυτήν την περίπτωση, η καθαρή θερμότητα είναι η παραγωγή ατμού συμπεριλαμβανομένης της πρόσθετης παραγωγής ατμού από την έγχυση νερού. Οι χαρακτηριστικές οικονομικές και energy-efficient εφαρμογές έχουν μια ελάχιστη ΣΠΟΛΑ 3,5. Μερικές εφαρμογές του MVR έχουν μια ΣΠΌΛΑ 10 ή ακόμα και υψηλότερος.

Τα στοιχεία κλειδί για μια υψηλή ΣΠΟΛΑ είναι τα ακόλουθα:

Μια χαμηλή αναλογία των απόλυτων πιέσεων ατμού. Μια οδηγία για τη μέγιστη αναλογία είναι 6, αλλά στην καθημερινή πρακτική η αναλογία είναι περίπου 3.

Μια ελάχιστη ικανότητα. Μια οδηγία είναι ένα ελάχιστο ενός τόνου του ατμού ανά ώρα. Έγχυση νερού μετά από τη συμπίεση.

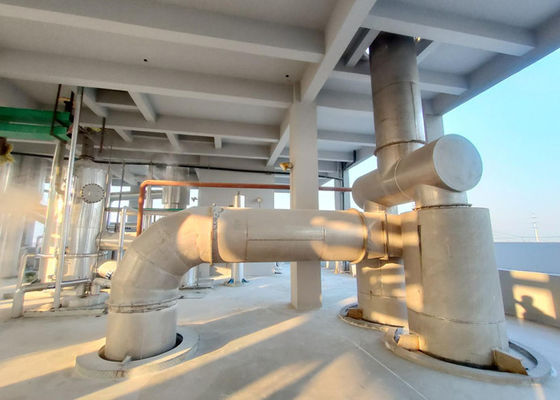

Οι εξατμιστήρες MVR ελαχιστοποιούν την κατανάλωση ενέργειας

Οι εξατμιστήρες MVR (μερικές φορές καλούμενοι ένας εξατμιστήρας συμπίεσης ατμού) αφαιρούν το νερό από τα ποτά ή τα απόβλητα αποχέτευσης μύλων με την ελάχιστη κατανάλωση ενέργειας και τη μέγιστη διαθεσιμότητα εγκαταστάσεων παραδίδοντας την υψηλή συμπυκνωμένη ποιότητα.

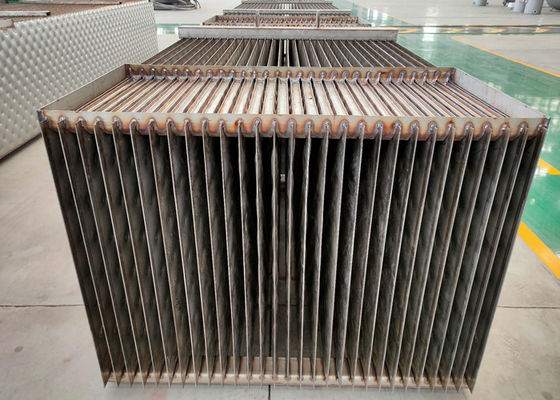

Οι εξατμιστήρες έχουν lamella τις επιφάνειες θέρμανσης. Εγγενώς non-foaming, αυτοί οι εξατμιστήρες ταιριάζουν ιδανικά για τις χαμηλές ξηρές εφαρμογές στερεών της εξάτμισης MVR με τις ικανότητες από 10 200 t/h σε μια ενιαία μονάδα.

Οι εξατμιστήρες MVR λειτουργούν σε μια αρχή «αντλιών θερμότητας». Ο εξατμισμένος υδρατμός είναι με έναν απλό, αργόστροφο φυγοκεντρικό ανεμιστήρα ή έναν συμπιεστή που αυξάνουν τη θερμοκρασία κορεσμού του ατμού. Μετά από τον ανεμιστήρα, ο ατμός μπορεί να χρησιμοποιηθεί όπως ατμό θέρμανσης στην ίδια μονάδα. Ο ατμός συμπυκνώνει και απελευθερώνει τη λανθάνουσα θερμότητά του μέσω της επιφάνειας μεταφοράς θερμότητας για την περαιτέρω εξάτμιση του ποτού ή των αποβλήτων αποχέτευσης.

Δομή εξοπλισμού

Η διπλός-επίδραση ανάγκασε - ο εξατμιστήρας κυκλοφορίας αποτελείται από τη θερμάστρα, διαχωριστής, ατμός-υγρός διαχωριστής, συμπυκνωτής, κενή αντλία, που αναγκάζεται - την αντλία κυκλοφορίας, απαλλάσσοντας την αντλία, τη συμπυκνωμένη αντλία, το ηλεκτρικό γραφείο, την πλατφόρμα λειτουργίας και όλα τις τοποθετήσεις σωληνώσεων, τις βαλβίδες, τα όργανα και το κ.λπ.

Θερμάστρα: Δύο σύνολα κάθετης σωληνοειδούς θερμάστρας τύπων συνδέουν σωρηδόν. Το υγρό τροφών αντλείται στην πρώτη θερμάστρα από αναγκασμένος - αντλία κυκλοφορίας, κατόπιν εισάγεται στη δεύτερη θερμάστρα. Η θερμαμένη υγρή ροή προς τα κάτω στους σωλήνες, και ροή στο διαχωριστή από την εφαπτόμενη κατεύθυνση, καλύτερη απόδοση του ατμός-υγρού χωρισμού.

Διαχωριστής: Ο κάθετος τύπος, ο δευτεροβάθμιος ατμός απαλλάσσεται από την κορυφή, πέρασμα μέσω ενός ατμός-υγρού διαχωριστή πρίν εισάγει στο συμπυκνωτή. Το κατώτατο σημείο του διαχωριστή συνδέεται με αναγκασμένος - αντλία κυκλοφορίας.

Ατμός-υγρός διαχωριστής: Χρησιμοποιείται για να αποτρέψει τις μικροσκοπικές υγρές πτώσεις που παράγονται κατά τη διάρκεια της εξάτμισης από τη διαφυγή με το δευτεροβάθμιο ατμό, μείωση της απώλειας υγρού τροφών και να αποτρέψει τη ρύπανση στη σωλήνωση και το δροσίζοντας νερό.

Συμπυκνωτής: Συμπύκνωμα ο τεράστιος δευτεροβάθμιος ατμός που παράγεται κατά τη διάρκεια της εξάτμισης στο υγρό από το δροσίζοντας νερό, που κάνει τη συγκέντρωση συνεχίζοντας ομαλά. Εν τω μεταξύ, ο χωριστός non-condensable ατμός από το δευτεροβάθμιο ατμό και το δροσίζοντας νερό, το καθιστούν εύκολα αντλημένο έξω από την κενή αντλία στον κενό βαθμό εγγύησης.

Οφέλη

Πολύ μικρή συγκεκριμένη κατανάλωση ενέργειας

Κανένα ατμός ή δροσίζοντας νερό που απαιτείται

Μη απαραίτητος να ενσωματώσει με στους υπάρχοντες εξατμιστήρες

Η θέση μπορεί να επιλεχτεί σχετικά ελεύθερα

Άριστος συμπυκνωμένος διαχωρισμός

Εύκολος έλεγχος ικανότητας

Αποδειγμένος στις πολλαπλάσιες εφαρμογές στον Κραφτ και τους μηχανικούς μύλους πολτού

Λειτουργώντας τεχνικό σχέδιο αρχής

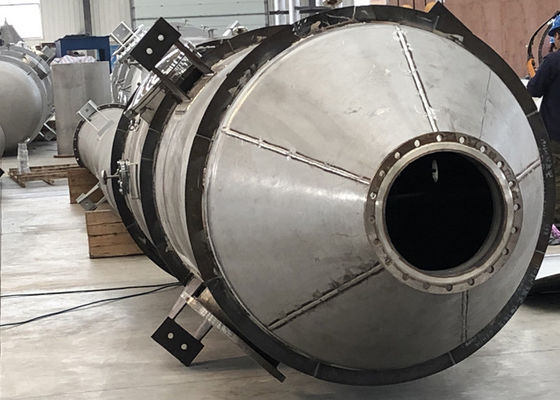

Διαδικασία παραγωγής
