Χάλυβα από ανοξείδωτο χάλυβα

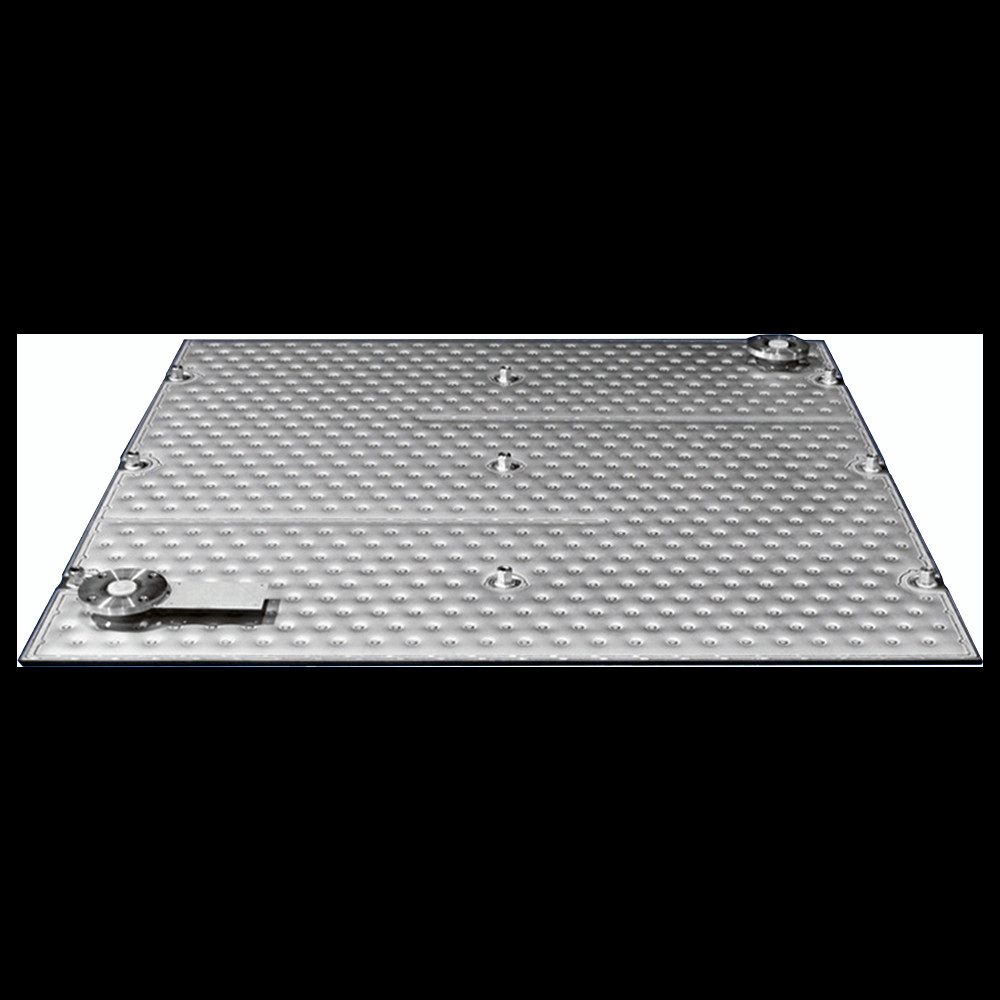

Οι εναλλάκτες θερμότητας με πλάκα μαξιλαριού είναι ένας τύπος εντελώς συγκολλημένου εναλλάκτη θερμότητας που διαθέτει μια διαδικασία φούσκωσης που δημιουργεί μια κυματιστή επιφάνεια σε σχήμα μαξιλαριού.Οι πλάκες μαξιλαριού είναι μια σχετικά νέα εφεύρεση σε σύγκριση με παλαιότερα μηχανήματα όπως οι θερμοανταλλάκτες κελύφους και σωλήνων και πλάκας και πλαισίουΜπορούν να χρησιμοποιηθούν ως σακάκια ψύξης ή θέρμανσης δοχείων καθώς και ως ανταλλακτές θερμότητας "τύπου πλάκας" λόγω της γεωμετρικής ευελιξίας τους.Η βιομηχανία επεξεργασίας σήμερα δίνει μεγαλύτερη προσοχή και χρησιμοποιεί εξοπλισμό πλακών μαξιλαριών.


Κατασκευή

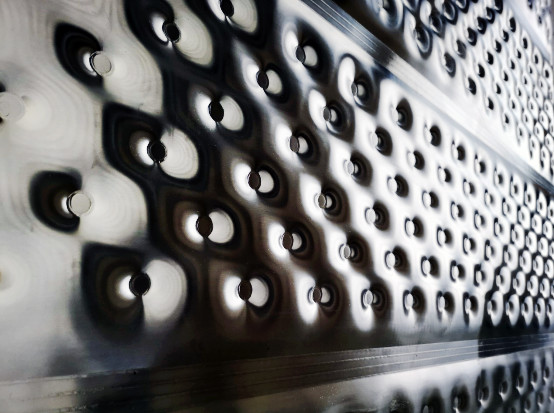

Οι πλάκες μαξιλαριού κατασκευάζονται με διαδικασία φουσκώματος, όπου δύο λεπτές πλάκες μετάλλου συγκολλούνται μεταξύ τους σε όλη την επιφάνεια μελέιζερήσυγκόλληση αντίστασηςΟι πλευρές των πλακών σφραγίζονται με συγκόλληση, εκτός από τις πύλες σύνδεσης.το κενό μεταξύ των λεπτών μεταλλικών φύλλων υπόκειται σε πίεση από υδραυλικό υγρό που προκαλεί πλαστικό σχηματισμό των πλακών, που τελικά οδηγεί στην χαρακτηριστική κυματιστή επιφάνεια τους.

Οι επιφάνειες για μαξιλάρια είναι βασικά δύο διαφορετικές: μονοεπισημασμένες και διπλές.πλοία με μανδύα, ενώ οι τελευταίες συναρμολογούνται σε μια στοίβα (τραπέζι) για την κατασκευή ανταλλακτών θερμότητας με πλάκες μαξιλαριών.Οι μονοεκτυπωμένες πλάκες μαξιλαριών σχηματίζονται όταν η βάση είναι σημαντικά παχύτερη από την επάνω πλάκαΗ λεπτότερη ανώτερη πλάκα παραμορφώνεται, ενώ η βάση παραμένει επίπεδη.
Επιπλέον, "baffle" seam weldings are frequently used on pillow plates to provide targeted flow direction in the channels of the pillow plate in situations where flow distribution or fluid velocity may be an issueΣτους ανταλλακτές θερμότητας πλακών μαξιλαριών, παρουσιάστηκε πρόσφατα μια τεχνική για την επίτευξη καθοδήγησης της ροής μέσω αποκωδικοποιητών στα κανάλια μεταξύ γειτονικών πλακών μαξιλαρίων.
Οι πλάκες μαξιλαριών είναι ερμητικά σφραγισμένες λόγω του σχεδιασμού τους, γεγονός που τους δίνει επίσης υψηλό επίπεδο δομικής σταθερότητας, αυτοματισμού και προσαρμοστικότητας κατά την παραγωγή.Σε πιέσεις άνω των 100 MPa και θερμοκρασίες έως και 800 °C, μπορούν να χρησιμοποιηθούν πλακάκια μαξιλαριών.


Τεχνικές παραμέτρους


Εφαρμογές
Η εφαρμογή των πλακών μαξιλαριών είναι πολύ εκτεταμένη, λόγω των ευνοϊκών ιδιοτήτων τους, όπως η υψηλή γεωμετρική ευελιξία και η καλή προσαρμοστικότητα σε σχεδόν κάθε διαδικασία.Η εφαρμογή τους εξαρτάται από την υποκείμενη δομή τουςΗ σχετικά επίπεδη εξωτερική επιφάνεια είναι εύκολο να καθαριστεί και είναι κατάλληλη για εφαρμογές υψηλής ρύπανσης ή υγιεινές εφαρμογές,αλλά η εσωτερική επιφάνεια έχει λεπτές ραφές γύρω από κάθε σημείο συγκόλλησης και δεν είναι εύκολο να καθαριστεί, επομένως η εσωτερική επιφάνεια είναι κατάλληλη μόνο για μη λερώσιμα υγρά όπως νερό, ατμός ή ψυκτικά.

1Τράπεζες πλακών μαξιλαριών (θερμομεταλλευτές)
Οι τράπεζες πλακών μαξιλαριών χρησιμοποιούνται συνήθως σε εφαρμογές που περιλαμβάνουν υγρό-υγρό, αέριο-υγρό, υψηλής ιξώδους ή βρώμικα μέσα, απαιτήσεις χαμηλής απώλειας πίεσης, συμπύκνωση (π.χ. κορυφαία συμπυκνωτικά),εξατμίωση της πέφτουσας ταινίας (e)(π.χ. βιομηχανία χαρτιού και χαρτοπολτού), επαναθέρμανση, ψύξη νερού, ξήρανση στερεών, παραγωγή πάγου σε νιφάδες (βιομηχανία τροφίμων) κ.λπ. Χρησιμοποιούνται επίσης συνήθως ως ψυκτικοί με βύθιση (π.χ. σε ηλεκτροπληγήματα),όπου οι τράπεζες βυθίζονται απευθείας στην δεξαμενήΟι τράπεζες μπορούν να κατασκευαστούν έτσι ώστε να επιτρέπουν τον διαχωρισμό των μεμονωμένων πλακών από τη στοίβα, επιτρέποντας εύκολο καθαρισμό ή συντήρηση.

2. Τανκς με μανδύα μαξιλαριών
Η πιο εκτεταμένη εφαρμογή των πλακών μαξιλαριών μέχρι σήμερα είναι σε δοχεία με μανδύα, λόγω της ευελιξίας τους, της πλήρους κάλυψης της επιφάνειας για τη μεταφορά θερμότητας, της χαμηλής συγκράτησης υγρών,ευνοϊκό κόστος παραγωγής και χρόνοςΟι δεξαμενές μπορούν να είναι εξοπλισμένες με πολλαπλά σακάκια πάνω στην επιφάνεια τους, συμπεριλαμβανομένου και του πυθμένα της δεξαμενής, π.χ. κωνικό ή διατεταγμένο,και μπορεί να περιλαμβάνει πρόσθετα κυλινδρικά καβούρια μέσα στην δεξαμενήΟι τυπικές περιοχές εφαρμογής των δεξαμενών με τζάκετ μαξιλαριών είναι η βιομηχανία τροφίμων και ποτών και η χημική και φαρμακευτική βιομηχανία.







FΑΠ
1Έχετε υπηρεσία OEM;Ναι, έχουμε, αρκεί να μας δώσετε το σχέδιο και τις λεπτομερείς απαιτήσεις σας.
2Πώς μπορούμε εύκολα να μάθουμε τοΜωΑσφαλώς.Έχουμε έμπειρη ομάδα μηχανικών για να σας βοηθήσουμε να κάνετε την επιλογή μοντέλου, εφόσον μας παρέχετε τα λεπτομερή χαρακτηριστικά του υλικού επεξεργασίας.

3Θα στείλετε τεχνικούς για την εγκατάσταση και την έναρξη λειτουργίας;Ναι, μπορούμε, κάνουμε πολλή εξυπηρέτηση, παρακαλούμε ανατρέξτε στο τμήμα μας μετά την πώληση.

4Ποιο είναι το πλεονέκτημα σας σε σχέση με τους ανταγωνιστές σας;Είμαστε ο κορυφαίος προμηθευτής φυγοκέντρωσης στην Κίνα, τα σχέδια και οι δομές μας είναι παρόμοιες με τον παγκόσμιο ηγέτη Alfa Laval, Westfaliar, Flottweg κλπ.

5Πώς προστατεύετε την ποιότητα;Το εργοστάσιό μου είναι κρατική επιχείρηση με πάνω από 100 χρόνια εμπειρίας, η αυστηρή πολιτική λειτουργίας εκτελείται, προηγμένες μηχανές επεξεργασίας εγγυώνται την ακρίβεια όλων των εξαρτημάτων,εργαζόμενοι με άδεια λειτουργίαςΤα εξαρτήματα έχουν πολλαπλή επεξεργασία, τα μεταγωγικά και τα ηλεκτρικά εξαρτήματα είναι διεθνούς φήμης μάρκας.

6Μπορούμε να επισκεφτούμε τον τελικό χρήστη σας ή να επικοινωνήσουμε μαζί του;Ναι, οι χρήστες είναι σε εγχώρια και εξωτερικά, μπορούμε να σας παρέχουμε τη λίστα με τα ονόματα.
