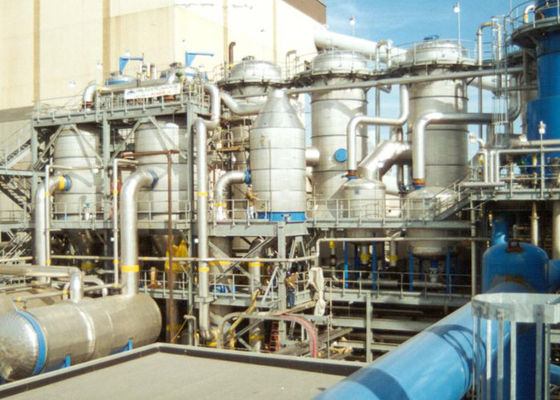

Evaopration ανοξείδωτου πιάτων μαξιλαριών για το μαύρο ποτό της παραγωγής εγγράφου

Evaopration ανοξείδωτου πιάτων μαξιλαριών για το μαύρο ποτό της παραγωγής εγγράφου

ΕΙΣΑΓΩΓΗ

Το αδύνατο μαύρο ποτό (WBL) από τα καφετιά πλυντήρια αποθεμάτων είναι χαρακτηριστικά σε 13-18%TS. Η μεγαλύτερη μέρος αυτής της περιεκτικότητας σε νερό πρέπει να εξατμιστεί για να παραγάγει ένα υλικό με τα αρκετά υψηλά στερεά για να υποστηρίξει την αποτελεσματική καύση στο λέβητα αποκατάστασης, χαρακτηριστικά μεταξύ 65% και 80%TS.

Κατά τη διάρκεια της εξάτμισης σε αυτό το επίπεδο στερεών, τα διάφορα πτητικά συστατικά (ενώσεις θείου, μεθανόλη, κ.λπ.) απελευθερώνονται από το ποτό και πρέπει να χωριστούν από το συμπύκνωμα για να επιτρέψουν την επαναχρησιμοποίηση στο fiberline και. Από αυτήν την άποψη, οι εγκαταστάσεις εξάτμισης εξυπηρετούν πραγματικά δεδομένου ότι ένα " εργοστάσιο νερού " μέσα στο μαύρο ποτό εκατομμυρίου περιέχει επίσης ένα ουσιαστικό μέρος των ανόργανων ενώσεων που, κατά τη διάρκεια της διαδικασίας εξάτμισης, φθάνουν στο όριο διαλυτότητάς τους και μπορούν να καταθέσουν ως κλίμακα στις επιφάνειες μεταφοράς θερμότητας εξατμιστήρων που περιορίζουν πολύ τη λειτουργούσα ικανότητα του εργοστασίου εξάτμισης και του ολόκληρου νησιού αποκατάστασης.

Η έμφυτη σύνθετη σύνθεση του μαύρου ποτού μεταφράζει σε διάφορες αλληλοεξαρτώμενες απαιτήσεις σχεδίου για τους εξατμιστήρες:

Οι εγκαταστάσεις εξάτμισης πρέπει αποτελεσματικά να μεταφέρουν τη θερμότητα για την εξάτμιση του μαύρου ποτού.

Πρέπει να κάνει έτσι αποφεύγοντας το σχηματισμό κλίμακας στις επιφάνειες μεταφοράς θερμότητας.

Οι εγκαταστάσεις εξάτμισης πρέπει επίσης να παραγάγουν αρκετά cleancondensate τα μέρη για να ικανοποιήσουν τις ανάγκες του μύλου πολτού και της recausticizing περιοχής, κατά συνέπεια μειώνοντας πολύ την εισαγωγή γλυκού νερού του εκατομμυρίου.

Τα πτητικά συστατικά και NCGs πρέπει να αφαιρεθούν και να ρυθμιστούν για την ασφαλή διάθεση μέσω της αποτέφρωσης.

ΕΞΟΠΛΙΣΜΟΣ ΕΞΑΤΜΙΣΤΗΡΩΝ

Υπάρχουν δύο βασικοί τύποι εξοπλισμών εξατμιστήρων στην υπηρεσία σήμερα για την εξάτμιση μαύρου ποτού:

Εξατμιστήρες ταινιών αύξησης

Επίσης αναφερόμενο ως μακρύς κάθετος (LTV) εξατμιστήρας σωλήνων, αυτό το σχέδιο έχει εξουσιάσει τη βιομηχανία για δεκαετίες και παραμένει μια κοινή θέα σε παλαιότερες διαδικασίες μύλων.

Εξατμιστήρες μειωμένων ταινιών (ΓΦ)
Αυτό το σχέδιο εξατμιστήρων στηρίζεται είτε στους σωλήνες είτε τα πιάτα ως επιφάνειες μεταφοράς θερμότητας. Το ποτό υποβάλλεται σε επεξεργασία στο εσωτερικό των intubular μονάδων του s αλλά έξω από την επιφάνεια μεταφοράς θερμότητας στα σχέδια πιάτων.

Οι εξατμιστήρες ΓΦ αποτελούνται από ένα φρεάτιο ποτού από το οποίο ένας καθορισμένος όγκος του ποτού διανέμεται εκ νέου συνεχώς στην κορυφή του στοιχείου θέρμανσης
Μια συσκευή διανομής, χαρακτηριστικά ένας δίσκος ή ένα ακροφύσιο ψεκασμού σε μερικά σχέδια, διανέμει έπειτα τη ροή του ποτού πέρα από την ολόκληρη επιφάνεια θέρμανσης. Οι τρύπες στις σωληνοειδείς μονάδες ή οι αυλακώσεις για τις μονάδες πιάτων τοποθετούνται για να επιτρέψουν στο ποτό για να πέσουν επάνω στο tubesheet ή τα πιάτα. Ακόμη και το ofliquor διανομής είναι μια κρίσιμη εκτίμηση για αυτόν τον τύπο σχεδίων και ο δίσκος και το tubesheet (ή στοιχείο πιάτων) πρέπει όλα να είναι επίπεδο.
Μετά από τη συσκευή διανομής, μια λεπτή ταινία του ποτού καθιερώνεται στις επιφάνειες θέρμανσης και ρέει προς τα κάτω πίσω στο φρεάτιο ποτού partally εξατμιμένος. Το τα ποσοστά θερμότητα-μεταφοράς είναι αρκετά καλύτερα, ειδικά στις υψηλότερες συγκεντρώσεις, κατά χρησιμοποίηση των σχεδίων μειωμένων ταινιών πέρα από τα αυξανόμενα σχέδια ταινιών δεδομένου ότι το ποτό πέφτει turbulently πέρα από την επιφάνεια θέρμανσης. Οποιοδήποτε ποτό που προθερμαίνει την απαίτηση επίσης αποτελεσματικά ολοκληρώνεται στο σχέδιο μειωμένων ταινιών.

Συμπυκνωτές

Αυτή η ορολογία αναφέρεται σε μια κατηγορία σχεδίων εξατμιστήρων που κατασκευάζονται συγκεκριμένα για να αντιμετωπίσουν τα δύο ζητήματα που συνδέονται με την επεξεργασία του μαύρου ποτού στις υψηλές συγκεντρώσεις:

1.Precipitation των supersaturated συστατικών από το ποτό

Σε κάποιο βαθμό, χαρακτηριστικά γύρω από 50-55%TS, το υδροδιαλυτά θειικό άλας και τα άλατα νατρίου ανθρακικού άλατος υπερβαίνουν τα όρια διαλυτότητάς τους και αρχίζουν να κατακρημνίζουν από το μαύρο ποτό που εξατμίζεται. Το διπλό άλας burkeite είναι το πρώτο για να κατακρημνίσει στη διαδικασία συγκέντρωσης ενώ dicarbonate, ένα άλλο διπλό άλας νατρίου, φθάνει στο όριο διαλυτότητάς του αργότερα, γύρω από 60%TS.Control αυτής της διαδικασίας πτώσης είναι ένα πρόβλημα κρυστάλλωσης, και οι υψηλότερες συγκεντρώσεις επίτευξης απαιτούν ότι ο εξοπλισμός εξάτμισης σχεδιάζεται ως crystallizers για να επιτρέψει σε αυτά τα άλατα για να διαμορφώσει σε μεγάλη ποσότητα του ποτού, και όχι ως κλίμακα στις επιφάνειες μεταφοράς θερμότητας.

2. Υψηλό ιξώδες ποτού

Δεδομένου ότι η συγκέντρωσή της αυξάνεται, η ρεολογική συμπεριφορά μαύρου ποτού αλλάζει από ένα νευτώνειο ρευστό σε ένα ψευδο πλαστικό ρευστό εξαιρετικά ιξώδες. Τέτοια υψηλά ιξώδη μεταφράζουν στη φτωχή μεταφορά θερμότητας στους συμπυκνωτές (χαμηλή χαμηλή αναταραχή αριθμού Reynolds ως εκ τούτου) αλλά και αντιπροσωπεύουν ένα εμπόδιο στην αύξηση κρυστάλλου μέσα στον όγκο του ποτού. Επιπλέον, η αποθήκευση του συγκεντρωμένου ποτού, ειδικά εάν αρκετά παραπάνω από 75%TS, μπορεί να πρέπει να είναι σε μια διατηρημένη σταθερή ατμοσφαιρική πίεση δεξαμενή προκειμένου να διατηρηθεί η δυνατότητα να αντληθεί το ποτό στο λέβητα καθώς επίσης και τα κατάλληλα ψεκάζοντας σχέδια. Για να αντιμετωπίσουν αυτά τα ζητήματα ιξώδους, οι συμπυκνωτές μαύρου ποτού χρησιμοποιούνται χαρακτηριστικά στις ουσιαστικά ανυψωμένες θερμοκρασίες και ο κατάλληλος έλεγχος της θερμοκρασίας ποτού υπό τους ποικίλους λειτουργούντες όρους γίνεται μια κρίσιμη παράμετρος του σχεδίου δεδομένου ότι μια μόνη αύξηση 20 °F στη θερμοκρασία ποτού μπορεί να μεταφράσει σε μια μείωση ιξώδους 50% σε ορισμένες περιπτώσεις.

Η λειτουργία στις ανυψωμένες θερμοκρασίες ενισχύει τη διακοπή των ασβέστιο-οργανικών συγκροτημάτων παρόντων στο ποτό και, κατά συνέπεια, ο κίνδυνος πτώσης του ανθρακικού άλατος ασβεστίου στις επιφάνειες μεταφοράς θερμότητας αυξάνεται αισθητά. Πτώση άλλου νερού - οι αδιάλυτες ενώσεις, όπως τα άλατα πυριτίου και oxalate εάν παρούσες στο ποτό, μπορούν επίσης να εμφανιστούν σε αυτές τις υψηλότερες θερμοκρασίες, που αυξάνουν τον κίνδυνο ξελεπιάσματος των μονάδων συμπυκνωτών.

Η θερμική επεξεργασία του ποτού πριν από το συμπυκνωτή μπορεί μόνιμα να μειώσει το ιξώδες ποτού με το θερμικό ράγισμα μακρύ lignin και άλλων οργανικών ενώσεων αρμόδια για το ιξώδες ποτού. Τέτοια επεξεργασία πραγματοποιείται χαρακτηριστικά σε έναν συνεχή αντιδραστήρα λειτουργώ στην υψηλή πίεση και τη θερμοκρασία (επάνω από 350°F). Πάνω από 30 λ. του χρόνου κατοικιών στον αντιδραστήρα πρέπει να παρασχεθούν για να επιτύχουν τη μέγιστη μείωση ιξώδους.

Οι συμπυκνωτές μειωμένων ταινιών είναι πραγματικά μια προσαρμογή για την υψηλή υπηρεσία στερεών του σχεδίου εξατμιστήρων ΓΦ που συζητείται ανωτέρω. Από τη φύση, συμπυκνωτές ΓΦ, όπου η εξάτμιση πραγματοποιείται από μια ταινία ποτού μέσα στο αποτέλεσμα στοιχείων θέρμανσης στα υψηλά supersaturation επίπεδα που αναπτύσσονται μέσα στο ποτό. Αυτό μπορεί να οδηγήσει στον ανεξέλεγκτο σχηματισμό κλίμακας λόγω του υπερβολικού σχηματισμού φύτρων κρυστάλλου παρά να εξευγενιστεί η αύξηση κρυστάλλου.

Μερικά σχέδια συμπυκνωτών ΓΦ πραγματικά ούτε καν προσπαθούν να ελέγξουν το σχηματισμό κλίμακας στις επιφάνειες θέρμανσης, αλλά μάλλον παρέχουν έναν μέσο όρο για να αφαιρέσουν τέτοια κλίμακα γρηγορότερα από διαμορφώνει και προτού να μπορέσει αρνητικά να προσκρούσει στην ικανότητα ή να οδηγήσει στη σύνδεση. Τα γρήγορα σχέδια μετατροπής, που χρησιμοποιούνται συνήθως με τις μονάδες πιάτων και σωληνοειδής-στοιχείων, στηρίζονται σε αυτήν την στρατηγική με συνεχώς να κινήσουν τους πολλαπλάσιους οργανισμούς συμπυκνωτών (ή τις αίθουσες μέσα στο ίδιο σώμα) μεταξύ των θέσεων ποτού και πλυσίματος προϊόντων.

Μηχανική κατανάλωση εξατμιστήρων MVR επανασυμπίεσης ατμού έναντι του παραδοσιακού εξοπλισμού εξάτμισης που υπολογίζεται από το εξατμίζοντας νερό 1T
