Υπερνίκηση των προκλήσεων της υψηλής ξηράς εξάτμισης στερεών
Το μαύρο ποτό είναι μια σύνθετη λύση των οργανικών, και ανόργανων τμημάτων νερού. Αυτή η σύνθεση ποικίλλει από το μύλο στο μύλο, έτσι το σύστημα εξάτμισης πρέπει να είναι εύκαμπτο στο σχέδιο πέρα από ένα ευρύ φάσμα των λειτουργουσών παραμέτρων. Οι σωματικές ιδιότητες του μαύρου ποτού αλλάζουν σημαντικά όταν συγκεντρώνεται. Το συγκεντρωμένο μαύρο ποτό έχει το υψηλό ιξώδες, το οποίο μπορεί να προκαλέσει τα σημαντικά προβλήματα με το λέρωμα εάν αυτά τα χαρακτηριστικά δεν αποτελούνται στο σχέδιο συστημάτων.
Τα συστήματα υιοθετούν την τεχνολογία κρυστάλλωσης για να παραγάγουν το υψηλότερο ξηρό προϊόν στερεών με τον ελάχιστο χρόνο διακοπής για την πλύση και τον καθαρισμό των internals εξοπλισμού. Σαν επιλογή, τα συστήματα για το ποτό για να μειώσουν το ιξώδες του, και τα συστήματα για το ασβέστιο στο μαύρο ποτό για να αποτρέψουν το ξελέπιασμα, μπορούν να ενσωματωθούν άμεσα στις εγκαταστάσεις εξάτμισης.

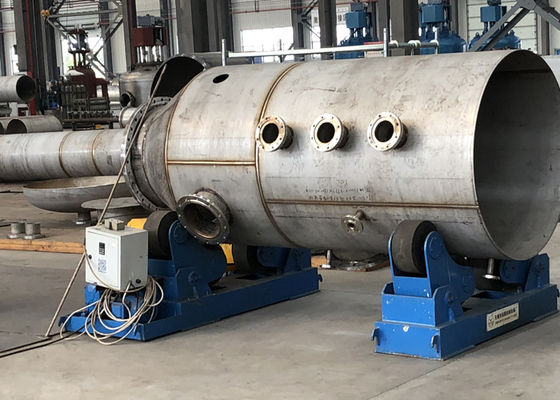

Εξατμιστήρες μειωμένων ταινιών (ΓΦ)
Αυτό το σχέδιο εξατμιστήρων στηρίζεται είτε στους σωλήνες είτε τα πιάτα ως επιφάνειες μεταφοράς θερμότητας. Το ποτό υποβάλλεται σε επεξεργασία στο εσωτερικό των intubular μονάδων του s αλλά έξω από την επιφάνεια μεταφοράς θερμότητας στα σχέδια πιάτων.
Οι εξατμιστήρες ΓΦ αποτελούνται από ένα φρεάτιο ποτού από το οποίο ένας καθορισμένος όγκος του ποτού διανέμεται εκ νέου συνεχώς στην κορυφή του στοιχείου θέρμανσης
Μια συσκευή διανομής, χαρακτηριστικά ένας δίσκος ή ένα ακροφύσιο ψεκασμού σε μερικά σχέδια, διανέμει έπειτα τη ροή του ποτού πέρα από την ολόκληρη επιφάνεια θέρμανσης. Οι τρύπες στις σωληνοειδείς μονάδες ή οι αυλακώσεις για τις μονάδες πιάτων τοποθετούνται για να επιτρέψουν στο ποτό για να πέσουν επάνω στο tubesheet ή τα πιάτα. Ακόμη και το ofliquor διανομής είναι μια κρίσιμη εκτίμηση για αυτόν τον τύπο σχεδίων και ο δίσκος και το tubesheet (ή στοιχείο πιάτων) πρέπει όλα να είναι επίπεδο.
Μετά από τη συσκευή διανομής, μια λεπτή ταινία του ποτού καθιερώνεται στις επιφάνειες θέρμανσης και ρέει προς τα κάτω πίσω στο φρεάτιο ποτού partally εξατμιμένος. Το τα ποσοστά θερμότητα-μεταφοράς είναι αρκετά καλύτερα, ειδικά στις υψηλότερες συγκεντρώσεις, κατά χρησιμοποίηση των σχεδίων μειωμένων ταινιών πέρα από τα αυξανόμενα σχέδια ταινιών δεδομένου ότι το ποτό πέφτει turbulently πέρα από την επιφάνεια θέρμανσης. Οποιοδήποτε ποτό που προθερμαίνει την απαίτηση επίσης αποτελεσματικά ολοκληρώνεται στο σχέδιο μειωμένων ταινιών.
Πλεονέκτημα
Ενεργειακή αποδοτικότητα για τις μειωμένες δαπάνες
Υψηλότερα ξηρά ποτά στερεών με τη μέγιστη διαθεσιμότητα που χρησιμοποιεί την τεχνολογία κρυστάλλωσης
Καθαρότερα επαναχρησιμοποιήσιμα συμπυκνώματα που χρησιμοποιούν το ελάχιστο ποσό ατμού
Πιό μικρή κατανάλωση ατμού και ηλεκτρικής ενέργειας
Αυτοκαθαριζόμενος
Ανεχτείτε ακόμη και το non-soluble ξελέπιασμα
Όριο προδιαγραφών του ενιαίου φύλλου:
1. Το πλάτος είναι λιγότερο από 2m και το μήκος είναι λιγότερο από 9m
2. Η ομάδα πιάτων συγκεντρώνεται με την ένωση κάθε ενιαίου πιάτου, και το μέγεθος μπορεί να είναι σύμφωνα με τις απαιτήσεις σχεδίου.
3. Το διάστημα μεταξύ των πιάτων συστήνεται για να είναι μεγαλύτερο από 25 χιλ.
4. Το καθαρό μέσο (αέριο/υγρή κατάσταση) μπορεί να χρησιμοποιηθεί μέσα στο πιάτο, και το μη συμβατικό μέσο μπορεί να χρησιμοποιηθεί έξω από το πιάτο.
5. Υλική επιλογή πιάτων: κράμα χάλυβα άνθρακα/ανοξείδωτου/τιτανίου.
6. Ρουλεμάν πίεσης του πιάτου: το ρουλεμάν πίεσης καθορίζεται σύμφωνα με τη ρύθμιση των σημείων πιάτων, η οποία είναι 20 κλ γενικά και 40-50 κλ στο μέγιστο.
| στοιχείο | σταθμός 5 επίδρασης | συνδυασμένη διαδικασία εξάτμισης | ||
| Προ συγκέντρωση MVR | 5-επίδραση σταθμός εξάτμισης | |||
| Νερό εξάτμισης (t/h) | 100 | 64.28 | 35.72 | |
| Εισερχόμενη συγκέντρωση (%) | 10 | 10 | 20 | |
| Έξω συγκέντρωση (%) | 45 | 20 | 45 | |
| Περιοχή εξατμιστήρων (㎡) | 10000 | 8500 | 4000 | |
| Τομέας συμπυκνωτών (㎡) | 800 | / | 300 | |
| Κατανάλωση | Ατμός (t/h) | 25 | / | 9 |
| Ηλεκτρική ενέργεια (kWh/h) | 500 | 1600 | 180 | |
| Νερό (t/h) | 900 | / | 350 | |
| Τρέχον κόστος | RMB/hour | 4500 | 960 | 1633 |
| Ικανότητα εξάτμισης νερού RMB/T | 45 | 25.93 | ||
| RMBx10000/ημέρα | 10.8 | 6.2 | ||
| RMBx10000/έτος (340days) | 3672 | 2115 | ||
Σημείωση: Στην εκτίμηση δαπανών λειτουργίας: ατμός 150rmb/t, ηλεκτρική ενέργεια 0,6 rmb/KWH, νερό 0.5rmb/t.
Η επένδυση του συνδυασμένου εξοπλισμού διαδικασίας εξάτμισης αυξήθηκε: εξατμιστήρας (2500 τετρ.μέτρα) 375x10000 RMB Συμπιεστής 400x10000rmb, συνολικό 775x10000 RMB MVR
Ετήσια λειτουργούσα μείωση του κόστους της συνδυασμένης διαδικασίας εξάτμισης: 3672-2115 = 1557 (10000RMB)
Περίοδος επιστροφής αύξησης επένδυσης συνδυασμένης διαδικασίας εξάτμισης: 755 ÷ 1557=0.5year
Μπορεί να δει ότι παίρνοντας την κλίμακα 100t/του χ για παράδειγμα, η συνδυασμένη διαδικασία εξάτμισης μπορεί να ανακτήσει την αυξανόμενη επένδυση σε ένα εξάμηνο, και να σώσει 1557 (10000 RMB) κάθε χρόνο στο μέλλον, με τα ιδιαίτερα οικονομικά οφέλη.
