Η εξάτμιση μαύρου ποτού είναι ένα βασικό μέρος της χημικής διαδικασίας ανάκαμψης δεδομένου ότι συγκεντρώνει σημαντικά το ξηρό στερεό θέμα στο μαύρο ποτό έτσι ώστε το ποτό μπορεί να καεί αποτελεσματικά στο λέβητα αποκατάστασης. Το νερό που αφαιρείται από το ποτό μπορεί να διαχωριστεί και να υποβληθεί σε επεξεργασία έτσι ώστε μπορεί να επαναχρησιμοποιηθεί στο μύλο – που μειώνει τις απαιτήσεις γλυκού νερού, απόβλητα αποχέτευσης, και που κερδίζει χρήματα.
Οι εξατμιστήρες και οι συμπυκνωτές, με lamella τους τις επιφάνειες θέρμανσης, είναι έμπειροι στην επεξεργασία των ξοδευμένων μαγειρεύοντας ποτών ή των αποβλήτων αποχέτευσης μύλων που χρησιμοποιούν το ελάχιστο ποσό ενέργειας μεγιστοποιώντας τα ξηρά στερεά προϊόντων, τη διαθεσιμότητα εγκαταστάσεων, και τη συμπυκνωμένη ποιότητα. Οι lamella επιφάνειες θέρμανσης μη-ξελεπιάζουν εγγενώς. Αυτό επιτρέπει τη χρήση των διάφορων πηγών θερμότητας μέσα lamella, που επιτρέπουν στο μύλο για να επιλέξει τη energy-efficient σύνδεση διαδικασίας.
Εξάτμιση
Αποστολή:
Η εξάτμιση του αδύνατου μαύρου ποτού στο χωριστό νερό και δημιουργεί ένα καύσιμο προϊόν-ισχυρό μαύρο ποτό
Οι τρεις κύριες διαδικασίες που εμφανίζονται στον εξατμιστήρα είναι:
Μαύρο liquor+heat Ισχυροί μαύρο ποτό + νερό + ατμός
Συμπύκνωμα + ατμός Καθαρίστε + βρώμικα συμπύκνωμα + NCG
Μαύρο ποτό Μαύρο ποτό + σαπούνι (μόνο μαλακό ξύλο)
Βασικές απαιτήσεις διαδικασίας
Αποδοτική χρήση της ενέργειας
Αποδοτικός χωρισμός του υδρατμού από το μαύρο ποτό
Κατάλληλος χωρισμός της μεθανόλης, ψηλός - σαπούνι πετρελαίου
Συγκέντρωση του μαύρου ποτού σε 75-85% ξηρά στερεά
Όνομα | Σειρά πιάτων μαξιλαριών | Shell και ανταλλάκτης θερμότητας σωλήνων | Αποσπάσιμος ανταλλάκτης θερμότητας πιάτων | Σπειροειδής ανταλλάκτης θερμότητας πιάτων |
Λειτουργούσα σειρά θερμοκρασίας | <800> | <800> | <170> | <350> |
Μέγιστη πίεση | <60 bar=""> | <200 bar=""> | <32 bar=""> | <25 bar=""> |
Συντελεστής μεταφοράς θερμότητας για να ποτίσει [W/m2·℃] | 3500 | 2700 | 5600 | 2000 |
Εφαρμογή της ανταλλαγής θερμότητας αέρα και νερού | τακτοποίηση | τακτοποίηση | όχι τακτοποίηση | Μερική τακτοποίηση |
Βύθιση στη δεξαμενή ή το νερό | τακτοποίηση | Μερική τακτοποίηση | όχι τακτοποίηση | όχι τακτοποίηση |
Συγκόλληση της δεξαμενής και του αντιδραστήρα | Εφαρμόσιμος | μη εφαρμόσιμος | μη εφαρμόσιμος | μη εφαρμόσιμος |
Εγκαταστήστε στον υπάρχοντα αντιδραστήρα και άλλο εξοπλισμό | Εύκαμπτη εφαρμογή | Μερικός εφαρμόσιμος | μη εφαρμόσιμος | μη εφαρμόσιμος |
Όλη η ενωμένη στενά κατασκευή | Εφαρμόσιμος | Εφαρμόσιμος | μη εφαρμόσιμος | μη εφαρμόσιμος |
Βαριά μολυσμένα υγρά και άλλες εφαρμογές | Εφαρμόσιμος | Εφαρμόσιμος | Μερικός εφαρμόσιμος | Εφαρμόσιμος |
Βάρος ανά περιοχή μονάδων | χαμηλός | υψηλός | χαμηλός | υψηλός |
Μειωμένη ταινία, συμπυκνωτής και εξατμιστήρας | τακτοποίηση | τακτοποίηση | Μερική τακτοποίηση | Μερική τακτοποίηση |
Τεχνολογία MVR
Η τεχνολογία MVR είναι να συμπιεστεί ο δευτεροβάθμιος ατμός του εξατμιστήρα με τη μηχανική μέθοδο, να αυξηθεί η πίεση και η θερμοκρασία της, να αυξηθεί η ενθαλπία της, και να σταλεί έπειτα πίσω στην αίθουσα θέρμανσης του εξατμιστήρα που χρησιμοποιείται όπως ατμό θέρμανσης, ώστε να κρατηθεί το υγρό τροφών στο βράζοντας κράτος, ενώ ο ίδιος ο ατμός θέρμανσης συμπυκνώνει στο νερό. Έναντι της πολυ τεχνολογίας εξάτμισης επίδρασης, η τεχνολογία MVR συμπιέζει και ανακυκλώνει όλο το δευτεροβάθμιο ατμό και ανακτεί τη λανθάνουσα θερμότητα, έτσι είναι περισσότερη εξοικονόμηση ενέργειας από την πολυ τεχνολογία εξάτμισης επίδρασης.
Πολλαπλάσιοι εξατμιστήρες επίδρασης

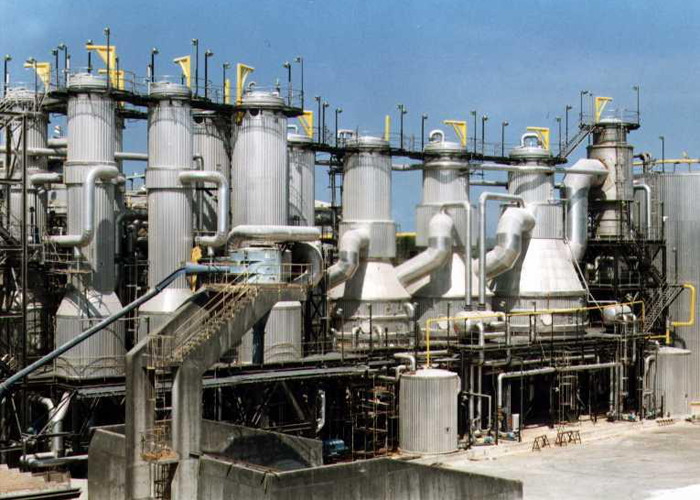

Οι πολλαπλάσιοι εξατμιστήρες επίδρασης χρησιμοποιούνται πάντα στην υπηρεσία μαύρου ποτού. Τα πολλαπλάσια effectcomes όρου από την πολλαπλάσια αποτελεσματική χρήση της ενέργειας για να εκτελέσει το στόχο εξάτμισης. Σε τέτοια διαμόρφωση, ο ζωντανός ατμός είναι συμπυκνωμένος μόνο στον πρώτο εξατμιστήρα επίδρασης, που παράγει τους ατμούς που στέλνονται έπειτα για να συμπυκνώσουν σε μια δεύτερη επίδραση όπου η πρόσθετη εξάτμιση πραγματοποιείται. Η διαδικασία μπορεί έπειτα να επαναληφθεί μέχρι την επίτευξη του τελευταίου εξατμιστήρα επίδρασης όπου οι παραγμένοι ατμοί είναι συμπυκνωμένοι σε έναν συμπυκνωτή που χρησιμοποιεί το δροσίζοντας νερό.
Η παραγωγή ατμού στο μύλο της Kraft είναι ένα σημαντικό έξοδο λειτουργίας και κάθε προσπάθεια πρέπει να καταβληθεί να συντηρήσει τη χρήση της. Οι εγκαταστάσεις εξάτμισης είναι μακράν ο σημαντικότερος καταναλωτής εκείνου του ατμού για την αφαίρεση του νερού από το αδύνατο μαύρο ποτό. Η οικονομική λειτουργία του εξατμιστήρα επομένως βεβαιώνεται επάνω στην πολλαπλάσια αποτελεσματική χρήση της θερμότητας διαθέσιμης από τον ατμό και επομένως στον αριθμό ofeffects ΕΓΩ.
Εφαρμογή της τεχνολογίας στην εξάτμιση μαύρου ποτού του πολτού
Παίρνοντας την εξάτμιση του μαύρου ποτού πολτού αχύρου σίτου για παράδειγμα, η διαδικασία εξάτμισης συνδυασμού της τεχνολογίας MVR και της πολυ εξάτμισης επίδρασης έχει την τέλεια επίδραση.

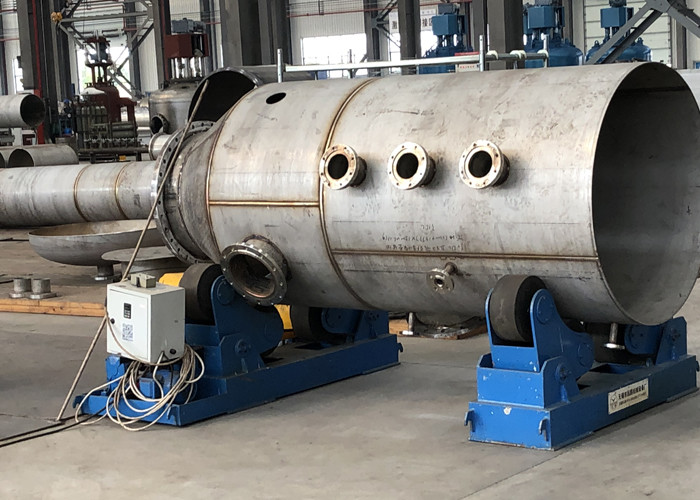

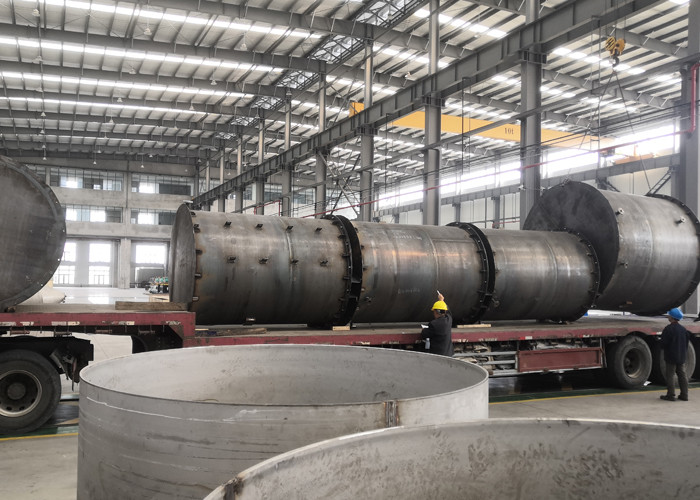

Εργαστήριο παραγωγής
