Αυτόματος ενωμένος στενά λέιζερ ανταλλάκτης πιάτων μαξιλαριών στην εξάτμιση νερού αποβλήτων πολτού χαρτιού
Τα τελευταία χρόνια, με την ωριμότητα της μηχανικής τεχνολογίας επανασυμπίεσης ατμού (MVR). Αυτή η τεχνολογία έχει χρησιμοποιηθεί ευρέως στην επεξεργασία απόβλητου ύδατος (συμπεριλαμβανομένου του χημικού μαύρου ποτού πολτού, APMP & BCTMP και άλλου χημικού μηχανικού απόβλητου ύδατος πολτού), τη βιομηχανία τροφίμων, την αφαλάτωση νερού της θάλασσας και άλλους τομείς.
Τεχνολογία MVR
Η τεχνολογία MVR είναι να συμπιεστεί ο δευτεροβάθμιος ατμός του εξατμιστήρα με τη μηχανική μέθοδο, να αυξηθεί η πίεση και η θερμοκρασία της, να αυξηθεί η ενθαλπία της, και να σταλεί έπειτα πίσω στην αίθουσα θέρμανσης του εξατμιστήρα που χρησιμοποιείται όπως ατμό θέρμανσης, ώστε να κρατηθεί το υγρό τροφών στο βράζοντας κράτος, ενώ ο ίδιος ο ατμός θέρμανσης συμπυκνώνει στο νερό. Έναντι της πολυ τεχνολογίας εξάτμισης επίδρασης, η τεχνολογία MVR συμπιέζει και ανακυκλώνει όλο το δευτεροβάθμιο ατμό και ανακτεί τη λανθάνουσα θερμότητα, έτσι είναι περισσότερη εξοικονόμηση ενέργειας από την πολυ τεχνολογία εξάτμισης επίδρασης.
Πλεονεκτήματα της τεχνολογίας MVR:
Μετά από το ξεκίνημα, δεν υπάρχει καμία ανάγκη για το φρέσκο ατμό, ή ένας φρέσκος ατμός μικρού ποσού καταναλώνεται, έτσι το κόστος λειτουργίας είναι χαμηλό.
Η απλή δομή, ενιαία λειτουργία επίδρασης, απλοποιεί τη σωλήνωση, όργανο, ηλεκτρικό σύστημα.
Εύκολος να αρχίσει, απλή λειτουργία, σταθερή λειτουργία, λιγότερη συντήρηση.
Καταλαμβάνει ένα μικρό διάστημα και έχει λίγες χρησιμότητες. Γενικά, δεν υπάρχει καμία ανάγκη για τον ψύξης πύργο συμπυκνωτών και.
Εφαρμογή της τεχνολογίας MVR:
Όταν η συγκέντρωση του εξατμισμένου υγρού αυξάνεται και το σημείο βρασμού του θίγεται μέσα σε ένα ορισμένο όριο, παραδείγματος χάριν, όταν είναι η συγκέντρωση του εξατμισμένου μαύρου υγρού κάτω από 20%, το σημείο βρασμού δεν αυξάνεται όχι περισσότερων από 1,5 ℃.
Χρησιμοποιείται στις περιοχές ή τις επιχειρήσεις όπου η τιμή ηλεκτρικής ενέργειας είναι φτηνή και η ενέργεια θερμότητας είναι ακριβή.
2. Εφαρμογή της τεχνολογίας στην εξάτμιση μαύρου ποτού του πολτού
Παίρνοντας την εξάτμιση του μαύρου ποτού πολτού αχύρου σίτου για παράδειγμα, η διαδικασία εξάτμισης συνδυασμού της τεχνολογίας MVR και της πολυ εξάτμισης επίδρασης συγκρίθηκε με την πολυ διαδικασία εξάτμισης επίδρασης. Οι λεπτομέρειες είναι οι ακόλουθες.
2.1 κύρια παράμετροι και σχέδιο εξάτμισης

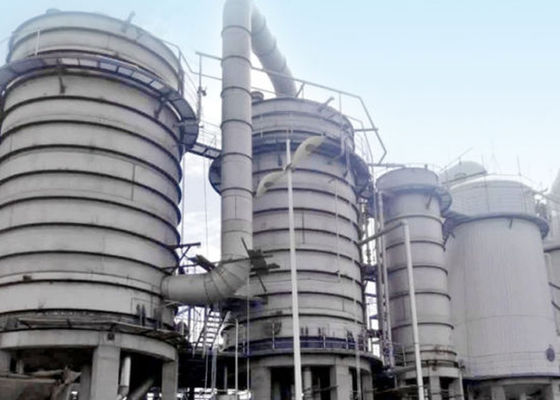

Τα αποτελέσματα δείχνουν ότι το ποσοστό ροής αραιού μαύρου ποτού είναι 128.6t/h, η θερμοκρασία του αραιού μαύρου ποτού είναι 70 ℃, η συγκέντρωση του αραιού μαύρου ποτού είναι 10%, η συγκέντρωση του συγκεντρωμένου μαύρου ποτού είναι 45%, και το νερό εξάτμισης είναι 100t/χ. Η πολυ διαδικασία εξάτμισης επίδρασης είναι σταθμός εξάτμισης 5 επίδρασης, και η συνδυασμένη διαδικασία εξάτμισης είναι προ συγκέντρωση MVR + σταθμός εξάτμισης 5 επίδρασης.
2.2 λειτουργία
Η λειτουργία των δύο διαδικασιών εξάτμισης για την επεξεργασία του μαύρου ποτού πολτού αχύρου σίτου παρουσιάζεται στον πίνακα.
Λειτουργία δύο διαδικασιών εξάτμισης για το μαύρο ποτό πολτού χαρτιού
| στοιχείο | σταθμός 5 επίδρασης | συνδυασμένη διαδικασία εξάτμισης | ||
| Προ συγκέντρωση MVR | 5-επίδραση σταθμός εξάτμισης | |||
| Νερό εξάτμισης (t/h) | 100 | 64.28 | 35.72 | |
| Εισερχόμενη συγκέντρωση (%) | 10 | 10 | 20 | |
| Έξω συγκέντρωση (%) | 45 | 20 | 45 | |
| Περιοχή εξατμιστήρων (㎡) | 10000 | 8500 | 4000 | |
| Τομέας συμπυκνωτών (㎡) | 800 | / | 300 | |
| Κατανάλωση | Ατμός (t/h) | 25 | / | 9 |
| Ηλεκτρική ενέργεια (kWh/h) | 500 | 1600 | 180 | |
| Νερό (t/h) | 900 | / | 350 | |
| Τρέχον κόστος | RMB/hour | 4500 | 960 | 1633 |
| Ικανότητα εξάτμισης νερού RMB/T | 45 | 25.93 | ||
| RMBx10000/ημέρα | 10.8 | 6.2 | ||
| RMBx10000/έτος (340days) | 3672 | 2115 | ||
Σημείωση: Στην εκτίμηση δαπανών λειτουργίας: ατμός 150rmb/t, ηλεκτρική ενέργεια 0,6 rmb/KWH, νερό 0.5rmb/t.
Η επένδυση του συνδυασμένου εξοπλισμού διαδικασίας εξάτμισης αυξήθηκε: εξατμιστήρας (2500 τετρ.μέτρα) 375x10000 RMB Συμπιεστής 400x10000rmb, συνολικό 775x10000 RMB MVR
Ετήσια λειτουργούσα μείωση του κόστους της συνδυασμένης διαδικασίας εξάτμισης: 3672-2115 = 1557 (10000RMB)
Περίοδος επιστροφής αύξησης επένδυσης συνδυασμένης διαδικασίας εξάτμισης: 755 ÷ 1557=0.5year
Μπορεί να δει ότι παίρνοντας την κλίμακα 100t/του χ για παράδειγμα, η συνδυασμένη διαδικασία εξάτμισης μπορεί να ανακτήσει την αυξανόμενη επένδυση σε ένα εξάμηνο, και να σώσει 1557 (10000 RMB) κάθε χρόνο στο μέλλον, με τα ιδιαίτερα οικονομικά οφέλη.
