Σχέδιο ανταλλακτών θερμότητας πιάτων μαξιλαριών για το μαύρο ποτό πολτού από τον κινεζικό κατασκευαστή
Το μαύρο ποτό είναι ένα υποπροϊόν του πολτού από τους μύλους που κάνουν τα προϊόντα από τα δέντρα, όπως το χαρτί. Χρησιμοποιείται αυτήν την περίοδο για να ανακτήσει τις μαγειρεύοντας χημικές ουσίες και να παραγάγει τον υψηλό ατμό χρησιμοποιώ στη διαδικασία πολτού και κατασκευής χάρτου. Αποτελείται από τα διαφορετικά συστατικά από αυτές τις διαδικασίες όπως lignin, η ημικυτταρίνη, το υδροξείδιο νατρίου (NaOH) και το σουλφίδιο νατρίου (Na2S). Η lignin ένωση στο μαύρο ποτό μπορεί να χρησιμοποιηθεί για να κάνει τα βιολογικά καύσιμα αλλά μπορεί να είναι ακριβό να παραγάγει και να τροφοδοτήσει με καύσιμα έτσι καμένος από την δεν είναι πολύ κοινό.
Εντούτοις, και σύμφωνα με τη Διεθνή Υπηρεσία Ενέργειας (ΔΟΕ), το μέλλον της χρησιμοποίησης του μαύρου ποτού ως καύσιμα είναι ελπιδοφόρο και βλέπει ως πέμπτα σημαντικότερα καύσιμα στη γη!
Εξάτμιση μαύρου ποτού
Το μαύρο ποτό που ανακτάται από την πολτοποίηση περιέχει 14-17% διαλυμένα στερεά
Αυτά τα στερεά είναι αποτελούμενα περίπου του 1/3 ανόργανων χημικών ουσιών που ήταν στο άσπρο ποτό που προστέθηκε στο αυτόκαυστο
Το υπόλοιπο 2/3 αποτελείται τις οργανικές χημικές ουσίες που εξάγονται από από το ξύλο
Το μαύρο ποτό πρέπει να συγκεντρωθεί στα ανωτέρω στερεά 60% έτσι ώστε θα καψει χωρίς συμπληρωματικά καύσιμα
Βασικές απαιτήσεις διαδικασίας
Αποδοτική χρήση της ενέργειας
Αποδοτικός χωρισμός του υδρατμού από το μαύρο ποτό
Κατάλληλος χωρισμός της μεθανόλης, ψηλός - σαπούνι πετρελαίου
Συγκέντρωση του μαύρου ποτού σε 75-85% ξηρά στερεά
Εξάτμιση
Αποστολή:
Η εξάτμιση του αδύνατου μαύρου ποτού στο χωριστό νερό και δημιουργεί ένα καύσιμο προϊόν-ισχυρό μαύρο ποτό
Οι τρεις κύριες διαδικασίες που εμφανίζονται στον εξατμιστήρα είναι:
Μαύρο liquor+heat Ισχυροί μαύρο ποτό + νερό + ατμός
Συμπύκνωμα + ατμός Καθαρίστε + βρώμικα συμπύκνωμα + NCG
Μαύρο ποτό Μαύρο ποτό + σαπούνι (μόνο μαλακό ξύλο)
Πώς να φθάσει σε 80-85% ξηρά στερεά;
Λόγω του υψηλού ιξώδους
Βουλευτής-ατμός ως θέρμανση του μέσου
θερμοκρασία 175 ℃ ποτού στον τελικό συμπυκνωτή
Χρόνος διατήρησης ποτού
πράξεις εξατμιστήρων επίσης ως LHT-αντιδραστήρα
Διπλό δομικό υλικό
το υψηλό αλκαλικό περιεχόμενο μπορεί να προκαλέσει το ράγισμα διάβρωσης πίεσης (SCC)
Οι εγκαταστάσεις εξάτμισης καλά-αποδεικνύονται στις εγκαταστάσεις σε όλο τον κόσμο. Υπάρχουν ποικίλες διαμορφώσεις και διαμορφώνουν διαθέσιμος – από τους προ-εξατμιστήρες στα multiple-effect τραίνα εξάτμισης – για να προσαρμόσουν ανάγκες εξάτμισης εγκαταστάσεων ακόμη και τις πρόκλησης πολτού μύλων ή αποβλήτων αποχέτευσης
Το σημαντικότερο πλεονέκτημα στους multiple-effect εξατμιστήρες είναι η χρησιμοποίηση των αποδεδειγμένων lamella επιφανειών θέρμανσης για την υψηλή αποδοτικότητα και την αξιοπιστία.
PP-εξάτμιση-εγκατάσταση-lamella

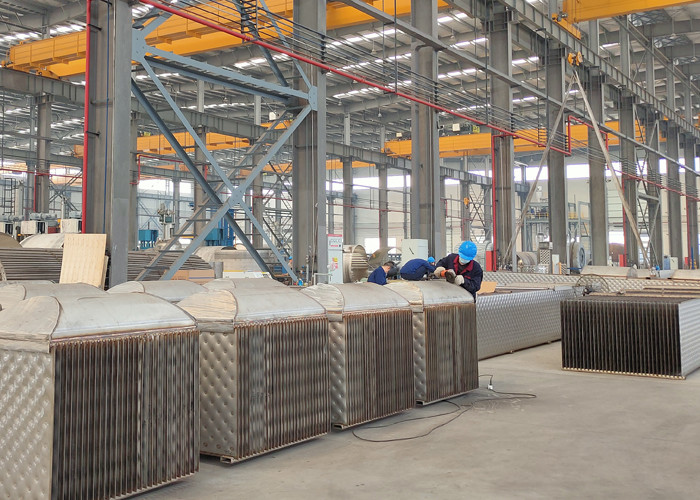

Εγκαταστάσεις εξάτμισης πεταλώδεις
lamella επιφάνεια θέρμανσης
Όνομα | Σειρά πιάτων μαξιλαριών | Shell και ανταλλάκτης θερμότητας σωλήνων | Αποσπάσιμος ανταλλάκτης θερμότητας πιάτων | Σπειροειδής ανταλλάκτης θερμότητας πιάτων |
Λειτουργούσα σειρά θερμοκρασίας | <800> | <800> | <170> | <350> |
Μέγιστη πίεση | <60 bar=""> | <200 bar=""> | <32 bar=""> | <25 bar=""> |
Συντελεστής μεταφοράς θερμότητας για να ποτίσει [W/m2·℃] | 3500 | 2700 | 5600 | 2000 |
Εφαρμογή της ανταλλαγής θερμότητας αέρα και νερού | τακτοποίηση | τακτοποίηση | όχι τακτοποίηση | Μερική τακτοποίηση |
Βύθιση στη δεξαμενή ή το νερό | τακτοποίηση | Μερική τακτοποίηση | όχι τακτοποίηση | όχι τακτοποίηση |
Συγκόλληση της δεξαμενής και του αντιδραστήρα | Εφαρμόσιμος | μη εφαρμόσιμος | μη εφαρμόσιμος | μη εφαρμόσιμος |
Εγκαταστήστε στον υπάρχοντα αντιδραστήρα και άλλο εξοπλισμό | Εύκαμπτη εφαρμογή | Μερικός εφαρμόσιμος | μη εφαρμόσιμος | μη εφαρμόσιμος |
Όλη η ενωμένη στενά κατασκευή | Εφαρμόσιμος | Εφαρμόσιμος | μη εφαρμόσιμος | μη εφαρμόσιμος |
Βαριά μολυσμένα υγρά και άλλες εφαρμογές | Εφαρμόσιμος | Εφαρμόσιμος | Μερικός εφαρμόσιμος | Εφαρμόσιμος |
Βάρος ανά περιοχή μονάδων | χαμηλός | υψηλός | χαμηλός | υψηλός |
Μειωμένη ταινία, συμπυκνωτής και εξατμιστήρας | τακτοποίηση | τακτοποίηση | Μερική τακτοποίηση | Μερική τακτοποίηση |
Ενεργειακή αποδοτικότητα για τις μειωμένες δαπάνες
Υψηλότερα ξηρά ποτά στερεών με τη μέγιστη διαθεσιμότητα που χρησιμοποιεί την τεχνολογία κρυστάλλωσης
Καθαρότερα επαναχρησιμοποιήσιμα συμπυκνώματα που χρησιμοποιούν το ελάχιστο ποσό ατμού
Πιό μικρή κατανάλωση ατμού και ηλεκτρικής ενέργειας
Αυτοκαθαριζόμενος
Ανεχτείτε ακόμη και το non-soluble ξελέπιασμα
