Εξάτμιση μαύρου ποτού: Σχέδιο και λειτουργία
Απαίτηση
Η έμφυτη σύνθετη σύνθεση του μαύρου ποτού μεταφράζει σε διάφορες αλληλοεξαρτώμενες απαιτήσεις σχεδίου για τους εξατμιστήρες:
Οι εγκαταστάσεις εξάτμισης πρέπει αποτελεσματικά να μεταφέρουν τη θερμότητα για την εξάτμιση του μαύρου ποτού.
Πρέπει να κάνει έτσι αποφεύγοντας το σχηματισμό κλίμακας στις επιφάνειες μεταφοράς θερμότητας.
Οι εγκαταστάσεις εξάτμισης πρέπει επίσης να παραγάγουν αρκετά cleancondensate τα μέρη για να ικανοποιήσουν τις ανάγκες του μύλου πολτού και της recausticizing περιοχής, κατά συνέπεια μειώνοντας πολύ την εισαγωγή γλυκού νερού του εκατομμυρίου.
Τα πτητικά συστατικά και NCGs πρέπει να αφαιρεθούν και να ρυθμιστούν για την ασφαλή διάθεση μέσω της αποτέφρωσης.
Συμπυκνωτές
Ένας ειδικός των σχεδίων εξατμιστήρων που κατασκευάζονται συγκεκριμένα για να αντιμετωπίσουν τα δύο ζητήματα που συνδέονται με την επεξεργασία του μαύρου ποτού στις υψηλές συγκεντρώσεις:
1.Precipitation των supersaturated συστατικών από το ποτό
Σε κάποιο βαθμό, χαρακτηριστικά γύρω από 50-55%TS, το υδροδιαλυτά θειικό άλας και τα άλατα νατρίου ανθρακικού άλατος υπερβαίνουν τα όρια διαλυτότητάς τους και αρχίζουν να κατακρημνίζουν από το μαύρο ποτό που εξατμίζεται. Το διπλό άλας burkeite είναι το πρώτο για να κατακρημνίσει στη διαδικασία συγκέντρωσης ενώ dicarbonate, ένα άλλο διπλό άλας νατρίου, φθάνει στο όριο διαλυτότητάς του αργότερα, γύρω από 60%TS.Control αυτής της διαδικασίας πτώσης είναι ένα πρόβλημα κρυστάλλωσης, και οι υψηλότερες συγκεντρώσεις επίτευξης απαιτούν ότι ο εξοπλισμός εξάτμισης σχεδιάζεται ως crystallizers για να επιτρέψει σε αυτά τα άλατα για να διαμορφώσει σε μεγάλη ποσότητα του ποτού, και όχι ως κλίμακα στις επιφάνειες μεταφοράς θερμότητας.
2. Υψηλό ιξώδες ποτού
Δεδομένου ότι η συγκέντρωσή της αυξάνεται, η ρεολογική συμπεριφορά μαύρου ποτού αλλάζει από ένα νευτώνειο ρευστό σε ένα ψευδο πλαστικό ρευστό εξαιρετικά ιξώδες. Τέτοια υψηλά ιξώδη μεταφράζουν στη φτωχή μεταφορά θερμότητας στους συμπυκνωτές (χαμηλή χαμηλή αναταραχή αριθμού Reynolds ως εκ τούτου) αλλά και αντιπροσωπεύουν ένα εμπόδιο στην αύξηση κρυστάλλου μέσα στον όγκο του ποτού. Επιπλέον, η αποθήκευση του συγκεντρωμένου ποτού, ειδικά εάν αρκετά παραπάνω από 75%TS, μπορεί να πρέπει να είναι σε μια διατηρημένη σταθερή ατμοσφαιρική πίεση δεξαμενή προκειμένου να διατηρηθεί η δυνατότητα να αντληθεί το ποτό στο λέβητα καθώς επίσης και τα κατάλληλα ψεκάζοντας σχέδια. Για να αντιμετωπίσουν αυτά τα ζητήματα ιξώδους, οι συμπυκνωτές μαύρου ποτού χρησιμοποιούνται χαρακτηριστικά στις ουσιαστικά ανυψωμένες θερμοκρασίες και ο κατάλληλος έλεγχος της θερμοκρασίας ποτού υπό τους ποικίλους λειτουργούντες όρους γίνεται μια κρίσιμη παράμετρος του σχεδίου δεδομένου ότι μια μόνη αύξηση 20 °F στη θερμοκρασία ποτού μπορεί να μεταφράσει σε μια μείωση ιξώδους 50% σε ορισμένες περιπτώσεις.
Η λειτουργία στις ανυψωμένες θερμοκρασίες ενισχύει τη διακοπή των ασβέστιο-οργανικών συγκροτημάτων παρόντων στο ποτό και, κατά συνέπεια, ο κίνδυνος πτώσης του ανθρακικού άλατος ασβεστίου στις επιφάνειες μεταφοράς θερμότητας αυξάνεται αισθητά. Πτώση άλλου νερού - οι αδιάλυτες ενώσεις, όπως τα άλατα πυριτίου και oxalate εάν παρούσες στο ποτό, μπορούν επίσης να εμφανιστούν σε αυτές τις υψηλότερες θερμοκρασίες, που αυξάνουν τον κίνδυνο ξελεπιάσματος των μονάδων συμπυκνωτών.
Η θερμική επεξεργασία του ποτού πριν από το συμπυκνωτή μπορεί μόνιμα να μειώσει το ιξώδες ποτού με το θερμικό ράγισμα μακρύ lignin και άλλων οργανικών ενώσεων αρμόδια για το ιξώδες ποτού. Τέτοια επεξεργασία πραγματοποιείται χαρακτηριστικά σε έναν συνεχή αντιδραστήρα λειτουργώ στην υψηλή πίεση και τη θερμοκρασία (επάνω από 350°F). Πάνω από 30 λ. του χρόνου κατοικιών στον αντιδραστήρα πρέπει να παρασχεθούν για να επιτύχουν τη μέγιστη μείωση ιξώδους.
Δύο τύποι συμπυκνωτών μαύρου ποτού είναι σε λειτουργία σήμερα και εκείνοι μπορούν να ταξινομηθούν ευρέως όπως μειωμένη ταινία (ΓΦ) και να αναγκαστούν - σχέδια κυκλοφορίας (FC).
Μηχανική κατανάλωση εξατμιστήρων MVR επανασυμπίεσης ατμού έναντι του παραδοσιακού εξοπλισμού εξάτμισης που υπολογίζεται από το εξατμίζοντας νερό 1T
| Όνομα | Ατμός | Ηλεκτρική δύναμη | Συνολικό κόστος (RMB) | ||
| Ικανότητα εξάτμισης (kg/h) | Κατανάλωση (τ) | Κόστος (RMB) | Κατανάλωση (KW) | Κόστος (RMB) | |
| Ενιαίος εξατμιστήρας επίδρασης | 1.1 | 220 | 3 | 2.1 | 222.1 |
| Διπλός εξατμιστήρας επίδρασης | 0,55 | 110 | 3 | 2.1 | 112.1 |
| Εξατμιστήρας τριών επίδρασης | 0,4 | 88 | 3 | 2.1 | 90.1 |
| Εξατμιστήρας MVR | 0,02 | 4.4 | 30 | 21 | 25.4 |

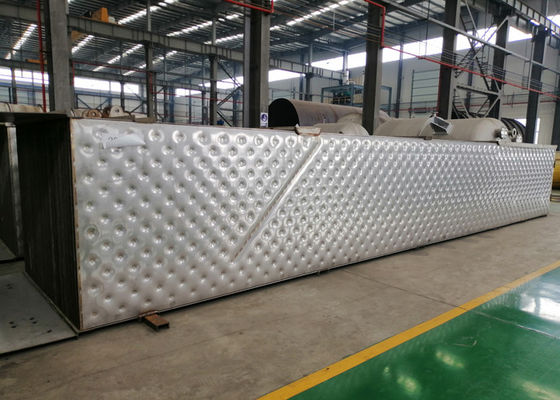

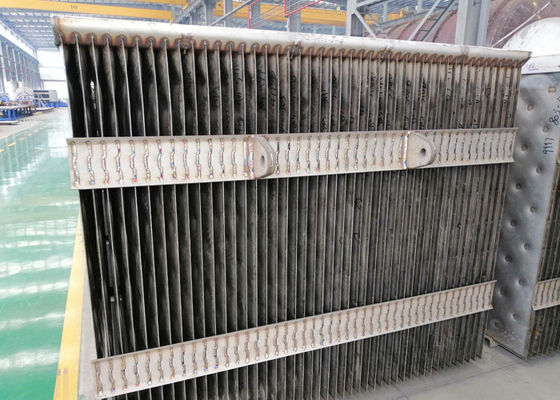

Συμπυκνωτής μειωμένων ταινιών
Οι συμπυκνωτές μειωμένων ταινιών είναι πραγματικά μια προσαρμογή για την υψηλή υπηρεσία στερεών του σχεδίου εξατμιστήρων ΓΦ που συζητείται ανωτέρω. Από τη φύση, συμπυκνωτές ΓΦ, όπου η εξάτμιση πραγματοποιείται από μια ταινία ποτού μέσα στο αποτέλεσμα στοιχείων θέρμανσης στα υψηλά supersaturation επίπεδα που αναπτύσσονται μέσα στο ποτό. Αυτό μπορεί να οδηγήσει στον ανεξέλεγκτο σχηματισμό κλίμακας λόγω του υπερβολικού σχηματισμού φύτρων κρυστάλλου παρά να εξευγενιστεί η αύξηση κρυστάλλου.
Αναγκασμένος - συμπυκνωτής κυκλοφορίας
Αναγκασμένος - οι συμπυκνωτές κυκλοφορίας ήταν γύρω από τη δεκαετία του '50 και αποδεικνύονται καλά στην υπηρεσία μαύρου ποτού. Το σχέδιο αποτελείται ανταλλάκτης θερμότητας ofa και ένας ατμός/μια αίθουσα λάμψης ποτού που συνδέεται ο ένας στον άλλο μέσω ενός βρόχου επανακυκλοφορίας.
