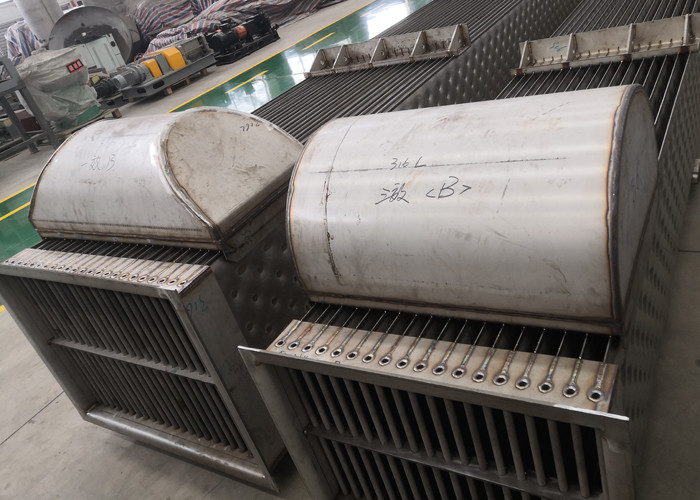

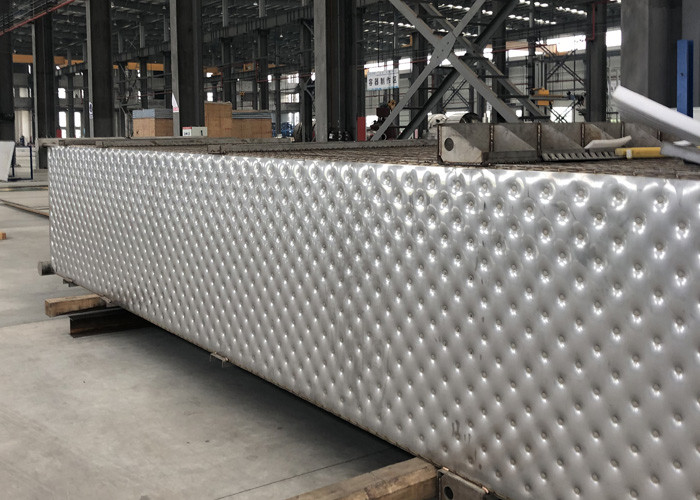

Υψηλός αποδοτικός ανταλλάκτης θερμότητας πιάτων στον εξατμιστήρα μειωμένων ταινιών επανασυμπίεσης ατμού MVR το /Mechanical
Βιομηχανικό μηχανικό MVR επανασυμπίεσης ατμού
Μια αντλία θερμότητας χρησιμοποιεί την ενέργεια για να μεταφέρει τη θερμότητα από μια πηγή χαμηλότερης θερμοκρασίας σε μια απαίτηση υψηλότερης θερμοκρασίας χρησιμοποιώντας την πρόσθετη ενέργεια. Για τις βιομηχανικές αντλίες θερμότητας, η πηγή θερμότητας είναι θερμότητα των αποβλήτων διαδικασίας.
Η μηχανική επανασυμπίεση ατμού (MVR) είναι ένα ανοικτό σύστημα αντλιών θερμότητας στο οποίο η πίεση και η θερμοκρασία του ατμού, μαζί με την αντίστοιχη θερμοκρασία κορεσμού, αυξάνονται με τη βοήθεια της συμπίεσης. Η επανασυμπίεση ατμού είναι μια συγκεκριμένη παραλλαγή του MVR. Η χαμηλής πιέσεως εξάτμιση ατμού από τις βιομηχανικές διαδικασίες, όπως οι εξατμιστήρες ή οι κουζίνες, αερίζεται συνήθως στην ατμόσφαιρα ή συμπυκνώνεται σε έναν δροσίζοντας πύργο, ενώ άλλες διαδικασίες εγκαταστάσεων στην ίδια περιοχή μπορούν να απαιτήσουν τον ατμό ενδιάμεσος-πίεσης. Αντί της επέκτασης του υψηλού ατμού πέρα από μια throttling βαλβίδα για να ικανοποιήσει αυτές τις ανάγκες, ο χαμηλής πιέσεως ατμός αποβλήτων μπορεί μηχανικά συμπιέζω σε μια υψηλότερη πίεση έτσι ώστε μπορεί να επαναχρησιμοποιηθεί. Η επανασυμπίεση ατμού στηρίζεται επάνω σε έναν μηχανικό συμπιεστή για να αυξήσει τη θερμοκρασία της λανθάνουσας θερμότητας στον ατμό για να το καταστήσει χρησιμοποιήσιμο για τα καθήκοντα διαδικασίας. Το πλεονέκτημα βρίσκεται στο γεγονός ότι η απαραίτητη ενέργεια συμπίεσης πολύ μικρός συγκρίνεται με το ποσό λανθάνουσας θερμότητας παρόν στον ανακυκλωμένο ατμό.
Η ενεργητική απόδοση της επανασυμπίεσης ατμού εκφράζεται στο συντελεστή της απόδοσης (ΣΠΟΛΑ). Η ΣΠΟΛΑ δίνει την αναλογία της καθαρής ανακτημένης θερμότητας και της ενέργειας που χρησιμοποιούνται από το συμπιεστή. Σε αυτήν την περίπτωση, η καθαρή θερμότητα είναι η παραγωγή ατμού συμπεριλαμβανομένης της πρόσθετης παραγωγής ατμού από την έγχυση νερού. Οι χαρακτηριστικές οικονομικές και energy-efficient εφαρμογές έχουν μια ελάχιστη ΣΠΟΛΑ 3,5. Μερικές εφαρμογές του MVR έχουν μια ΣΠΌΛΑ 10 ή ακόμα και υψηλότερος.
Τα στοιχεία κλειδί για μια υψηλή ΣΠΟΛΑ είναι τα ακόλουθα:
Μια χαμηλή αναλογία των απόλυτων πιέσεων ατμού. Μια οδηγία για τη μέγιστη αναλογία είναι 6, αλλά στην καθημερινή πρακτική η αναλογία είναι περίπου 3.
Μια ελάχιστη ικανότητα. Μια οδηγία είναι ένα ελάχιστο ενός τόνου του ατμού ανά ώρα. Έγχυση νερού μετά από τη συμπίεση.
Χαρακτηριστικά
Ενέργεια - αποταμίευση: υψηλή θερμική αποδοτικότητα, ενέργεια - αποταμίευση, πιό μικρή κατανάλωση ενέργειας, η κατανάλωση ενέργειας
η εξάτμιση νερού 1t είναι περίπου 1/5 έως 1/3 του συμβατικού εξατμιστήρα.
Προστασία του περιβάλλοντος: εντελώς ξεφορτωθείτε την εξάρτηση στο λέβητα ατμού, ο μηχανικός εξατμιστήρας επανασυμπίεσης ατμού θα μπορούσε να είναι ξεκίνημα από την ηλεκτρική ενέργεια. Χωρίς λέβητα, μην πρέπει να καψετε τον άνθρακα, ένας ατμός μικρού ποσού, ένα δροσίζοντας νερό μικρού ποσού.
Το κόστος λειτουργίας είναι χαμηλό: λόγω της μικρής κατανάλωσης ενέργειας, η λειτουργική δαπάνη ολόκληρου του εξατμιστήρα είναι μόνο 1/3 έως 1/2 του παραδοσιακού εξατμιστήρα.
Μικρή περιοχή: το σύστημα έχει την υψηλή πυκνή μηχανική δομή, έτσι η περιοχή κάλυψης είναι λιγότερο από 50% του παραδοσιακού εξατμιστήρα.
Ήπια εξάτμιση: η εξάτμιση χαμηλής θερμοκρασίας, η διαφορά θερμοκρασίας μεταφοράς θερμότητας είναι χαμηλή, έτσι το σύστημα δεν είναι εύκολο στην κλίμακα.
Υψηλός βαθμός της αυτοματοποίησης: υψηλός βαθμός της αυτοματοποίησης, απλή λειτουργία, εύκολη να λειτουργήσει.
Μηχανική κατανάλωση εξατμιστήρων MVR επανασυμπίεσης ατμού έναντι του παραδοσιακού εξοπλισμού εξάτμισης που υπολογίζεται από το εξατμίζοντας νερό 1T
| Όνομα | Ατμός | Ηλεκτρική δύναμη | Συνολικό κόστος (RMB) | ||
| Ικανότητα εξάτμισης (kg/h) | Κατανάλωση (τ) | Κόστος (RMB) | Κατανάλωση (KW) | Κόστος (RMB) | |
| Ενιαίος εξατμιστήρας επίδρασης | 1.1 | 220 | 3 | 2.1 | 222.1 |
| Διπλός εξατμιστήρας επίδρασης | 0,55 | 110 | 3 | 2.1 | 112.1 |
| Εξατμιστήρας τριών επίδρασης | 0,4 | 88 | 3 | 2.1 | 90.1 |
| Εξατμιστήρας MVR | 0,02 | 4.4 | 30 | 21 | 25.4 |
ΤΟΜΕΙΣ ΤΗΣ ΕΦΑΡΜΟΓΗΣ
Η μηχανική επανασυμπίεση ατμού χρησιμοποιήθηκε αρχικά σχεδόν αποκλειστικά στη γαλακτοκομική βιομηχανία. Στα επόμενα έτη, οι τομείς εφαρμογής του επεκτάθηκαν, και περιλαμβάνουν τώρα τη γαλακτοκομική βιομηχανία, την παρασκευάζοντας βιομηχανία, τη βιομηχανία ζάχαρης, την αλατούχο βιομηχανία, τη βιομηχανία πολτού, τη χημική βιομηχανία, τη βιομηχανία κ.λπ. οινοπνεύματος.
Διάγραμμα ροής αρχής

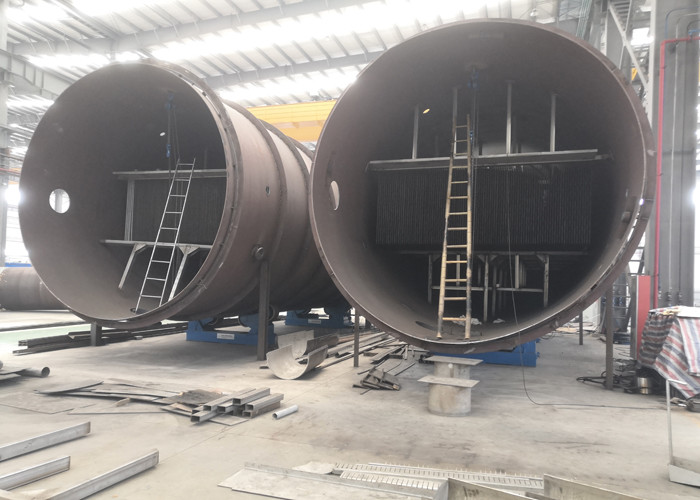

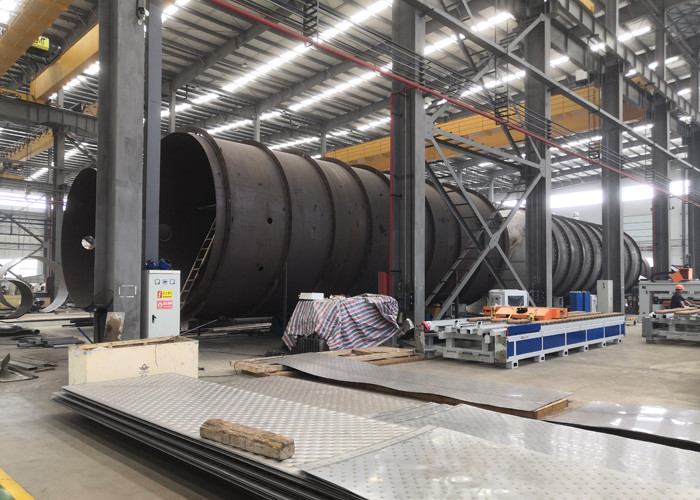

Η περιοχή εργαστηρίων μας
Τα προϊόντα μας πωλούνται σε όλο τον κόσμο. Μπορείτε να είστε σίγουροι για ολόκληρη τη διαδικασία των προϊόντων μας.
