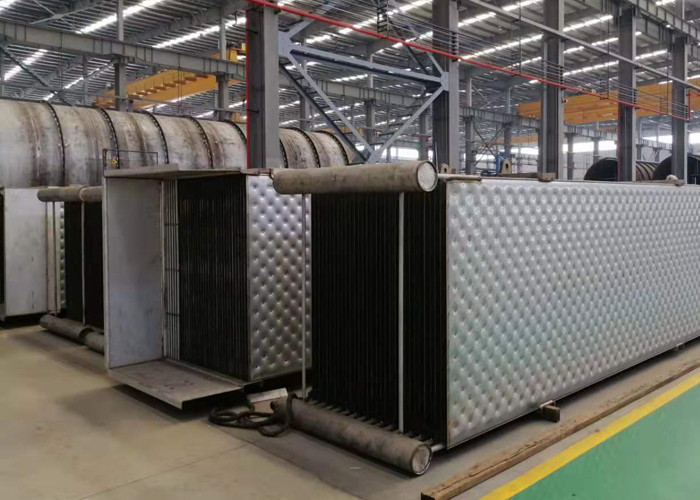

Ενωμένος στενά ανταλλάκτης θερμότητας πιάτων μαξιλαριών για το σύστημα εξατμιστήρων MVR μειωμένων ταινιών
Τεχνολογία MVR
Η τεχνολογία MVR είναι να συμπιεστεί ο δευτεροβάθμιος ατμός του εξατμιστήρα με τη μηχανική μέθοδο, να αυξηθεί η πίεση και η θερμοκρασία της, να αυξηθεί η ενθαλπία της, και να σταλεί έπειτα πίσω στην αίθουσα θέρμανσης του εξατμιστήρα που χρησιμοποιείται όπως ατμό θέρμανσης, ώστε να κρατηθεί το υγρό τροφών στο βράζοντας κράτος, ενώ ο ίδιος ο ατμός θέρμανσης συμπυκνώνει στο νερό. Έναντι της πολυ τεχνολογίας εξάτμισης επίδρασης, η τεχνολογία MVR συμπιέζει και ανακυκλώνει όλο το δευτεροβάθμιο ατμό και ανακτεί τη λανθάνουσα θερμότητα, έτσι είναι περισσότερη εξοικονόμηση ενέργειας από την πολυ τεχνολογία εξάτμισης επίδρασης.
Πλεονεκτήματα της τεχνολογίας MVR:
Μετά από το ξεκίνημα, δεν υπάρχει καμία ανάγκη για το φρέσκο ατμό, ή ένας φρέσκος ατμός μικρού ποσού καταναλώνεται, έτσι το κόστος λειτουργίας είναι χαμηλό.
Η απλή δομή, ενιαία λειτουργία επίδρασης, απλοποιεί τη σωλήνωση, όργανο, ηλεκτρικό σύστημα.
Εύκολος να αρχίσει, απλή λειτουργία, σταθερή λειτουργία, λιγότερη συντήρηση.
Καταλαμβάνει ένα μικρό διάστημα και έχει λίγες χρησιμότητες. Γενικά, δεν υπάρχει καμία ανάγκη για τον ψύξης πύργο συμπυκνωτών και.
Η λειτουργία των δύο διαδικασιών εξάτμισης για την επεξεργασία του μαύρου ποτού πολτού αχύρου σίτου παρουσιάζεται στον πίνακα.
Λειτουργία δύο διαδικασιών εξάτμισης για το μαύρο ποτό πολτού χαρτιού
| στοιχείο | σταθμός 5 επίδρασης | συνδυασμένη διαδικασία εξάτμισης | ||
| Προ συγκέντρωση MVR | 5-επίδραση σταθμός εξάτμισης | |||
| Νερό εξάτμισης (t/h) | 100 | 64.28 | 35.72 | |
| Εισερχόμενη συγκέντρωση (%) | 10 | 10 | 20 | |
| Έξω συγκέντρωση (%) | 45 | 20 | 45 | |
| Περιοχή εξατμιστήρων (㎡) | 10000 | 8500 | 4000 | |
| Τομέας συμπυκνωτών (㎡) | 800 | / | 300 | |
| Κατανάλωση | Ατμός (t/h) | 25 | / | 9 |
| Ηλεκτρική ενέργεια (kWh/h) | 500 | 1600 | 180 | |
| Νερό (t/h) | 900 | / | 350 | |
| Τρέχον κόστος | RMB/hour | 4500 | 960 | 1633 |
| Ικανότητα εξάτμισης νερού RMB/T | 45 | 25.93 | ||
| RMBx10000/ημέρα | 10.8 | 6.2 | ||
| RMBx10000/έτος (340days) | 3672 | 2115 | ||
Σημείωση: Στην εκτίμηση δαπανών λειτουργίας: ατμός 150rmb/t, ηλεκτρική ενέργεια 0,6 rmb/KWH, νερό 0.5rmb/t.
Η επένδυση του συνδυασμένου εξοπλισμού διαδικασίας εξάτμισης αυξήθηκε: εξατμιστήρας (2500 τετρ.μέτρα) 375x10000 RMB Συμπιεστής 400x10000rmb, συνολικό 775x10000 RMB MVR
Ετήσια λειτουργούσα μείωση του κόστους της συνδυασμένης διαδικασίας εξάτμισης: 3672-2115 = 1557 (10000RMB)
Περίοδος επιστροφής αύξησης επένδυσης συνδυασμένης διαδικασίας εξάτμισης: 755 ÷ 1557=0.5year
Μπορεί να δει ότι παίρνοντας την κλίμακα 100t/του χ για παράδειγμα, η συνδυασμένη διαδικασία εξάτμισης μπορεί να ανακτήσει την αυξανόμενη επένδυση σε ένα εξάμηνο, και να σώσει 1557 (10000 RMB) κάθε χρόνο στο μέλλον, με τα ιδιαίτερα οικονομικά οφέλη.
Καλύτερη δυνατή ενεργειακή αποδοτικότητα
Έναντι των multiple-effect εξατμιστήρων, οι εξατμιστήρες MVR καταναλώνουν την αρκετά λιγότερη ενέργεια.
Non-foaming σχέδιο
Οι χαμηλές ταχύτητες ατμού μέσα στον εξατμιστήρα, τα χαμηλά ποσοστά κουράς, και η ελεύθερης ροής κατασκευή μειωμένων ταινιών είναι πλεονεκτήματα του σχεδίου στην ελαχιστοποίηση της δημιουργίας αφρού. Αυτό είναι ιδιαίτερα σημαντικό στους εξατμιστήρες MVR, όχι μόνο να μεγιστοποιήσει την παραγωγή του καθαρού συμπυκνώματος, αλλά και για την προστασία του συμπιεστή ή του ανεμιστήρα.
Μη-σύνδεση του σχεδίου
Η ομοιόμορφη διανομή ποτού του ποτού πέρα από lamellas, και η συνεχής ανακατανομή του ποτού που δημιουργείται από την πτυχωμένη μορφή της lamella επιφάνειας, εξασφαλίζουν μια εντελώς βρεγμένη επιφάνεια θέρμανσης και αποβάλλουν το τοπικό ξελέπιασμα ή over-concentration του ποτού. Η lamella επιφάνεια θέρμανσης εξασφαλίζει ότι το υδροδιαλυτό ξελέπιασμα μπορεί να πλυθεί μακριά από ένα απλό πλύσιμο διαλύσεων, που εξαλείφει την ανάγκη για τις χρονοβόρες και δαπανηρές διακοπές λειτουργίας για τον καθαρισμό.
Καθαρότερα συμπυκνώματα
Ο ιδιαίτερα αποδοτικός συμπυκνωμένος διαχωρισμός στους αγωγούς και lamellas εξατμιστήρων, συν το ενσωματωμένο γδύσιμο των αποκρουστικών συμπυκνωμένων μερών, παράγει το καθαρό και επαναχρησιμοποιήσιμο νερό.
Λειτουργώντας σχέδιο αρχής
Ικανότητα παραγωγής
