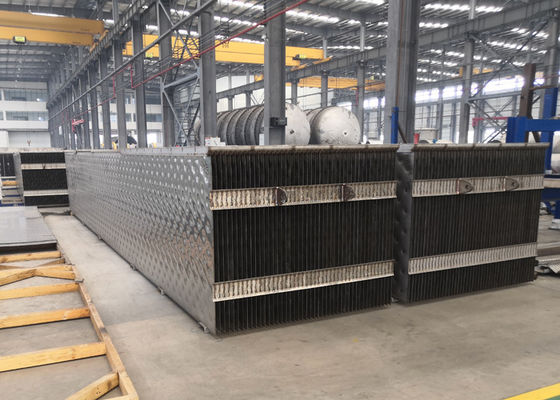

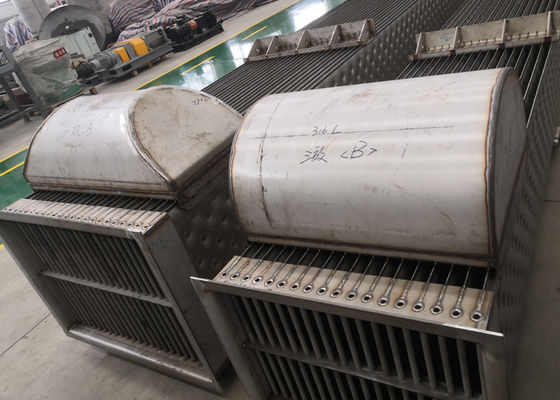

Ανοξείδωτο ανταλλακτών θερμότητας πιάτων μαξιλαριών συγκόλλησης λέιζερ για τον εξατμιστήρα MVR μειωμένων ταινιών

Κατασκευαστής του πιάτου ανταλλακτών θερμότητας μαξιλαριών ανοξείδωτου συγκόλλησης λέιζερ για τον εξατμιστήρα MVR μειωμένων ταινιών

Μηχανικός εξατμιστήρας επανασυμπίεσης ατμού (MVR)

Η μηχανική επανασυμπίεση ατμού μειώνει την ενέργεια που χρησιμοποιείται στη διαδικασία εξάτμισης από μέχρι 90% συγκρινόμενος με τα συμβατικά συστήματα.

Λειτουργεί με την επαναχρησιμοποίηση της ενέργειας θερμότητας που περιλαμβάνεται στον ατμό. Αυτή η ενέργεια ειδάλλως θα σπαταλιόταν. Σε χαρακτηριστικές εγκαταστάσεις εξάτμισης μειωμένων ταινιών που το υγρό τροφών εισάγει την κορυφή μιας κάθετης αίθουσας αποκαλούμενης υγρό Calandria.The είναι διασκορπισμένος πέρα από έναν μεγάλο αριθμό κάθετων σωλήνων καθώς ρέει προς τα κάτω αυτό τείνει να διαμορφώσει μια ταινία στο εσωτερικό του σωλήνα. Μεταξύ της κορυφής και των κατώτατων τμημάτων του Calandria υπάρχει σφραγισμένη είναι όπου οι σωλήνες περνούν μέσω ενός σακακιού του υψηλής θερμοκρασίας ατμού. Αυτό το τμήμα ενεργεί ως ανταλλάκτης θέρμανσης. Δεδομένου ότι ο καυτός ατμός συμπυκνώνει έξω από τους σωλήνες, απελευθερώνει τη λανθάνουσα θερμότητα που αυξάνει τη θερμοκρασία του υγρού τροφών στους σωλήνες. Ώσπου να αφήνει το υγρό τροφών το κατώτατο σημείο του σωλήνα, ένα μεγάλο μέρος του νερού έχει εξατμιστεί αφήνοντας ένα συγκεντρωμένο ιξώδες υγρό. Το νερό που έχει εξατμιστεί αφήνει το σωλήνα ως ατμό. Στο κατώτατο τμήμα του Calandria, μερικά από το συγκεντρωμένο υγρό συλλέγουν και μπορούν να αποτραβούν, τα καυτά περάσματα μιγμάτων σε μια πιό δροσερή αίθουσα αποκαλούμενη διαχωριστή όπου περισσότερος του συγκεντρωμένου υγρού πέφτει στο κατώτατο σημείο που αποτραβιούνται και τις ανόδους ατμού στην κορυφή. Αυτός ο ατμός περιέχει τώρα τους περισσότερους από η ενέργεια που τροφοδοτήθηκε αρχικά το σύστημα.

Ο στροβιλο ανεμιστήρας απορροφά τον ατμό από το διαχωριστή και τις επαν-συμπιέσεις αυτό, αυξάνοντας την πίεση και αυξάνοντας έτσι τη θερμοκρασία στο σημείο όπου ο ατμός μπορεί άλλη μια φορά να χρησιμοποιηθεί ως πηγή θερμότητας. Η μονάδα είναι σφιχτός στροβιλο ανεμιστήρας εξαιρετικά γερός, αερίου που ταιριάζουν ιδανικά στην πίεση, θερμοκρασίες και όγκοι της MVC διαδικασίας εξάτμισης. Στην καρδιά του είναι υπερβολικό στροφείο υψηλής ταχύτητας με μια ταχύτητα ακρών πάνω από 1000 Km/h γρηγορότερα από την ταχύτητα ενός αεριωθούμενου επιβατηγού αεροσκάφους. Ο στροφέας έχει πιθανώς την υψηλότερη ταχύτητα ακρών οποιουδήποτε ενωμένου στενά στροφείου που κατασκευάζεται πάντα. Ο θερμαμένος εκ νέου ατμός μπορεί έπειτα να ανατροφοδοτηθεί στο Calandria για να παρέχει την ενέργεια θερμότητας που απαιτείται για να εξατμίσει περισσότερο υγρό τροφών καθώς περνά κάτω από τους σωλήνες. Η μηχανική διαδικασία συμπίεσης ατμού είναι ένας υψηλής ενέργειας αποδοτικός και οικονομικώς αποδοτικός τρόπος και τη λανθάνουσα θερμότητα που περιλαμβάνεται στον ατμό. Ενέργεια που ειδάλλως θα σπαταλιόταν. Μόλις ξεκινήσει η διαδικασία και παρουσιαστεί τη θερμοκρασία θορίου η μόνη ενεργειακή εισαγωγή που απαιτείται είναι η ηλεκτρική ενέργεια για να οδηγήσει το στροβιλο ανεμιστήρα.

Δεδομένου ότι τα ενεργειακά κόστη αυξάνονται, η χρήση των μηχανικών εξατμιστήρων επανασυμπίεσης ατμού (MVR) έχει αυξηθεί επίσης. Η ενέργεια - η αποταμίευση πιθανή με τη χρησιμοποίηση της τεχνολογίας MVR είναι σημαντική. Οι εξατμιστήρες MVR σχεδιάζονται για να λειτουργήσουν με την πολύ μικρή συγκεκριμένη κατανάλωση ενέργειας παράγοντας το καθαρό συμπύκνωμα για να ελαχιστοποιήσουν την κατανάλωση γλυκού νερού στο εκατομμύριο.

Καλύτερη δυνατή ενεργειακή αποδοτικότητα

Έναντι των multiple-effect εξατμιστήρων, οι εξατμιστήρες MVR καταναλώνουν την αρκετά λιγότερη ενέργεια.

Non-foaming σχέδιο

Οι χαμηλές ταχύτητες ατμού μέσα στον εξατμιστήρα, τα χαμηλά ποσοστά κουράς, και η ελεύθερης ροής κατασκευή μειωμένων ταινιών είναι πλεονεκτήματα του σχεδίου στην ελαχιστοποίηση της δημιουργίας αφρού. Αυτό είναι ιδιαίτερα σημαντικό στους εξατμιστήρες MVR, όχι μόνο να μεγιστοποιήσει την παραγωγή του καθαρού συμπυκνώματος, αλλά και για την προστασία του συμπιεστή ή του ανεμιστήρα.

Μη-σύνδεση του σχεδίου

Η ομοιόμορφη διανομή ποτού του ποτού πέρα από lamellas, και η συνεχής ανακατανομή του ποτού που δημιουργείται από την πτυχωμένη μορφή της lamella επιφάνειας, εξασφαλίζουν μια εντελώς βρεγμένη επιφάνεια θέρμανσης και αποβάλλουν το τοπικό ξελέπιασμα ή over-concentration του ποτού. Η lamella επιφάνεια θέρμανσης εξασφαλίζει ότι το υδροδιαλυτό ξελέπιασμα μπορεί να πλυθεί μακριά από ένα απλό πλύσιμο διαλύσεων, που εξαλείφει την ανάγκη για τις χρονοβόρες και δαπανηρές διακοπές λειτουργίας για τον καθαρισμό.

Καθαρότερα συμπυκνώματα

Ο ιδιαίτερα αποδοτικός συμπυκνωμένος διαχωρισμός στους αγωγούς και lamellas εξατμιστήρων, συν το ενσωματωμένο γδύσιμο των αποκρουστικών συμπυκνωμένων μερών, παράγει το καθαρό και επαναχρησιμοποιήσιμο νερό.

Τεχνικά χαρακτηριστικά MVR

Η τεχνολογία MVR χρησιμοποιεί τον παραγμένο ατμό για τη θερμότητα αντί των ακριβών πηγών θερμότητας

Η τεχνολογία MVR δεν απαιτεί έναν δροσίζοντας πύργο, μειώνοντας πολύ τη χρήση του δροσίζοντας νερού

Η τεχνολογία MVR είναι αποδοτικότερη από την παραδοσιακή multi-effect ενέργεια αποταμίευσης τεχνολογίας εξάτμισης και μείωση των λειτουργικών δαπανών

Η τεχνολογία MVR είναι αληθινά εξοικονόμηση ενέργειας, νερό-αποταμίευση, περιβαλλοντικά-ήχος, και βοήθειες με την ανακύκλωση των πόρων

Η τεχνολογία MVR επιτυγχάνει τη χαμηλής θερμοκρασίας εξάτμιση, μειώνοντας πολύ τον αντίκτυπο στο υλικό σας

Η δομή συστημάτων τεχνολογίας MVR είναι απλή, πλήρως-αυτοματοποιημένος, με τη συνεχή λειτουργία

Τα συστήματα MVR αποτελούνται από έναν εξατμιστήρα, έναν συμπιεστή ατμού, διαχωριστές, τις αντλίες, τη διοχέτευση με σωλήνες, την ενοργάνωση, και τα ηλεκτρικά τμήματα ελέγχου

Τα συστήματα MVR μπορούν να σχεδιαστούν γύρω από τους απλούς εξατμιστήρες ή τους περίπλοκους εξατμιστήρες σωλήνων μειωμένων ταινιών

Τα συστήματα MVR μπορούν να χρησιμοποιήσουν την απλή συμπίεση ατμού ή τις περίπλοκες αντλίες ριζών

Τα συστήματα MVR μπορούν να έχουν τη χαμηλή υγρή παύση, ή να είναι μεγαλύτερα συστήματα δεξαμενών όγκου

Τα συστήματα MVR μπορούν να επιτύχουν ποικίλη εξάτμιση, το σχέδιο διαδικασίας και η ρευστή σύνθεση θα καθορίσουν αυτό

Λειτουργώντας σχέδιο αρχής

Λειτουργία

Η λειτουργία των δύο διαδικασιών εξάτμισης για την επεξεργασία του μαύρου ποτού πολτού αχύρου σίτου παρουσιάζεται στον πίνακα.

Λειτουργία δύο διαδικασιών εξάτμισης για το μαύρο ποτό πολτού χαρτιού

Σημείωση: Στην εκτίμηση δαπανών λειτουργίας: ατμός 150rmb/t, ηλεκτρική ενέργεια 0,6 rmb/KWH, νερό 0.5rmb/t.

Η επένδυση του συνδυασμένου εξοπλισμού διαδικασίας εξάτμισης αυξήθηκε: εξατμιστήρας (2500 τετρ.μέτρα) 375x10000 RMB Συμπιεστής 400x10000rmb, συνολικό 775x10000 RMB MVR

Ετήσια λειτουργούσα μείωση του κόστους της συνδυασμένης διαδικασίας εξάτμισης: 3672-2115 = 1557 (10000RMB)

Περίοδος επιστροφής αύξησης επένδυσης συνδυασμένης διαδικασίας εξάτμισης: 755 ÷ 1557=0.5year

Μπορεί να δει ότι παίρνοντας την κλίμακα 100t/του χ για παράδειγμα, η συνδυασμένη διαδικασία εξάτμισης μπορεί να ανακτήσει την αυξανόμενη επένδυση σε ένα εξάμηνο, και να σώσει 1557 (10000 RMB) κάθε χρόνο στο μέλλον, με τα ιδιαίτερα οικονομικά οφέλη.
