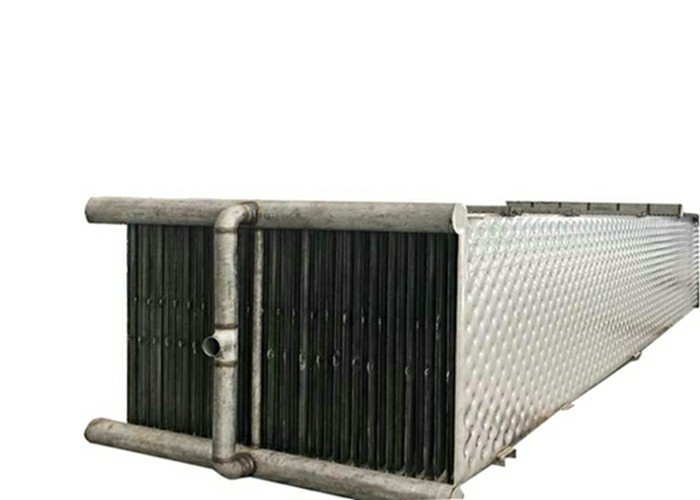

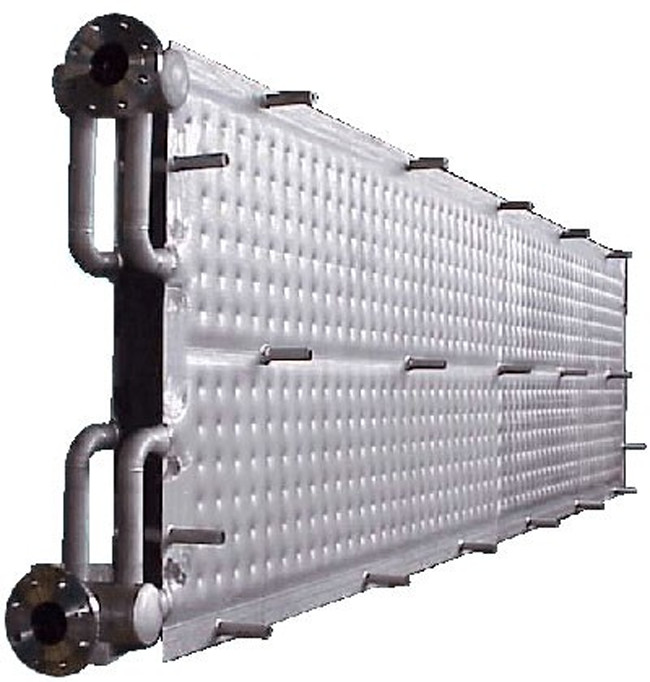

Πλάκα λακκών από ανοξείδωτο χάλυβα προσαρμόσιμου μεγέθους για εναλλάκτη θερμότητας
Οι εγκαταστάσεις εξάτμισης είναι καλά αποδεδειγμένες σε εγκαταστάσεις σε όλο τον κόσμο.Υπάρχει μια ποικιλία διαθέσιμων διαμορφώσεων και μοντέλων – από προ-εξατμιστήρες έως συρμούς εξάτμισης πολλαπλών αποτελεσμάτων – για να καλύψει ακόμη και τις πιο δύσκολες ανάγκες εξάτμισης μύλου χαρτοπολτού ή μονάδας αποβλήτων
Το κύριο πλεονέκτημα για τους εξατμιστές πολλαπλών αποτελεσμάτων είναι η χρήση αποδεδειγμένων επιφανειών θέρμανσης με έλασμα για υψηλή απόδοση και αξιοπιστία.
pp-εξάτμιση-φυτό-έλασμα

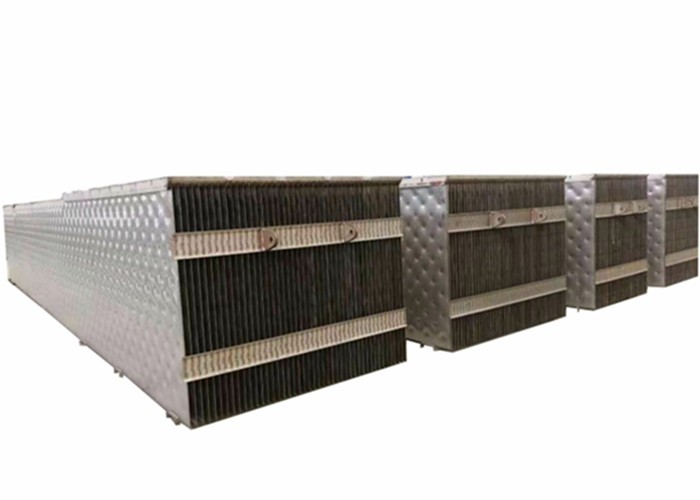

Φυτό εξάτμισης ελασματοποιημένο
επιφάνεια θέρμανσης με έλασμα
Ονομα | Σειρά πιάτων μαξιλαριού | Εναλλάκτης θερμότητας κελύφους και σωλήνα | Αποσπώμενος εναλλάκτης θερμότητας πλάκας | Σπειροειδής πλάκα εναλλάκτης θερμότητας |
Εύρος θερμοκρασίας λειτουργίας | <800℃ | <800℃ | <170℃ | <350℃ |
Μέγιστη πίεση | <60 bar | <200 bar | <32 bar | <25 bar |
Συντελεστής μεταφοράς θερμότητας στο νερό[W/m2·℃] | 3500 | 2700 | 5600 | 2000 |
Εφαρμογή ανταλλαγής θερμότητας αέρα και νερού | κατάλληλος | κατάλληλος | δεν ταιριάζει | Μερική εφαρμογή |
Βύθιση σε δεξαμενή ή νερό | κατάλληλος | Μερική εφαρμογή | δεν ταιριάζει | δεν ταιριάζει |
Συγκόλληση δεξαμενής και αντιδραστήρα | Εφαρμόσιμος | Δεν εφαρμόζεται | Δεν εφαρμόζεται | Δεν εφαρμόζεται |
Εγκαταστήστε στον υπάρχοντα αντιδραστήρα και σε άλλο εξοπλισμό | Ευέλικτη εφαρμογή | Μερική εφαρμογή | Δεν εφαρμόζεται | Δεν εφαρμόζεται |
Όλη συγκολλημένη κατασκευή | Εφαρμόσιμος | Εφαρμόσιμος | Δεν εφαρμόζεται | Δεν εφαρμόζεται |
Βαριά μολυσμένα υγρά και άλλες εφαρμογές | Εφαρμόσιμος | Εφαρμόσιμος | Μερική εφαρμογή | Εφαρμόσιμος |
Βάρος ανά μονάδα επιφάνειας | χαμηλός | υψηλός | χαμηλός | υψηλός |
Πτώση μεμβράνης, συμπυκνωτή και εξατμιστή | κατάλληλος | κατάλληλος | Μερική εφαρμογή | Μερική εφαρμογή |
Το Black Liquor είναι ένα υποπροϊόν του πολτού από μύλους που παράγουν προϊόντα από δέντρα, όπως το χαρτί.Επί του παρόντος χρησιμοποιείται για την ανάκτηση χημικών μαγειρικών ουσιών και την παραγωγή ατμού υψηλής πίεσης που χρησιμοποιείται στη διαδικασία παραγωγής χαρτοπολτού και χαρτιού.Αποτελείται από διαφορετικά συστατικά από αυτές τις διεργασίες όπως λιγνίνη, ημικυτταρίνη, υδροξείδιο του νατρίου (NaOH) και θειούχο νάτριο (Na2S).Η ένωση λιγνίνης στο μαύρο υγρό μπορεί να χρησιμοποιηθεί για την παραγωγή βιοκαυσίμων, αλλά μπορεί να είναι ακριβή στην παραγωγή και έτσι τα καύσιμα που παράγονται από αυτήν δεν είναι πολύ συνηθισμένα.
Ωστόσο, και σύμφωνα με τον Διεθνή Οργανισμό Ενέργειας (IEA), το μέλλον της χρήσης του μαύρου ποτού ως καυσίμου είναι πολλά υποσχόμενο και θεωρείται ως το πέμπτο πιο σημαντικό καύσιμο στη γη!
Εξάτμιση μαύρου ποτού
Το μαύρο υγρό που ανακτάται από την πολτοποίηση περιέχει 14-17% διαλυμένα στερεά
Αυτά τα στερεά αποτελούνται από περίπου 1/3 ανόργανες χημικές ουσίες που περιέχονται στο λευκό υγρό που προστέθηκε στον χωνευτήρα
Τα υπόλοιπα 2/3 αποτελούνται από οργανικές χημικές ουσίες που εξάγονται από το ξύλο
Το μαύρο υγρό πρέπει να συμπυκνώνεται σε στερεά πάνω από 60% έτσι ώστε να καεί χωρίς συμπληρωματικό καύσιμο
Βασικές απαιτήσεις διαδικασίας
Αποτελεσματική χρήση ενέργειας
Αποτελεσματικός διαχωρισμός υδρατμών από μαύρο ποτό
Σωστός διαχωρισμός μεθανόλης, σαπουνιού ταλλέλαιου
Συμπύκνωση μαύρου υγρού σε 75-85% ξηρά στερεά
Εξάτμιση
Αποστολή:
Εξάτμιση ασθενούς μαύρου υγρού για διαχωρισμό του νερού και δημιουργία εύφλεκτου προϊόντος με ισχυρό μαύρο υγρό
Οι τρεις κύριες διεργασίες που συμβαίνουν στον εξατμιστή είναι:
Μαύρο ποτό + θερμότητα σε έντονο μαύρο ποτό + νερό + ατμός
Συμπύκνωμα + Ατμός για καθαρισμό + Ακάθαρτο συμπύκνωμα + NCG
Μαύρο λικέρ σε Μαύρο λικέρ + Σαπούνι (μόνο μαλακό ξύλο)
Πώς να φτάσετε το 80-85% των ξηρών στερεών;
Λόγω του υψηλού ιξώδους
MP-steam ως θερμαντικό μέσο
θερμοκρασία υγρού 175 ℃ στον τελικό συμπυκνωτή
Χρόνος κατακράτησης ποτών
Ο εξατμιστής λειτουργεί επίσης ως αντιδραστήρας LHT
Υλικό κατασκευής διπλής όψης
Η υψηλή περιεκτικότητα σε αλκάλια μπορεί να προκαλέσει διάβρωση λόγω καταπόνησης (SCC)
Ενεργειακή απόδοση για μειωμένο κόστος
Υψηλότερα ξηρά στερεά υγρά με μέγιστη διαθεσιμότητα με χρήση τεχνολογίας κρυστάλλωσης
Τα καθαρότερα επαναχρησιμοποιήσιμα συμπυκνώματα που χρησιμοποιούν την ελάχιστη ποσότητα ατμού
Χαμηλότερη κατανάλωση ατμού και ηλεκτρικής ενέργειας
Αυτοκαθαριζόμενο
Ανέχεται ακόμη και τη μη διαλυτή απολέπιση
