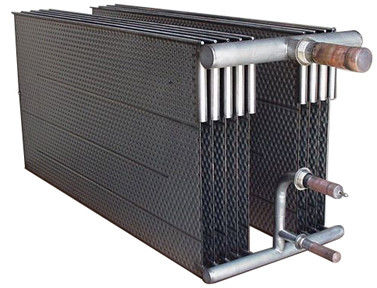

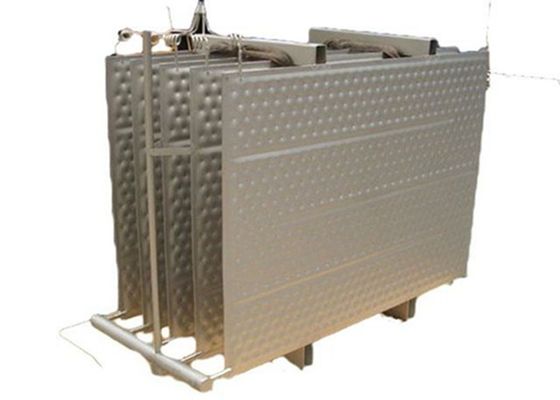

Ενωμένος στενά ανταλλάκτης θερμότητας τύπων πιάτων Ss304 για τον εξατμιστήρα MVR

                                      Εναλλάκτης θερμότητας πλάκας τύπου SS304 για εξατμιστήρα MVR θέρμανσης νερού, λαδιού, χυμού

Σχεδιασμός που δεν αφρίζει

Οι χαμηλές ταχύτητες ατμού μέσα στον εξατμιστή, οι χαμηλοί ρυθμοί διάτμησης και η κατασκευή μεμβράνης που πέφτει ελεύθερης ροής είναι πλεονεκτήματα του σχεδιασμού για την ελαχιστοποίηση της δημιουργίας αφρού.Αυτό είναι ιδιαίτερα σημαντικό στους εξατμιστές MVR, όχι μόνο για τη μεγιστοποίηση της παραγωγής καθαρού συμπυκνώματος, αλλά και για την προστασία του συμπιεστή ή του ανεμιστήρα.

Σχεδιασμός χωρίς πρίζα

Η ομοιόμορφη κατανομή του ποτού πάνω από τα ελάσματα και η συνεχής ανακατανομή του υγρού που δημιουργείται από το σχήμα της επιφάνειας του ελάσματος εξασφαλίζουν μια πλήρως υγρή επιφάνεια θέρμανσης και εξαλείφουν την τοπική απολέπιση ή την υπερσυγκέντρωση του υγρού.Η επιφάνεια θέρμανσης lamella διασφαλίζει ότι η υδατοδιαλυτή απολέπιση μπορεί να ξεπλυθεί με μια απλή πλύση αραίωσης, εξαλείφοντας την ανάγκη για χρονοβόρες και δαπανηρές διακοπές για τον καθαρισμό.

Εξατμιστήρας μηχανικής επανασυμπίεσης ατμών (MVR).

Η μηχανική επανασυμπίεση ατμών μειώνει την ενέργεια που χρησιμοποιείται στη διαδικασία εξάτμισης έως και 90% σε σύγκριση με τα συμβατικά συστήματα.

Λειτουργεί με την επαναχρησιμοποίηση της θερμικής ενέργειας που περιέχεται στον ατμό. Αυτή η ενέργεια διαφορετικά θα σπαταληθεί. Σε μια τυπική μονάδα εξάτμισης μεμβράνης που πέφτει, το υγρό τροφοδοσίας εισέρχεται στην κορυφή ενός κατακόρυφου θαλάμου που ονομάζεται Calandria. Το υγρό διασκορπίζεται σε μεγάλο αριθμό κατακόρυφων σωλήνες καθώς ρέει προς τα κάτω τείνει να σχηματίσει μια μεμβράνη στο εσωτερικό του σωλήνα. Μεταξύ των άνω και των κάτω τμημάτων του Calandria υπάρχει ένα σφραγισμένο σημείο όπου οι σωλήνες περνούν μέσα από ένα χιτώνιο ατμών υψηλής θερμοκρασίας. Αυτό το τμήμα λειτουργεί ως εναλλάκτης θέρμανσης.Καθώς ο ζεστός ατμός συμπυκνώνεται στο εξωτερικό των σωλήνων, απελευθερώνει λανθάνουσα θερμότητα που αυξάνει τη θερμοκρασία του υγρού τροφοδοσίας στους σωλήνες. Μέχρι τη στιγμή που το υγρό τροφοδοσίας φεύγει από τον πυθμένα του σωλήνα, μεγάλο μέρος του νερού έχει εξατμιστεί και αφήνεται ένα συμπυκνωμένο παχύρρευστο υγρό. Το νερό που έχει εξατμιστεί αφήνει τον σωλήνα ως ατμό. Στο κάτω τμήμα του Calandria, συγκεντρώνεται μέρος του συμπυκνωμένου υγρού και μπορεί να αναρροφηθεί, το ζεστό μείγμα περνά σε έναν ψυχρότερο θάλαμο που ονομάζεται διαχωριστής όπου περισσότερο από το συμπυκνωμένο υγρό πέφτει στον πυθμένα για να απομακρυνθεί και ο ατμός ανεβαίνει προς τα πάνω. Αυτός ο ατμός περιέχει τώρα το μεγαλύτερο μέρος της ενέργειας που τροφοδοτήθηκε αρχικά στο σύστημα.

Ο ανεμιστήρας τούρμπο αναρροφά τον ατμό από τον διαχωριστή και τον συμπιέζει εκ νέου, αυξάνοντας την πίεση και έτσι αυξάνοντας τη θερμοκρασία στο σημείο όπου ο ατμός μπορεί να χρησιμοποιηθεί ξανά ως πηγή θερμότητας. Η μονάδα είναι εξαιρετικά στιβαρή, αεριοστεγής ανεμιστήρας turbo ταιριάζει ιδανικά στην πίεση, τις θερμοκρασίες και τους όγκους της διαδικασίας εξάτμισης MVC. Στην καρδιά του βρίσκεται μια πτερωτή εξαιρετικά υψηλής ταχύτητας με ταχύτητα κορυφής πάνω από 1000 Km/h μεγαλύτερη από την ταχύτητα ενός αεροσκάφους jet. Ο ρότορας έχει πιθανώς την υψηλότερη κορυφή ταχύτητα οποιασδήποτε συγκολλημένης πτερωτής που έχει κατασκευαστεί ποτέ. Ο επαναθερμασμένος ατμός μπορεί στη συνέχεια να τροφοδοτηθεί πίσω στο Calandria για να παρέχει τη θερμική ενέργεια που απαιτείται για την εξάτμιση περισσότερου υγρού τροφοδοσίας καθώς διέρχεται από τους σωλήνες. Η διαδικασία μηχανικής συμπίεσης ατμών είναι μια διαδικασία υψηλής ενεργειακής απόδοσης και οικονομικός τρόπος διατήρησης και επαναχρησιμοποίησης της λανθάνουσας θερμότητας που περιέχεται στον ατμό. Ενέργεια που διαφορετικά θα σπαταλούσε. Μόλις ξεκινήσει η διαδικασία και ανέβει η θερμοκρασία, η μόνη ενέργεια που απαιτείται είναι το ηλεκτρικόice για να οδηγείτε τον ανεμιστήρα Turbo.

Καθώς το ενεργειακό κόστος αυξάνεται, η χρήση εξατμιστών μηχανικής επανασυμπίεσης ατμών (MVR) έχει επίσης αυξηθεί.Η δυνατή εξοικονόμηση ενέργειας με τη χρήση τεχνολογίας MVR είναι σημαντική.Οι εξατμιστές MVR έχουν σχεδιαστεί για να λειτουργούν με πολύ χαμηλή ειδική κατανάλωση ενέργειας ενώ παράγουν καθαρό συμπύκνωμα για την ελαχιστοποίηση της κατανάλωσης γλυκού νερού στο μύλο.

Η καλύτερη δυνατή ενεργειακή απόδοση

Σε σύγκριση με τους εξατμιστές πολλαπλών αποτελεσμάτων, οι εξατμιστές MVR καταναλώνουν σημαντικά λιγότερη ενέργεια.

Τα πιο καθαρά συμπυκνώματα

Ο εξαιρετικά αποτελεσματικός διαχωρισμός συμπυκνωμάτων στους αγωγούς και τα ελάσματα του εξατμιστή, καθώς και η ενσωματωμένη απογύμνωση των βρώμικων κλασμάτων συμπυκνώματος, παράγουν καθαρό και επαναχρησιμοποιήσιμο νερό.

Τεχνικά Χαρακτηριστικά MVR

Η τεχνολογία MVR χρησιμοποιεί τον παραγόμενο ατμό για θερμότητα αντί για ακριβές πηγές θερμότητας

Η τεχνολογία MVR δεν απαιτεί πύργο ψύξης, μειώνοντας σημαντικά τη χρήση του νερού ψύξης

Η τεχνολογία MVR είναι πιο αποτελεσματική από την παραδοσιακή τεχνολογία εξάτμισης πολλαπλών επιπτώσεων εξοικονομώντας ενέργεια και μειώνοντας το λειτουργικό κόστος

Η τεχνολογία MVR είναι πραγματικά εξοικονόμηση ενέργειας, εξοικονόμηση νερού, φιλική προς το περιβάλλον και βοηθά στην ανακύκλωση των πόρων

Η τεχνολογία MVR επιτυγχάνει εξάτμιση σε χαμηλή θερμοκρασία, μειώνοντας σημαντικά την επίδραση στο υλικό σας

Η δομή του συστήματος τεχνολογίας MVR είναι απλή, πλήρως αυτοματοποιημένη, με συνεχή λειτουργία

Τα συστήματα MVR αποτελούνται από έναν εξατμιστή, έναν συμπιεστή ατμών, διαχωριστές, αντλίες, σωληνώσεις, όργανα και εξαρτήματα ηλεκτρικού ελέγχου

Τα συστήματα MVR μπορούν να σχεδιαστούν γύρω από απλούς εξατμιστές ή εξελιγμένους εξατμιστές σωλήνων μεμβράνης πτώσης

Τα συστήματα MVR μπορούν να χρησιμοποιούν απλές αντλίες συμπίεσης ατμών ή εξελιγμένες αντλίες ριζών

Τα συστήματα MVR μπορεί να έχουν χαμηλή συγκράτηση υγρού ή να είναι συστήματα δεξαμενών μεγαλύτερου όγκου

Τα συστήματα MVR μπορούν να επιτύχουν μια ποικιλία εξάτμισης, ο σχεδιασμός της διαδικασίας και η σύνθεση του υγρού θα καθορίσουν αυτό

Σχέδιο αρχής λειτουργίας

Λειτουργία

Η λειτουργία των δύο διεργασιών εξάτμισης για την επεξεργασία του μαύρου υγρού από άχυρο σιταριού φαίνεται στον πίνακα.

Λειτουργία δύο διεργασιών εξάτμισης για την επεξεργασία μαύρου υγρού χαρτοπολτού

Σημείωση: Εκτίμηση κόστους λειτουργίας: ατμός 150 rmb/t, ηλεκτρική ενέργεια 0,6 rmb/kWh, νερό 0,5 rmb/t.

Η επένδυση εξοπλισμού συνδυασμένης διεργασίας εξάτμισης αυξήθηκε: εξατμιστής (2500 m2) 375x10000 RMB;Συμπιεστής MVR 400x10000rmb, σύνολο 775x10000 RMB

Ετήσια μείωση λειτουργικού κόστους της συνδυασμένης διαδικασίας εξάτμισης: 3672-2115 = 1557 (10000 RMB)

Περίοδος απόσβεσης αύξησης της επένδυσης συνδυασμένης διαδικασίας εξάτμισης: 755 ÷ 1557=0,5 έτος

Μπορεί να φανεί ότι λαμβάνοντας ως παράδειγμα την κλίμακα των 100 t/h, η συνδυασμένη διαδικασία εξάτμισης μπορεί να ανακτήσει την αυξημένη επένδυση σε μισό χρόνο και να εξοικονομήσει 1557 (10000 RMB) κάθε χρόνο στο μέλλον, με σημαντικά οικονομικά οφέλη.
