SUS304 ενιαίο διπλό αποτυπωμένο σε ανάγλυφο σχεδιάγραμμα ASMI ανταλλακτών θερμότητας πιάτων μαξιλαριών

Μαξιλαριών πιάτων καυτή πώλησης υψηλής δύναμης ενιαία διπλή αποτυπωμένη σε ανάγλυφο σχεδιαγράμματος νερού θέρμανση ψύξης πίεσης διογκώσιμη συγκεκριμένη
Περιγραφή
Οι ανταλλάκτες θερμότητας πιάτων μαξιλαριών είναι μια κατηγορία πλήρως ενωμένου στενά σχεδίου ανταλλακτών θερμότητας, που εκθέτουν έναν κυματιστό, «μαξιλάρι-διαμορφωμένη» επιφάνεια που διαμορφώνεται με μια διαδικασία πληθωρισμού. Έναντι του συμβατικότερου εξοπλισμού, όπως οι ανταλλάκτες θερμότητας κοχυλιών και σωλήνων και πιάτων και πλαισίων, τα πιάτα μαξιλαριών είναι μια αρκετά νέα τεχνολογία. Λόγω της γεωμετρικής ευελιξίας τους, χρησιμοποιούνται καθώς επίσης και ανταλλάκτες θερμότητας «πιάτο-τύπων» και ως σακάκια για την ψύξη ή τη θέρμανση των σκαφών. Ο εξοπλισμός πιάτων μαξιλαριών δοκιμάζει αυτήν την περίοδο την αυξανόμενες προσοχή και την εφαρμογή στη βιομηχανία διαδικασίας.

Κατασκευή
Τα πιάτα μαξιλαριών κατασκευάζονται με μια διαδικασία πληθωρισμού, όπου δύο λεπτά φύλλα μετάλλων σημείο-ενώνονται στενά ο ένας στον άλλο πέρα από την ολόκληρη επιφάνεια από το λέιζερ ή τη συγκόλληση αντίστασης. Οι πλευρές των πιάτων σφραγίζονται από τη συγκόλληση ραφών, εκτός από τους συνδέοντας λιμένες. Τέλος, το χάσμα μεταξύ των λεπτών φύλλων μετάλλων διατηρείται σταθερή ατμοσφαιρική πίεση από ένα υδραυλικό ρευστό προκαλώντας μια πλαστική διαμόρφωση των πιάτων, η οποία οδηγεί τελικά στη χαρακτηριστική κυματιστή επιφάνειά τους.

Κατ 'αρχήν, υπάρχουν δύο διαφορετικοί τύποι πιάτων μαξιλαριών: ενιαίος-αποτυπωμένος σε ανάγλυφο και διπλός-αποτυπωμένος. Τα πρώτα διαμορφώνουν συνήθως τους διπλούς τοίχους των καλυμμένων σκαφών, ενώ τα τελευταία συγκεντρώνονται σε έναν σωρό (τράπεζα) για να κατασκευάσουν τους ανταλλάκτες θερμότητας πιάτων μαξιλαριών. Τα ενιαίος-αποτυπωμένα σε ανάγλυφο πιάτα μαξιλαριών διαμορφώνονται όταν το πιάτο βάσεων είναι σημαντικά παχύτερο από το τοπ πιάτο. Το λεπτύτερο τοπ πιάτο παραμορφώνει, ενώ το πιάτο βάσεων παραμένει αεροπλάνο.

Επιπλέον, τα πιάτα μαξιλαριών είναι συνήθως εξοπλισμένα με τη συγκόλληση ραφών «διαφραγμάτων», τα οποία προσφέρουν μια στοχοθετημένη καθοδήγηση ροής στα κανάλια πιάτων μαξιλαριών σε περιπτώσεις, όπου η διανομή ροής ή η ρευστή ταχύτητα να είναι ένα ζήτημα. Μια μέθοδος για την καθοδήγηση ροής από τα διαφράγματα στα κανάλια μεταξύ των παρακείμενων πιάτων μαξιλαριών στους ανταλλάκτες θερμότητας πιάτων μαξιλαριών, έχει προταθεί πρόσφατα μέσα.

Λόγω της κατασκευής τους, τα πιάτα μαξιλαριών σφραγίζονται ερμητικώς, έχουν μια υψηλή δομική σταθερότητα και η κατασκευή τους είναι συνήθως αυτοματοποιημένη και ιδιαίτερα εύκαμπτη. Τα πιάτα μαξιλαριών μπορούν να χρησιμοποιηθούν στις πιέσεις > MPA 100 και θερμοκρασίες μέχρι 800 °C.

Τεχνικές παράμετροι



Εφαρμογές
Η εφαρμογή των πιάτων μαξιλαριών είναι πολύ εκτενής, λόγω των ευνοϊκών ιδιοτήτων τους όπως η υψηλή γεωμετρική ευελιξία και το καλό προσαρμοστικότητα σχεδόν σε κάθε διαδικασία. Η εφαρμογή τους εξαρτάται από την ελλοχεύουσα κατασκευή τους, δηλ. τράπεζες πιάτων μαξιλαριών ή καλυμμένες δεξαμενές πιάτων μαξιλαριών. Η σχετικά επίπεδη εξωτερική επιφάνεια είναι εύκολο να καθαριστεί και κατάλληλο για το υψηλό λέρωμα ή τις υγειονομικές εφαρμογές, αλλά η εσωτερική επιφάνεια έχει τις λεπτές ραφές γύρω από κάθε συγκόλληση σημείων και δεν είναι εύκολο να καθαριστεί, επομένως η εσωτερική επιφάνεια είναι μόνο κατάλληλη για μη-τα ρευστά όπως το νερό, τον ατμό ή τις ψυκτικές ουσίες.

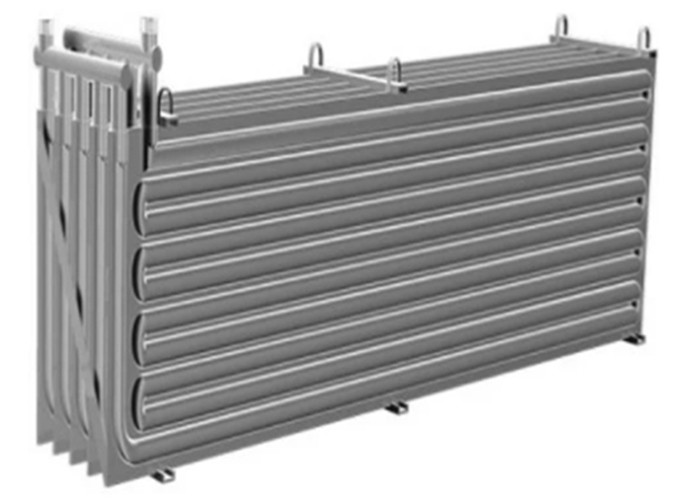

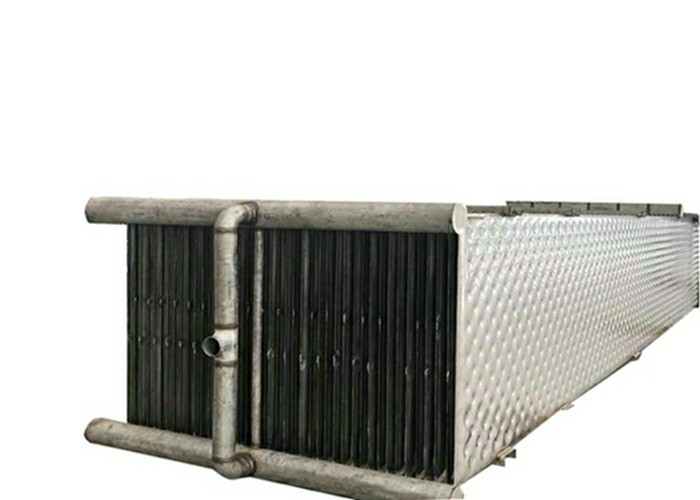

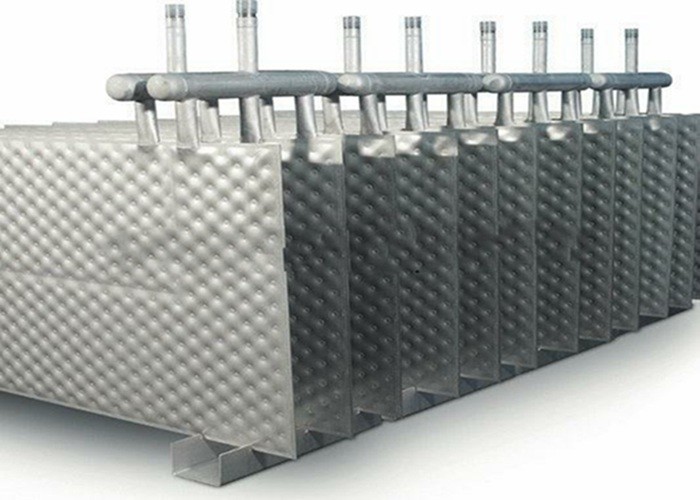

1. Τράπεζες πιάτων μαξιλαριών (ανταλλάκτες θερμότητας)
Οι τράπεζες πιάτων μαξιλαριών χρησιμοποιούνται χαρακτηριστικά στις εφαρμογές που περιλαμβάνουν το υγρού-υγρού, υγροποιημένου αερίου, υψηλό ιξώδες ή τα βρώμικα μέσα, τις απαιτήσεις απώλειας χαμηλής πίεσης, τη συμπύκνωση (π.χ. τοπ συμπυκνωτές), την εξάτμιση μειωμένων ταινιών (π.χ. βιομηχανία χαρτιού & πολτού), τα reboilers, την κατάψυξη νερού, την ξήρανση των στερεών, την παραγωγή πάγου νιφάδων (βιομηχανία τροφίμων) και περισσότεροι. Επίσης συνήθως χρησιμοποιούνται ως ψυγεία βύθισης (π.χ. στην ηλεκτρολυτική επιμετάλλωση), όπου οι τράπεζες βυθίζονται άμεσα στη δεξαμενή. Οι τράπεζες μπορούν να κατασκευαστούν για να επιτρέψουν στα μεμονωμένα πιάτα για να χωριστούν από το σωρό, επιτρέποντας τον εύκολη καθαρισμό ή τη συντήρηση.

2. Καλυμμένες δεξαμενές πιάτων μαξιλαριών
Η πιό εκτενής εφαρμογή των πιάτων μαξιλαριών είναι μέχρι σήμερα με τα καλυμμένα σκάφη, λόγω της ευελιξίας τους, την πλήρη κάλυψη επιφάνειας για τη μεταφορά θερμότητας, το χαμηλό ρευστό κρατά ψηλά, ευνοϊκοί κόστος παραγωγής & χρόνος, και εύκολος καθαρισμός, ειδικά στις αποστειρωμένες εφαρμογές. Οι δεξαμενές μπορούν να εξοπλιστούν με τα πολλαπλάσια σακάκια πέρα από την επιφάνειά της, που περιλαμβάνει επίσης το κατώτατο σημείο δεξαμενών, π.χ. κωνικός ή dished, και μπορούν να περιλάβουν τα πρόσθετα κυλινδρικά κοχύλια μέσα στη δεξαμενή. Οι χαρακτηριστικοί τομείς της εφαρμογής του μαξιλαριού καλύπτουν τις καλυμμένες δεξαμενές είναι στη βιομηχανία τροφίμων και ποτών και στη χημική ουσία και τη βιομηχανία φαρμάκων. Αυτά τα σακάκια αναφέρονται επίσης ως «σακάκια λακκακιών».







FAQ
1. Έχετε την υπηρεσία cOem; Παρέχετε τα μέρη; Ναι, εφ' όσον εσείς μας παρέχουμε το σχέδιο και οι λεπτομερείς απαιτήσεις σας.
2. Πώς μπορούμε να ανακαλύψουμε εύκολα ότι ο καταλληλότερος υποβάλλει σε φυγοκέντρωση; Έχουμε δοκιμάσει την ομάδα μηχανικών για να σας βοηθήσουμε να κάνετε την πρότυπη επιλογή, εφ' όσον μας παρέχετε τα λεπτομερή υλικά χαρακτηριστικά επεξεργασίας.

3. Θα αποστείλετε τους τεχνικούς για την εγκατάσταση και την ανάθεση; Ναι, μπορούμε, εμείς να κάνουμε τα μέρη της υπηρεσίας, παρακαλώ να αναφερθούν στο μετέπειτα μέρος πωλήσεών μας.

4. Ποιο είναι το πλεονέκτημά σας έναντι των ανταγωνιστών σας; Ποιότητα και εμπειρία. Είμαστε η κορυφή υποβάλλουμε τον προμηθευτή στην Κίνα σε φυγοκέντρωση, τα σχέδια και οι δομές μας είναι παρόμοια με το άλφα παγκόσμιων ηγετών Laval, Westfaliar, Flottweg κ.λπ.

5. Πώς προστατεύετε την ποιότητα; Το εργοστάσιό μου είναι κύρια κράτος επιχείρηση με περισσότερο από 100 έτη εμπειρίας, η ακριβής αρχή λεητουργίας εκτελείται, προηγμένος επεξεργαμένος τις μηχανές εγγυηθείτε την ακρίβεια όλων των συστατικών, οι εργαζόμενοι με την άδεια λειτουργίας, μέρη παίρνουν την πολυεπεξεργασία, τα transmission&electrical μέρη είναι διεθνούς διάσημου εμπορικού σήματος. Οι σειρές δοκιμής και επιθεώρησης γίνονται σε ολόκληρο το παράγοντας στάδιο.

6. Μπορούμε να επισκεφτούμε το τέλος σας - χρήστης ή να τους έρθουμε σε επαφή με; Ναι, οι χρήστες είναι σε εσωτερικό και στο εξωτερικό, μπορούμε να σας παρέχουμε ο κατάλογος ονόματος. Μπορείτε να πάτε εκεί ή επαφή να πάρετε περισσότερες πληροφορίες.
