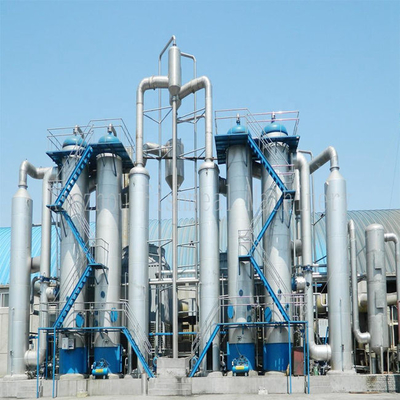

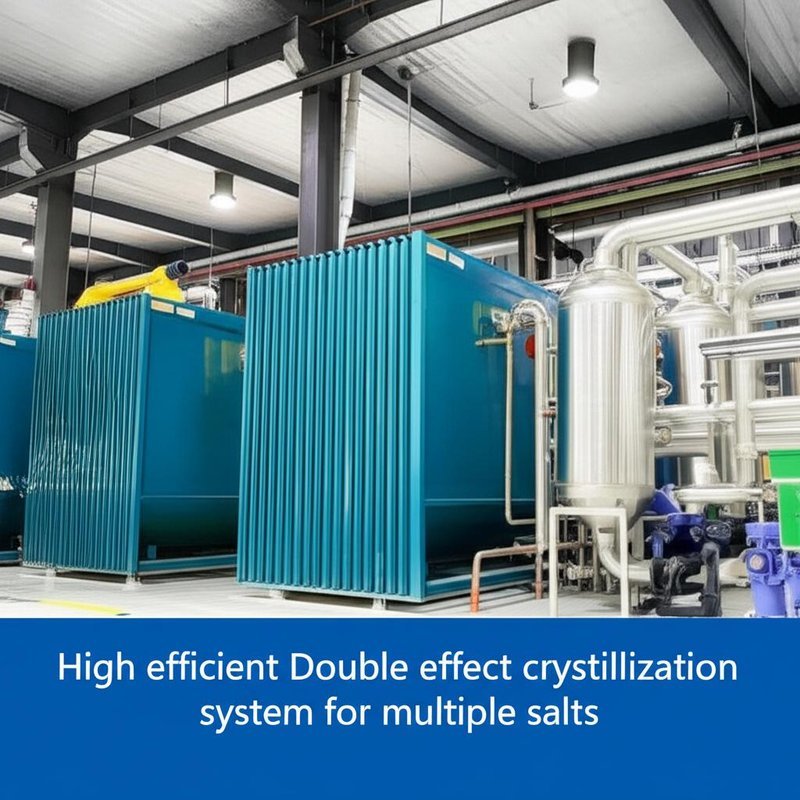

Υψηλής απόδοσης σύστημα κρυστάλλωσης διπλής επίδρασης για πολλαπλά άλατα
Η Hanpu σχεδιάζει και προμηθεύει συστήματα εξάτμισης και κρυστάλλωσης κενού διπλού αποτελέσματος για εφαρμογές πολλαπλών αλάτων όπως NaCl, KCl, (NH4)2SO4, Na2SO4, οξικό νάτριο και μικτές άλμη. Η συμπαγής μας διάταξη δύο εφέ προσφέρει ισχυρή εξοικονόμηση ενέργειας, ακριβή έλεγχο του μεγέθους των κρυστάλλων και αξιόπιστη λειτουργία τόσο για νέες εγκαταστάσεις όσο και για αναβαθμίσεις στο φαιό αγρό.
Παράμετροι Τεχνολογίας
| Μοντέλο |
DE-500 |
DE-1000 |
DE-1500 |
DE-2000 |
| Εξάτμιση (kg/h) |
500 |
1000 |
1500 |
2000 |
| Κατανάλωση ατμού (kg/h) |
≤250 |
≤500 |
≤750 |
≤1000 |
| Διαστάσεις Μ×Π×Υ (m) |
4×1,5×3,3 |
5×1,6×3,5 |
6×1,6×3,7 |
6,5×1,7×4,3 |
| Κύκλος κατανάλωσης νερού (t/h) |
6 |
12 |
15 |
18 |
Εύρος λειτουργίας (κοινό σε όλα τα μοντέλα)
| Θερμοκρασία εξάτμισης -- Πρώτη επίδραση (°C) |
80-90 |
| Θερμοκρασία εξάτμισης -- Δεύτερη επίδραση (°C) |
55-70 |
| Κενό -- First Effect (MPa) |
0,02-0,04 |
| Κενό -- Δεύτερη επίδραση (MPa) |
0,05-0,06 |
| Πίεση ατμού (MPa) |
<0,25 |
| Αναλογία συγκέντρωσης |
1,2-1,3 |
Χαρακτηριστικά συστήματος
Ενεργειακή Απόδοση
Τυπική οικονομία ατμού ~1,8-2,2 kg νερού/kg ενεργού ατμού (μεγαλύτερη με TVR), μειώνοντας το κόστος χρήσης έναντι συστημάτων απλής επίδρασης.
Ποιότητα Κρυστάλλου
Αυστηρός έλεγχος του υπερκορεσμού, της πυκνότητας του μάγματος, του χρόνου παραμονής και της σποράς για την επίτευξη του στόχου PSD και της καθαρότητας.
Χαμηλή ρύπανση & εύκολο CIP
Οι βελτιστοποιημένες ταχύτητες και η ροή θερμότητας μειώνουν την απολέπιση σε θερμικές επιφάνειες. Το αυτοματοποιημένο CIP επαναφέρει γρήγορα την τιμή U.
Ευέλικτο σε πολλαπλά άλατα
Συνταγές επεξεργασίας με δυνατότητα εναλλαγής για συστήματα χλωριούχου, θειικού, φωσφορικού και οξικού. συμβατό με upstream RO/NF και downstream φυγοκεντρητές/στεγνωτήρες.
Πώς λειτουργεί η κρυστάλλωση διπλού αποτελέσματος
- Προθέρμανση & Απαέρωση: Η τροφοδοσία προθερμαίνεται χρησιμοποιώντας ατμούς συμπυκνώματος/αναβοσβήνει. αφαιρούνται τα μη συμπυκνώσιμα για να σταθεροποιηθούν τα σημεία βρασμού.
- Επίδραση 1 (Υψηλότερο T/P): Η εξάτμιση με φίλμ πτώσης ή αναγκαστικής κυκλοφορίας αυξάνει τη συγκέντρωση κοντά στη μετασταθερή ζώνη.
- Εφέ 2 (Κάτω T/P, κενό): Ο δευτερεύων ατμός από το Εφέ 1 θερμαίνει το Εφέ 2. Η ελεγχόμενη ψύξη με φλας και/ή η ψύξη με εξάτμιση αναπτύσσουν υπερκορεσμό.
- Κρυσταλλοποιητής: Η διαμόρφωση OSLO/FC ή διαφράγματος σωλήνα βύθισης διαχειρίζεται την πυκνότητα και την ανάπτυξη του μάγματος, περιορίζοντας τα λεπτά.
- Διαχωρισμός στερεού-υγρού: Η φυγόκεντρος ή το φίλτρο πίεσης ανακτά τους κρυστάλλους. Το μητρικό ποτό ανακυκλώνεται ή καθαρίζεται με βάση τη συσσώρευση ακαθαρσιών.
- CIP & Turnaround: Αυτοματοποιημένοι κύκλοι αλκαλίων/οξέων με τελικά σημεία αγωγιμότητας. σύντομο χρόνο διακοπής μεταξύ των καμπανιών.
Ροή εργασιών παράδοσης
Ανάλυση τροφοδοσίας και στόχοι → Θερμικός σχεδιασμός & ισορροπία θερμότητας/μάζας → Επικύρωση πιλότου (όπως απαιτείται) → Λεπτομερής μηχανική → Κατασκευή & FAT → Εγκατάσταση και θέση σε λειτουργία → Δοκιμές απόδοσης & εκπαίδευση → Σέρβις και ανταλλακτικά κύκλου ζωής.
Τα στοιχεία απόδοσης είναι ενδεικτικά. Ο τελικός σχεδιασμός επιβεβαιώνεται από εργαστηριακά δεδομένα, καμπύλες BPE/ιξώδους, εκτίμηση διάβρωσης/κλιμάκωσης και συνθήκες χρησιμότητας του χώρου.
