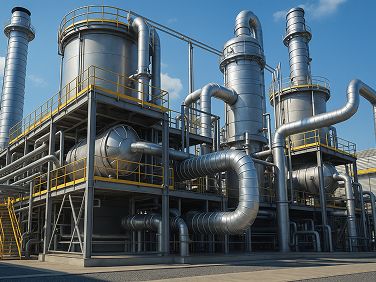

Εξοπλισμός Εξάτμισης Πολλαπλών Εφέ Πτώσης Φιλμ για Επεξεργασία Εκροών
Ένα αρθρωτό MEE πτώσης/λεπτού φιλμ σύστημα για τη συγκέντρωση βιομηχανικών εκροών και την ενεργοποίηση κρυσταλλοποίησης κενού ή επαναχρησιμοποίησης νερού. Βελτιστοποιημένο για οικονομία ατμού, μικρό αποτύπωμα και συνεχή, αυτοματοποιημένη λειτουργία σε απόβλητα χαρτοποιίας, άλμης αλατοποίησης και ποικίλων βιομηχανικών ροών.
Χαμηλότερες Χρήσεις
Κάθε αποτέλεσμα επαναχρησιμοποιεί τον ατμό του προηγούμενου αποτελέσματος ως μέσο θέρμανσης, μειώνοντας δραστικά τον φρέσκο ατμό ανά kg νερού που εξατμίζεται.
Καθαρή Λειτουργία
Η κλειστή λειτουργία κενού με σωλήνες γυαλισμένους σαν καθρέφτης μετριάζει τη ρύπανση και απλοποιεί το CIP.
Αρθρωτό & Συντηρήσιμο
Τα τμήματα σκι και οι προσβάσιμοι σωλήνες συντομεύουν τα παράθυρα εγκατάστασης και συντήρησης.
Περιγραφή Διαδικασίας — Παράδειγμα Παράλληλης Ροής
Η τροφοδοσία εισέρχεται στο κύκλωμα πρώτου αποτελέσματος, αναμιγνύεται με κυκλοφορούντα υγρά και θερμαίνεται με ζωντανό ατμό στον θερμαντήρα H. Στον εξατμιστή V1, το νερό εξατμίζεται στο σημείο βρασμού του. Το υγρό περνά στη συνέχεια στο δεύτερο αποτέλεσμα χαμηλότερης πίεσης, όπου ο ατμός πρώτου αποτελέσματος γίνεται η πηγή θερμότητας. Αυτή η σταδιακή επαναχρησιμοποίηση συνεχίζεται σε όλα τα αποτελέσματα, μεγέθους ανά ανύψωση σημείου βρασμού, επιτρεπόμενο ΔT και καθήκον — μεγιστοποιώντας τη θερμική απόδοση και ελαχιστοποιώντας το OPEX.
Δομή
Πρώτο/δεύτερο/τρίτο αποτέλεσμα θερμαντήρες & διαχωριστές, προθερμαντήρες, τερματικός συμπυκνωτής, πακέτο κενού, αντλίες τροφοδοσίας/κυκλοφορίας/εκκένωσης/κονδενσάτου, και πλήρης οργανολογία (κενό, θερμοκρασία, πίεση, ροή, στάθμη). Προαιρετικά TVR ή MVR μονάδες μπορούν περαιτέρω να επαναχρησιμοποιήσουν δευτερεύοντες ατμούς.
Βασικά Χαρακτηριστικά
- Ρυθμός εξάτμισης: 500 kg/h έως 80 t/h.
- Υλικά: SS304 ή SS316L (άλλα κατόπιν αιτήματος).
- Λειτουργία κενού, χαμηλής θερμοκρασίας: Σύντομος χρόνος παραμονής. απαλό για ευαίσθητα στη θερμότητα συστατικά.
- Υγιεινά εσωτερικά: Οι σωλήνες χωρίς ραφή γυαλισμένοι σαν καθρέφτης μειώνουν την κλίμακα. εύκολο CIP.
- Υψηλός λόγος συγκέντρωσης: Η υδροδυναμική πτώσης φιλμ χειρίζεται ιξώδεις τροφοδοσίες. σύντομος χρόνος συγκέντρωσης.
- Αυτοματισμός: PLC/HMI, διασυνδέσεις, τάσεις, έλεγχος συνταγών.
- Προσαρμοσμένες σειρές διεργασιών: Διαμορφωμένο ανά χημική σύνθεση τροφοδοσίας, BPE και βοηθητικά προγράμματα πελάτη.
Εφαρμογές
Συγκέντρωση και επαναχρησιμοποίηση εκροών σε χαρτοποιία, χημικά & φαρμακευτικά, υφαντουργία/βαφή, τρόφιμα & ποτά, ζυθοποιεία, αυτοκίνητα; απόρριψη RO συγκέντρωση; ανάκτηση αλάτων μέσω κρυσταλλοποίησης κενού; ZLD προεπεξεργασία.

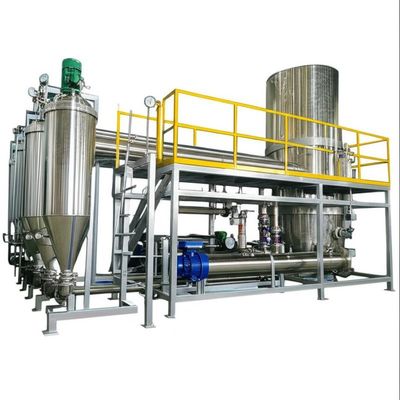

Τυπικός Εξατμιστής Πτώσης Φιλμ Τριών Αποτελεσμάτων — Προδιαγραφές & Τεχνικές Παράμετροι
| Παράμετρος / Προδιαγραφές | HP-3.0 | HP-4.5 | HP-6.0 | HP-9.0 | HP-12.0 | HP-15 | HP-20 | HP-24 | HP-30 | HP-50 |
|---|
| Χωρητικότητα εξάτμισης (kg/hr) | 3000 | 4500 | 6000 | 9000 | 12000 | 15000 | 20000 | 24000 | 30000 | 50000 |
| Κατανάλωση ακατέργαστου ατμού (kg/hr) | 900 | 1350 | 1800 | 2700 | 3600 | 4500 | 4500 | 7200 | 9000 | 15000 |
| Βαθμός κενού κάθε αποτελέσματος | Πρώτο Αποτέλεσμα | 0 |
| Δεύτερο Αποτέλεσμα | 448 |
| (mmHg) | Τρίτο Αποτέλεσμα | 640 |
| Θερμοκρασία εξάτμισης κάθε αποτελέσματος | Πρώτο Αποτέλεσμα | 99 |
| Δεύτερο Αποτέλεσμα | 76 |
| Τρίτο Αποτέλεσμα | 53 |
| Πίεση ατμού για εξάτμιση (MPa) | 0.6–1.0 (Απόλυτη πίεση) |
| Περιεκτικότητα σε στερεά στην τροφοδοσία (%) | 6–7 (παράδειγμα) |
| Περιεκτικότητα σε στερεά στην έξοδο (%) | 42–48 (παράδειγμα) |
Σύγκριση απόδοσης για διαφορετικούς εξατμιστές
| Στοιχείο | Εξατμιστής ενός αποτελέσματος | Εξατμιστής πολλαπλών αποτελεσμάτων | Εξατμιστής TVR | Εξατμιστής MVR |
|---|
| Κατανάλωση ενέργειας | Η κατανάλωση ενέργειας είναι πολύ υψηλότερη από άλλες. θεωρητικά, 1 τόνος νερού καταναλώνει 1 τόνο ατμού. | Σχετικά ενεργειακά εξοικονομητικό σε σχέση με το ένα αποτέλεσμα. | Βασίζεται σε παραδοσιακά πολλαπλά αποτελέσματα με ένα ακόμη αποτέλεσμα. απαιτεί ατμό υψηλότερης πίεσης για την οδήγηση. | Η πιο ενεργειακά αποδοτική επιλογή για εξατμιστές συνολικά, αλλά απαιτεί ~10–40 kW ηλεκτρικής ενέργειας για τον συμπιεστή. |
| Χώρος δαπέδου | Μικρό | Μεγάλο | Μεγάλο | Μικρό |
| Πηγές ενέργειας | Ατμός & ισχύς. χρειάζεται δίκτυο σωλήνων ατμού και λέβητα. | Ατμός & ισχύς. χρειάζεται δίκτυο σωλήνων ατμού και λέβητα. | Ατμός & ισχύς. χρειάζεται δίκτυο σωλήνων ατμού και ατμό υψηλής πίεσης. | Ηλεκτρική κίνηση. δεν χρειάζεται μεγάλο δίκτυο ατμού, σύστημα κυκλοφορίας κλειστού βρόχου. |
| Αυτοματισμός | Ημιαυτόματη | Πλήρης αυτόματη λειτουργία, συνεχής εξάτμιση | Πλήρης αυτόματη λειτουργία, συνεχής εξάτμιση | Πλήρης αυτόματη λειτουργία, συνεχής εξάτμιση |

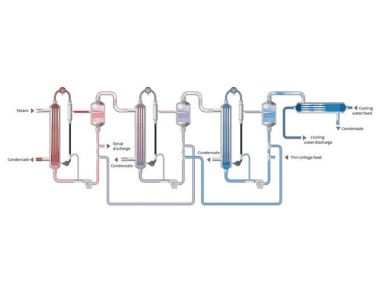

Διάγραμμα Αρχής Λειτουργίας

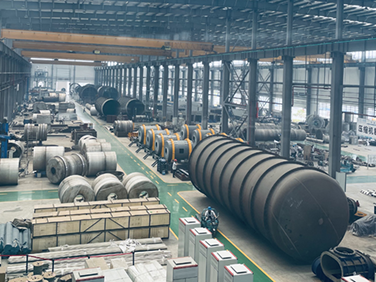

Ο χώρος παραγωγής μας
