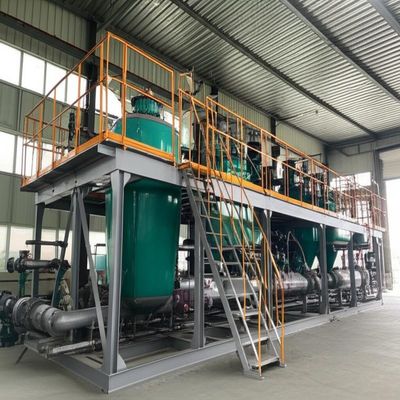

Αρθρωτός εξατμιστήρας πτώσης φιλμ πολλαπλών εφέ με κρυστάλλωση κενού για λύματα (βιομηχανίες χαρτιού και αλατιού)
Ένα αφαιρούμενο, ολισθηρόΜΕΕγραμμή σχεδιασμένη για συγκέντρωση μολυσμένου νερού και ανάκτηση αλατιού. Το σύστημα ισχύειπτώση/εξάτμιση λεπτής μεμβράνηςσε πολλαπλά εφέ υπό κενό, ακολουθούμενα απόκρυστάλλωση υπό κενό, παρέχοντας χαμηλή κατανάλωση ατμού, συμπαγές αποτύπωμα και σταθερή, συνεχή λειτουργία.

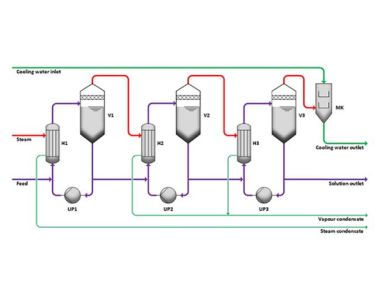

Περιγραφή διαδικασίας — Παράδειγμα αρχής παράλληλης ροής
Η τροφοδοσία εισέρχεται στο κύκλωμα του εξατμιστή πρώτης επίδρασης, αναμιγνύεται με το κυκλοφορούν υγρό και θερμαίνεται με ζωντανό ατμό στον θερμαντήρα Η. Στον εξατμιστή V1, το νερό εξατμίζεται ενώ το διάλυμα φθάνει τη θερμοκρασία βρασμού του. Το μερικώς συμπυκνωμένο υγρό ρέει στη συνέχεια στο δεύτερο αποτέλεσμα, το οποίο λειτουργεί σε χαμηλότερη θερμοκρασία και πίεση. Οι ατμοί από το πρώτο αποτέλεσμα λειτουργούν ως θερμαντικό μέσο για το δεύτερο αποτέλεσμα. Αυτή η σταδιακή επαναχρησιμοποίηση ατμού συνεχίζεται σε όλες τις επιπτώσεις, ανάλογα μεανύψωση του σημείου βρασμούκαι λειτουργικοί περιορισμοί, μεγιστοποιώντας τη θερμική απόδοση και ελαχιστοποιώντας τη ζήτηση κοινής ωφέλειας.
Δομή
Μια τυπική γραμμή μεμβράνης πτώσης πολλαπλών αποτελεσμάτων περιλαμβάνει πρώτο/δεύτερο/τρίτο αποτέλεσμαθερμαντήρες και διαχωριστές,προθερμαντήρες, τερματικόσυμπυκνωτής,σύστημα κενού,αντλίες τροφοδοσίας/κυκλοφορίας/εκκένωσης/συμπυκνώματος, διασύνδεσησωληνώσεις & βαλβίδες, και όργανα (μανόμετρο κενού, θερμόμετρα, μετρητές πίεσης, ροόμετρα, στάθμη και αγωγιμότητα όπου απαιτείται). Ενεργοποιούνται τα τμήματα που τοποθετούνται σε ολίσθησηαφαίρεση και συντήρησηχωρίς μακροχρόνιες διακοπές λειτουργίας.
Βασικά Χαρακτηριστικά
- Ρυθμός εξάτμισης:500 kg/h έως 80 t/h (τυποποιημένο εύρος).
- Υλικά:Ανοξείδωτο ατσάλιSS304ήSS316L.
- Κλειστό, λειτουργία κενού:Ταχεία εξάτμιση σεχαμηλές θερμοκρασίεςμε σύντομο χρόνο παραμονής.
- Εσωτερικά είδη υγιεινής:Οι γυαλισμένοι με καθρέφτη σωλήνες χωρίς ραφή μειώνουν τη ρύπανση και διευκολύνουνCIP.
- Χαμηλή θερμοκρασία εξάτμισης:Η προαιρετική επανεπαγωγή δευτερεύοντος ατμού (π.χ. αντλία θερμής πίεσης ψεκασμού) βελτιώνει τη χρήση θερμότητας και μειώνει τη θερμική έκθεση του προϊόντος.
- Υψηλή αναλογία συγκέντρωσης:Η υδροδυναμική μεμβράνης που πέφτει χειρίζεται υψηλότερα ιξώδη, αντιστέκεται στην απολέπιση και επιτρέπει σύντομους χρόνους συγκέντρωσης.
- Αυτοματοποίηση:PLC/HMI με κλειδώματα και καταγραφή δεδομένων. λειτουργία με βάση τη συνταγή.
- Ευελιξία διαδικασίας:Διαμορφώσιμα τρένα για να ταιριάζουν με τη χημεία τροφοδοσίας, το BPE και τα βοηθητικά προγράμματα πελατών. Το TVR/MVR μπορεί να ενσωματωθεί εάν απαιτείται.
Steam Economy
Κάθε πρόσθετο εφέ επαναχρησιμοποιεί τους ατμούς του προηγούμενου εφέ ως πηγή θερμότητας—μειώνοντας δραστικά τον φρέσκο ατμό ανά κιλό εξάτμισης.
Κρυστάλλωση υπό κενό
Σταθερός σχηματισμός κρυστάλλων και καθαρότερο συμπύκνωμα για επαναχρησιμοποίηση ή συμβατή εκκένωση.
Modular & Συντηρήσιμο
Οι αφαιρούμενες μονάδες και οι προσβάσιμες σωληνώσεις μειώνουν το χρόνο διακοπής λειτουργίας και απλοποιούν τις γενικές επισκευές.
Εφαρμογές
Σχεδιασμένο γιαλύματα παραγωγής χαρτιού,άλμη για την παραγωγή αλατιού, και ένα ευρύ φάσμα βιομηχανικών λυμάτων σε χημικά, φαρμακευτικά, κλωστοϋφαντουργικά προϊόντα/βαφές, ζυθοποιεία, τρόφιμα και ποτά και προεπεξεργασία ZLD. Υποστηρίζονται επίσης η συγκέντρωση απόρριψης RO αφαλάτωσης και η ανάκτηση πόρων.
Τυπικός εξατμιστής μεμβράνης πτώσης τριών εφέ — Προδιαγραφές & τεχνικές παράμετροι
| Παράμετρος / Προδιαγραφές |
HP-3.0 |
HP-4.5 |
HP-6.0 |
HP-9.0 |
HP-12.0 |
HP-15 |
HP-20 |
HP-24 |
HP-30 |
HP-50 |
| Ικανότητα εξάτμισης (kg/ώρα) |
3000 |
4500 |
6000 |
9000 |
12000 |
15000 |
20000 |
24000 |
30000 |
50000 |
| Κατανάλωση ακατέργαστου ατμού (kg/ώρα) |
900 |
1350 |
1800 |
2700 |
3600 |
4500 |
4500 |
7200 |
9000 |
15000 |
| Βαθμός κενού κάθε επίδρασης |
Πρώτο αποτέλεσμα |
0 |
|
Δεύτερο αποτέλεσμα |
448 |
| (mmHg) |
Τρίτο αποτέλεσμα |
640 |
| Θερμοκρασία εξάτμισης κάθε εφέ |
Πρώτο αποτέλεσμα |
99 |
|
Δεύτερο αποτέλεσμα |
76 |
|
Τρίτο αποτέλεσμα |
53 |
| Πίεση ατμού για εξάτμιση (MPa) |
0,6–1,0 (απόλυτη πίεση) |
| Στερεό περιεχόμενο στη ροή (%) |
6–7 (παράδειγμα) |
| Έξοδος στερεού περιεχομένου (%) |
42–48 (παράδειγμα) |
Σημειώσεις λειτουργίας
- Αριθμός εφέ και μέγεθος λειτουργίας για την επίτευξη της στοχευόμενης οικονομίας ατμού και της ποιότητας του συμπυκνώματος.
- Επίπεδα κενού και ΔT ορίζονται ανά BPE τροφοδοσίας και τάση κλιμάκωσης.
- Οι προαιρετικές μονάδες TVR/MVR μπορούν να ενσωματωθούν για περαιτέρω επαναχρησιμοποίηση δευτερευόντων ατμών.

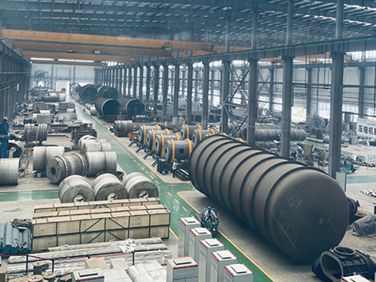

Το site παραγωγής μας
