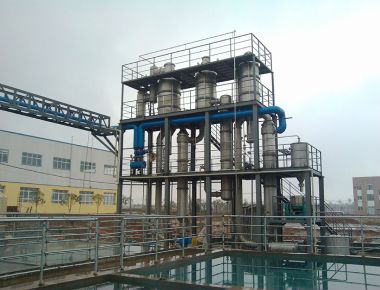

1600 lph Εξοπλισμός Κρυσταλλοποίησης κενού πολλαπλών επιδράσεων για λύματα
Σχεδιασμένη γραμμή εξάτμισης πολλαπλών επιδράσεων/λεπτού φιλμ που παρέχει1.600 L/h ( ≈1.6 m³/h) ικανότητα εξάτμισης για λύματα υψηλής αλατότητας και βιομηχανικά. Το σύστημα συνδυάζει αποτελεσματικές πολλαπλές επιδράσεις με κρυσταλλοποίηση κενού για την ανάκτηση καθαρού συμπυκνώματος και την παραγωγή σταθερών κρυστάλλων—ενώ ελαχιστοποιεί την κατανάλωση ατμού και ενέργειας.
Γιατί εξάτμιση πολλαπλών επιδράσεων για λύματα;
Η εξάτμιση παραμένει μια από τις πιο ευρέως χρησιμοποιούμενες και ισχυρές τεχνολογίες για τη συγκέντρωση υδατικών διαλυμάτων. Σε έναν εξατμιστήρα πολλαπλών επιδράσεων (MEE), οι ατμοί από μια επίδραση γίνονται το μέσο θέρμανσης για την επόμενη, βελτιώνοντας δραματικά τη θερμική απόδοση. Η ενσωμάτωση TVR (θερμο-συμπίεση ατμών) ή MVR (μηχανική συμπίεση ατμών) επαναχρησιμοποιεί περαιτέρω τους “νεκρούς” ατμούς, μειώνοντας τη ζήτηση βοηθητικών προγραμμάτων. Η τυπική σταδιακή λειτουργία περιορίζει την έκθεση της θερμοκρασίας του προϊόντος—π.χ., περίπου 80 °C στο πρώτο στάδιο κάτω σε ≈40 °C στο τελευταίο στάδιο.
Χαμηλότερο OPEX
Οι αυξανόμενες επιδράσεις μειώνουν τη ζήτηση φρέσκου ατμού. Το προαιρετικό TVR/MVR ενισχύει περαιτέρω τις εξοικονομήσεις.
Σταθερή ποιότητα εκροής
Η κρυσταλλοποίηση κενού σταθεροποιεί τον σχηματισμό στερεών και βελτιώνει τον χειρισμό κατάντη.
Συμπαγές, καθαρό και συντηρήσιμο
Υγιεινή απρόσκοπτη σωλήνωση, σύντομοι χρόνοι παραμονής και εσωτερικά CIP-friendly.
Πώς λειτουργεί
Εξάτμιση πολλαπλών επιδράσεων
- Ο αριθμός των επιδράσεων οδηγεί άμεσα την οικονομία ενέργειας—περισσότερες επιδράσεις, χαμηλότερος ατμός ανά kg εξάτμισης.
- Ο ακατέργαστος ατμός τροφοδοτεί την πρώτη επίδραση. Οι παραγόμενοι ατμοί πέφτουν σε καταρράκτη ως μέσα θέρμανσης στις επόμενες επιδράσεις.
- Το TVR ή το MVR μπορεί να ενσωματωθεί για την ανακύκλωση δευτερογενών ατμών και την περαιτέρω μείωση των βοηθητικών προγραμμάτων.
Διαδικασία υλικού
- Η τροφοδοσία παραδίδεται μέσω αντλίας τροφοδοσίας και μετρητή ροής EM στον μπροστινό προθερμαντήρα και, στη συνέχεια, στον κορυφαίο διανομέα του θερμαντήρα 1ης επίδρασης για πρωτογενή εξάτμιση λεπτού φιλμ.
- Τα υπολείμματα από την 1η επίδραση αντλούνται στον διανομέα 2ης επίδρασης για δευτερογενή εξάτμιση λεπτού φιλμ.
- Τα υπολείμματα από τη 2η επίδραση αντλούνται στον διανομέα 3ης επίδρασης για ένα τρίτο πέρασμα λεπτού φιλμ (εάν ισχύει).
- Η συγκέντρωση παρακολουθείται online (π.χ., υδρόμετρο). Εάν είναι εντός προδιαγραφών, εκκένωση στη δεξαμενή προϊόντος. Εάν είναι εκτός προδιαγραφών, ανακυκλοφορία για επανεξάτμιση.
Διαδικασία ατμού
Ο ακατέργαστος ατμός θερμαίνει τον θερμαντήρα 1ης επίδρασης. Ο δευτερογενής ατμός από κάθε επίδραση θερμαίνει την επόμενη επίδραση. Οι τελικοί ατμοί συμπυκνώνονται στον τελικό συμπυκνωτή. Το συμπύκνωμα απομακρύνεται από την αντλία συμπυκνώματος.
Συμπύκνωμα & μη συμπυκνώσιμα
Το συμπύκνωμα 1ης επίδρασης προθερμαίνει την εισερχόμενη τροφοδοσία για εξοικονόμηση ακατέργαστου ατμού. Τα συμπυκνώματα 2ης/3ης επίδρασης εκκενώνονται από την αντλία συμπυκνώματος, πληρώντας τους στόχους εκκένωσης μηδενικής ρύπανσης. Τα μη συμπυκνώσιμα δρομολογούνται στον τελικό συμπυκνωτή και εκκενώνονται από μια αντλία κενού.
Διάγραμμα αρχής λειτουργίας

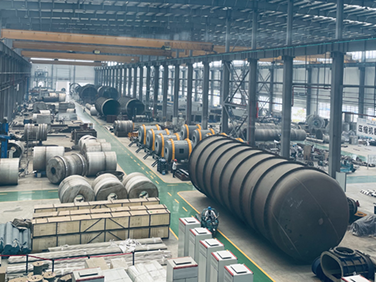

Χώρος εργαστηρίου
Βασικά χαρακτηριστικά
- Ικανότητα εξάτμισης: 500 kg/h έως 80 t/h (τυποποιημένα εύρη). Αυτό το μοντέλο: ≈1.600 L/h.
- Υλικά: SS304 ή SS316L προαιρετικά.
- Κλειστή διαδικασία: Γρήγορη εξάτμιση χαμηλής θερμοκρασίας υπό κενό.
- Σχεδιασμός υγιεινής: Καθρέφτης γυαλισμένοι απρόσκοπτοι σωλήνες. Χαμηλή ρύπανση. Εύκολο στον καθαρισμό (CIP).
- Οικονομία ατμού: ≈1 kg ατμού μπορεί να εξατμίσει 3.5–4.0 kg νερό (τυπική πολλαπλών επιδράσεων).
- Λειτουργία χαμηλής θερμοκρασίας: Μέρος του δευτερογενούς ατμού μπορεί να επαναχρησιμοποιηθεί σε μία επίδραση (π.χ., αντλία ψεκασμού θερμής πίεσης) για μείωση της θερμοκρασίας λειτουργίας.
- Υψηλός λόγος συγκέντρωσης: Το λεπτό φιλμ επιτρέπει ιξώδεις τροφοδοσίες, σύντομο χρόνο παραμονής, δύσκολο να κλιμακωθούν επιφάνειες. Λόγος έως 1:5 τυπικό.
- Αυτοματισμός: PLC/HMI με διασυνδέσεις και ιστορικό. Διαχείριση φιλική προς το GMP.
- Διαμορφώσιμο: Προσαρμοσμένο στη χημεία τροφοδοσίας και στο περίβλημα βοηθητικών προγραμμάτων του πελάτη.
Τυπικός εξατμιστής λεπτού φιλμ τριών επιδράσεων — Προδιαγραφές & Τεχνικές παράμετροι
| Παράμετρος / Προδιαγραφές |
HP-3.0 |
HP-4.5 |
HP-6.0 |
HP-9.0 |
HP-12.0 |
HP-15 |
HP-20 |
HP-24 |
HP-30 |
HP-50 |
| Ικανότητα εξάτμισης (kg/h) |
3000 |
4500 |
6000 |
9000 |
12000 |
15000 |
20000 |
24000 |
30000 |
50000 |
| Κατανάλωση ακατέργαστου ατμού (kg/h) |
900 |
1350 |
1800 |
2700 |
3600 |
4500 |
4500 |
7200 |
9000 |
15000 |
| Βαθμός κενού κάθε επίδρασης |
Πρώτη |
0 |
|
Δεύτερη |
448 |
| (mmHg) |
Τρίτη |
640 |
| Θερμοκρασία εξάτμισης κάθε επίδρασης |
Πρώτη |
99 |
|
Δεύτερη |
76 |
|
Τρίτη |
53 |
| Πίεση ατμού για εξάτμιση (MPa) |
0.6–1.0 (απόλυτη) |
| Περιεκτικότητα σε στερεά στην τροφοδοσία (%) |
6–7 (παράδειγμα) |
| Περιεκτικότητα σε στερεά στην έξοδο (%) |
42–48 (παράδειγμα) |
Ροή εργασίας παράδοσης
Τροφοδοσία & στόχος → Σχεδιασμός διαδικασίας & ισορροπία θερμότητας → Δοκιμή πιλότου/πάγκου (προαιρετικό) → Λεπτομερής μηχανική & κατασκευή → Εγκατάσταση & θέση σε λειτουργία → Δοκιμή απόδοσης & εκπαίδευση → Συντήρηση & στρατηγική ανταλλακτικών
Εφαρμογές
Ιδανικό για συγκέντρωση βιομηχανικών λυμάτων, διαχείριση άλμης υψηλής αλατότητας, προεπεξεργασία ZLD, και ανάκτηση πόρων. Το στάδιο κρυσταλλοποίησης κενού παράγει διακριτούς κρυστάλλους αλατιού και καθαρό συμπύκνωμα κατάλληλο για επαναχρησιμοποίηση ή συμμορφούμενη εκκένωση.
Συχνές ερωτήσεις
Ε1: Πώς η προσθήκη περισσότερων επιδράσεων μειώνει την κατανάλωση ενέργειας;
Κάθε πρόσθετη επίδραση επαναχρησιμοποιεί τους ατμούς της προηγούμενης επίδρασης ως πηγή θερμότητας, μειώνοντας την ειδική κατανάλωση ατμού ανά kg εξάτμισης.
Ε2: Μπορεί το σύστημα να χειριστεί κλιμάκωση ή ιξώδεις τροφοδοσίες;
Ναι. Η υδροδυναμική λεπτού φιλμ, η σωστή ταχύτητα και το προσαρμοσμένο ΔT βοηθούν στην ελαχιστοποίηση της κλιμάκωσης. Οι σωλήνες CIP και οι καθρέφτες γυαλισμένοι υγιεινοί σωλήνες μειώνουν περαιτέρω τη ρύπανση.
Ε3: Τι οικονομία ατμού μπορώ να περιμένω;
Τα τυπικά συστήματα πολλαπλών επιδράσεων επιτυγχάνουν περίπου 3.5–4.0 kg νερού/kg ατμού, ανάλογα με τον αριθμό των επιδράσεων και την ενσωμάτωση του TVR/MVR.
Ε4: Τι γίνεται με την ποιότητα του συμπυκνώματος;
Η τελική συμπύκνωση και η αφαίρεση κενού των μη συμπυκνώσιμων παρέχουν καθαρό συμπύκνωμα κατάλληλο για επαναχρησιμοποίηση. Η ποιότητα εξαρτάται από τα χαρακτηριστικά της τροφοδοσίας και τις επιλογές σχεδιασμού.
