Πολλαπλής επίδρασης εξάτμιση

Η εξάτμιση πολλαπλών επιδράσεων παραμένει μία από τις δημοφιλείς μεθόδους που χρησιμοποιούνται για τη συγκέντρωση υδατικών διαλύσεων.

Ο κύριος παράγοντας που επηρεάζει την οικονομία ενός συστήματος εξατμιστήρων είναι ο αριθμός των επιδράσεων.

Με την αύξηση του αριθμού των επιδράσεων μπορούμε να αυξήσουμε την οικονομία ενός συστήματος εξατμιστήρων.

Η πρώτη επίδραση ενός ατμιστήρα πολλαπλών επιδράσεων είναι η επίδραση στην οποία τροφοδοτείται ο ακατέργαστος ατμός.

Οι ατμοί που λαμβάνονται από το πρώτο αποτέλεσμα λειτουργούν ως μέσο θέρμανσης για ένα άλλο αποτέλεσμα.

Το TVR ή MVR χρησιμοποιείται σε εξατμιστές πολλαπλών επιδράσεων για να χρησιμοποιήσει τους νεκρούς ατμούς.

Για έναν ατμιστήρα η μέγιστη θερμοκρασία βρασμού είναι 80 °C στο πρώτο στάδιο και 40 °C στο τελευταίο.

Διαδικασία υλικού

(1) Η πρώτη ύλη παραδίδεται στον μπροστινό πρωτογενή προθέρμανση από την αντλία τροφοδοσίας μέσω του ηλεκτρομαγνητικού μετρητή ροής.και στη συνέχεια εισέρχεται στην κορυφή του θερμαντήρα κύριας επίδρασης μέσω του διανεμητή υγρού για την αρχική εξατμίωση και συγκέντρωση της πέφτουσας ταινίας;

(2) The first effect concentrated liquid is transported to the top distributor of the second effect heater by the first effect bottom material circulating pump for secondary falling film evaporation concentration.

(3) The second effect concentrated liquid is transported to the top distributor of the third effect heater by the second effect bottom material circulating pump for third times of falling film evaporation concentration;

(4) Τρίτο αποτέλεσμα συμπυκνωμένη εκκένωση υγρού, σύμφωνα με την online ανίχνευση του υδρομέτρου, ανίχνευση σε πραγματικό χρόνο της συγκέντρωσης του υλικού,εάν η συγκέντρωση του υλικού επιτυγχάνει τις καθορισμένες απαιτήσεις, θα συνδεθεί με την βαλβίδα εκκένωσης για να ανοίξει την βαλβίδα εκκένωσης και να μεταφέρει το υλικό στην δεξαμενή του τελικού προϊόντος, διαφορετικά,θα ανοίξει την βαλβίδα κυκλοφορίας του υλικού για να κάνει το υλικό ανακυκλώνεται στον εξατμιστήρα και πάλι για επαναξύλιση.

Διαδικασία ατμού

Ο ακατέργαστος ατμός εισέρχεται στον θερμαντήρα πρωτογενούς επίδρασης για τη θέρμανση της συγκέντρωσης εξάτμισης: ο δευτερεύων ατμός που παράγεται από το πρωτογενές αποτέλεσμα θερμαίνει το δευτερεύον αποτέλεσμα, και ούτω καθεξής.Ο δευτερογενής ατμός που παράγεται από το τρίτο αποτέλεσμα εισέρχεται στον τελικό συμπυκνωτή για ψύξη συμπύκνωσης, και το νερό συμπύκνωσης αποβάλλεται από την αντλία συμπύκνωσης.

Διαδικασία συμπύκνωσης

Το νερό συμπύκνωσης που παράγεται από την πρωτογενή επίδραση προθέρμανσης των υλικών μέσω του σωλήνα μεταφοράς νερού στο κάτω μέρος του κέλυφου, ώστε να εξοικονομείται η κατανάλωση ακατέργαστου ατμού·

Το νερό συμπύκνωσης που παράγεται από το δευτερογενές και το τρίτο αποτέλεσμα αποβάλλεται από την αντλία συμπύκνωσης και η αποδέσμευση έχει φτάσει στο μηδενικό επίπεδο ρύπανσης.Το μη συμπυκνωτικό αέριο συνδέεται με τον τελικό συμπυκνωτή από τον σωλήνα αερίου μη συμπυκνωτικού αέριο και αποβάλλεται από την αντλία κενού.

Χαρακτηριστικό

1Δυνατότητα εξατμίσεως: Από 500 kg/h έως 80 T/h
2Υλικό: ανοξείδωτο χάλυβα 304 ή ανοξείδωτο χάλυβα 316L.
3. Πλήρης κλειστή διαδικασία, γρήγορη και χαμηλής θερμοκρασίας εξατμίλωση
4Οι εσωτερικοί σωλήνες είναι αδιάβροχοι υγειονομικοί σωλήνες γυαλιστερό καθρέφτη, έτσι ώστε το υλικό δεν είναι εύκολο να κολλήσει στον σωλήνα.
5. Χαμηλή κατανάλωση ατμού: 1 kg ατμού μπορεί να εξατμίσει 3,5-4 kg νερού.
6. χαμηλή θερμοκρασία εξατμίσεως: μέρος του δευτερογενούς ατμού μπορεί να εισπνεύσει στον θερμαντήρα με ενιαίο αποτέλεσμα μέσω αντλίας θερμής πίεσης τύπου ψεκασμού.Αυτό θα κάνει πλήρη χρήση της θερμότητας και η θερμοκρασία εξάτμισης είναι χαμηλή.
7- Μεγάλος λόγος συγκέντρωσης: υιοθετούν την εξατμίωση πέφτοντας ταινίας, η οποία καθιστά το υλικό υγρό με μεγαλύτερη ιξώδητητα εύκολο να ρέει και να εξατμίζεται, δύσκολο να κλιμακωθεί, σύντομο χρόνο συγκέντρωσης,η αναλογία συγκέντρωσης μπορεί να φθάσει το 1:5.
8Ο εξοπλισμός αυτός μπορεί να συνειδητοποιήσει την αυτόματη παραγωγή, τη διαχείριση του διανοητικού συστήματος, η οποία είναι σύμφωνη με το πρότυπο GMP.
9Μπορεί να σχεδιαστεί σε διαφορετικές τεχνολογικές διαδικασίες σύμφωνα με τα διαφορετικά χαρακτηριστικά των υλικών και τις απαιτήσεις των διαφορετικών χρηστών.

Τυπικές προδιαγραφές και τεχνικές παραμέτρους του εξατμιστήρα με πέφτοντας ταινία τριών επιδράσεων:

Χάρτης αρχών εργασίας

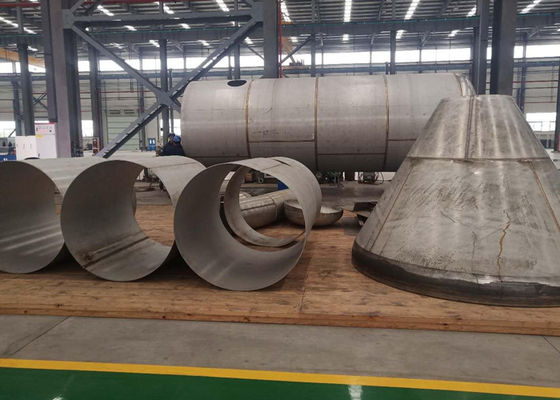

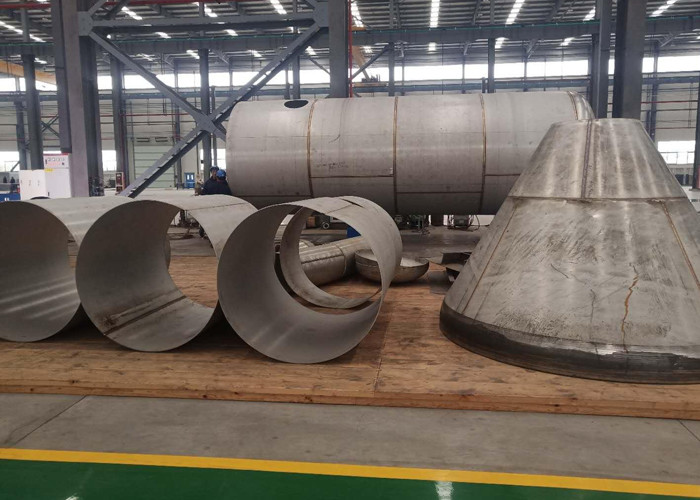

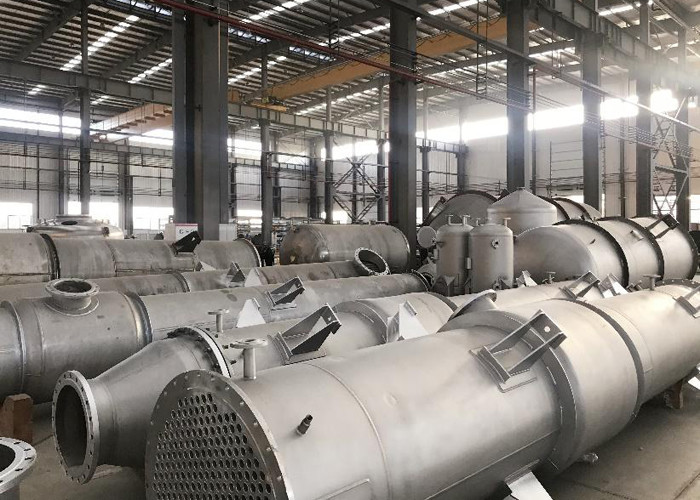

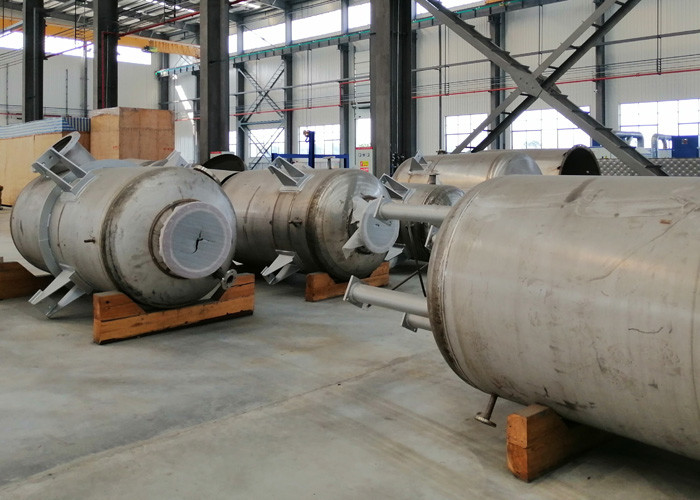

Τοποθεσία εργαστηρίου
