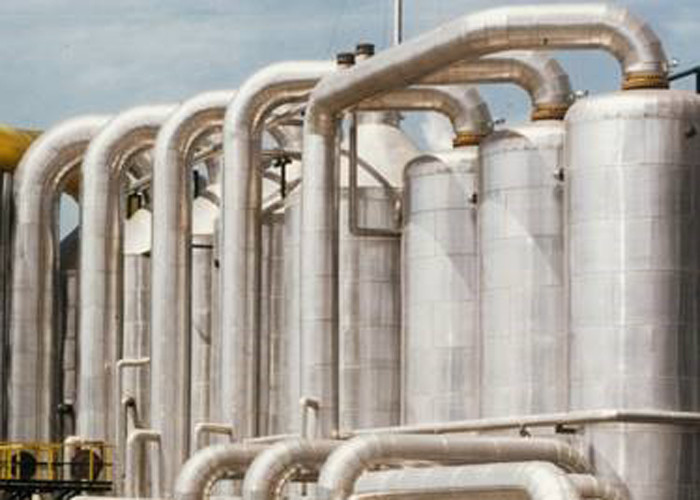

Πολυ εξάτμιση επίδρασης χαμηλής τιμής για τη συγκέντρωση χυμού ντοματών, λουκάνικα, συγκέντρωση χυμού φρούτων
Περιγραφή διαδικασίας – αρχή παράλληλης ροής παραδείγματος
Η λύση εισάγει το κύκλωμα εξατμιστήρων της πρώτης φάσης. Εδώ αναμιγνύει με την κυκλοφορημένη λύση και θερμαίνεται στη θερμάστρα Χ με τον ατμό. Στον εξατμιστήρα V1, ο διαλύτης (νερό) εξατμίζει δροσίζοντας τη λύση στη να βράσει θερμοκρασία. Η λύση ρέει έπειτα στο δεύτερο στάδιο, το οποίο χρησιμοποιείται υπό μειωμένη πίεση και έτσι σε μια χαμηλότερη θερμοκρασία. Ο ατμός που παράγεται στη πρώτη φάση χρησιμοποιείται ως μέσο θέρμανσης για την εξάτμιση της λύσης στο δεύτερο στάδιο. Αυτή η διαδικασία μπορεί να επαναληφθεί αρκετές φορές ανάλογα με τη να βράσει ανύψωση σημείου της λύσης και των υπαρχόντων όρων πλαισίων. Ο ατμός του τελευταίου σταδίου είναι συμπυκνωμένος μέσω του δροσίζοντας νερού. Εάν το άλας θα κρυσταλλωθεί στις εγκαταστάσεις, περαιτέρω συμπυκνώσεις εξάτμισης η λύση σε τέτοιο βαθμό ώστε τα κρύσταλλα διαμορφώνονται. Εάν επιδιώκονται, τα κρύσταλλα στην αναστολή μπορούν έπειτα να χωριστούν από τη λύση και ξηρός.
Υλική διαδικασία
(1) η πρώτη ύλη παραδίδεται στον μπροστινό αρχικό προθερμαστή από την αντλία τροφών μέσω ηλεκτρομαγνητικό flowmeter, και εισάγει έπειτα την κορυφή της αρχικής θερμάστρας επίδρασης μέσω του υγρού διανομέα για την αρχική εξάτμιση και τη συγκέντρωση μειωμένων ταινιών
(2) το πρώτο συγκεντρωμένο επίδραση υγρό μεταφέρεται στο τοπ διανομέα της δεύτερης θερμάστρας επίδρασης από την πρώτη κατώτατη υλική κυκλοφορώντας αντλία επίδρασης για τη δευτεροβάθμια συγκέντρωση εξάτμισης μειωμένων ταινιών.
(3) το δεύτερη συγκεντρωμένο επίδραση υγρό μεταφέρεται στο τοπ διανομέα της τρίτης θερμάστρας επίδρασης από την υλική κυκλοφορώντας αντλία δεύτερων κατώτατων σημείων επίδρασης για τις τρίτες φορές της συγκέντρωσης εξάτμισης μειωμένων ταινιών
(4) η τρίτη επίδραση συγκέντρωσε την υγρή απαλλαγή, σύμφωνα με τη σε απευθείας σύνδεση ανίχνευση του πυκνόμετρου, σε πραγματικό χρόνο ανίχνευση της υλικής συγκέντρωσης, εάν η υλική συγκέντρωση φθάσει στις καθορισμένες απαιτήσεις, αυτό θα διασυνδεθεί με τη βαλβίδα απαλλαγής για να ανοίξει τη βαλβίδα απαλλαγής και να μεταφέρει το υλικό στη δεξαμενή ολοκληρωμένων προϊόντων, διαφορετικά, αυτό θα ανοίξει την υλική βαλβίδα κυκλοφορίας για να καταστήσει το υλικό ανακύκλωσης στον εξατμιστήρα πάλι για την επαν εξάτμιση.
Διαδικασία ατμού
Ο ακατέργαστος ατμός εισάγει την αρχική θερμάστρα επίδρασης για τη θέρμανση της συγκέντρωσης εξάτμισης: ο δευτεροβάθμιος ατμός που παράγεται από την αρχική επίδραση θερμαίνει τη δευτεροβάθμια επίδραση, και ούτω καθεξής. Ο δευτεροβάθμιος ατμός που παράγεται από την τρίτη επίδραση εισάγει το συμπυκνωτή τελών για την ψύξη συμπύκνωσης, και το συμπυκνωμένο νερό απαλλάσσεται από τη συμπυκνωμένη αντλία.
Συμπυκνωμένη διαδικασία
Το συμπυκνωμένο νερό που παράγεται από την αρχική επίδραση που προθερμαίνει τα υλικά μέσω του σωλήνα μεταφοράς νερού στο κατώτατο σημείο του κοχυλιού, για να σώσει την κατανάλωση ακατέργαστου ατμού
Το συμπυκνωμένο νερό που παράγεται από τη δευτεροβάθμια και τρίτη επίδραση απαλλάσσεται από τη συμπυκνωμένη αντλία, και η απαλλαγή έχει φθάσει σε μηά ρύπανση. Το μη συμπυκνώνοντας αέριο συνδέεται με το συμπυκνωτή τελών με το μη συμπυκνώνοντας σωλήνα αερίου και απαλλάσσεται από την κενή αντλία.
Σημαντικά πλεονεκτήματα των Multi-effect συστημάτων:
Δυνατότητα να μεγιστοποιηθεί η χρήση της ενέργειας εισαγωγής (οικονομία ατμού)
Μειωμένη ενέργεια που απαιτείται για να τρέξει το πλήρες σύστημα
Μειωμένο συμπυκνώνοντας φορτίο με τα πρόσθετα αποτελέσματα (λιγότερο δροσίζοντας νερό που απαιτείται)
Έλεγχος ροής ποτού
Κατάλληλες αποκρουστικές συμπυκνωμένες συλλογή και επεξεργασία
Δυνατότητα να γίνει on-line να καθαρίσει των μεμονωμένων αποτελεσμάτων
Μέγιστη θερμική αποδοτικότητα με την ταυτόχρονη επιλογή ροής
Σύγκριση απόδοσης για το διαφορετικό εξατμιστήρα | ||||
Στοιχείο | Ενιαίος εξατμιστήρας επίδρασης | multi-effect εξατμιστήρας | Εξατμιστήρας TVR | Εξατμιστήρας MVR |
Κατανάλωση ενέργειας | η κατανάλωση ενέργειας είναι πολύ μεγαλύτερη από άλλοι, νερό 1ton θα καταναλώσουν τον ατμό 1Ton θεωρητικά | συγκριτικά διατήρηση της ενέργειας | Βάση στον παραδοσιακό multi-effect εξατμιστήρα, μια περισσότερη επίδραση προστιθέμενη, αλλά υψηλότερος ατμός πίεσης που οδηγείται που απαιτείται | Η περισσότερη ενέργεια - τεχνολογία αποταμίευσης για τον εξατμιστήρα, αλλά κατανάλωση ισχύος 10-40kwh |
Διάστημα πατωμάτων | Μικρός | μεγάλος | μεγάλος | μικρός |
Πηγές ενέργειας | ατμός & δύναμη, δίκτυο σωλήνων ατμού ανάγκης και λέβητας | ατμός & δύναμη, δίκτυο σωλήνων ατμού ανάγκης και λέβητας | ατμός & δύναμη, δίκτυο σωλήνων ατμού ανάγκης και λέβητας, υψηλός ατμός ανάγκης. | η ηλεκτρική ενέργεια, δεν χρειάζεται το δίκτυο σωλήνων, όλο το σύστημα κυκλοφορίας στενός-βρόχων |
Αυτοματισμός | Ημι αυτόματος | Πλήρης αυτόματη λειτουργία, συνεχής εξάτμιση | Πλήρης αυτόματη λειτουργία, συνεχής εξάτμιση | Πλήρης αυτόματη λειτουργία, συνεχής εξάτμιση |

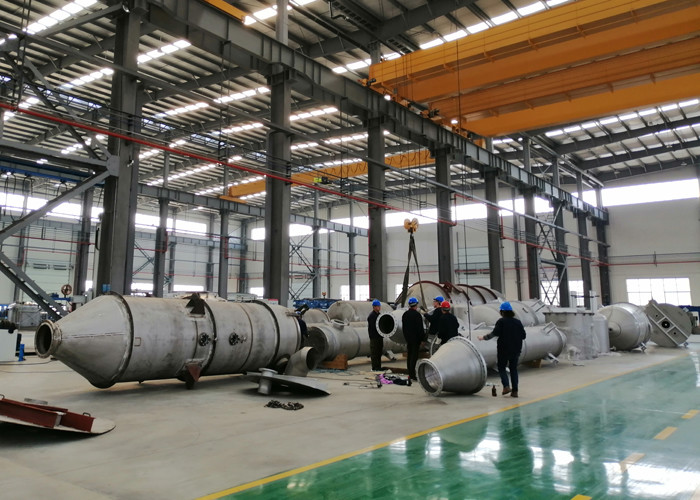

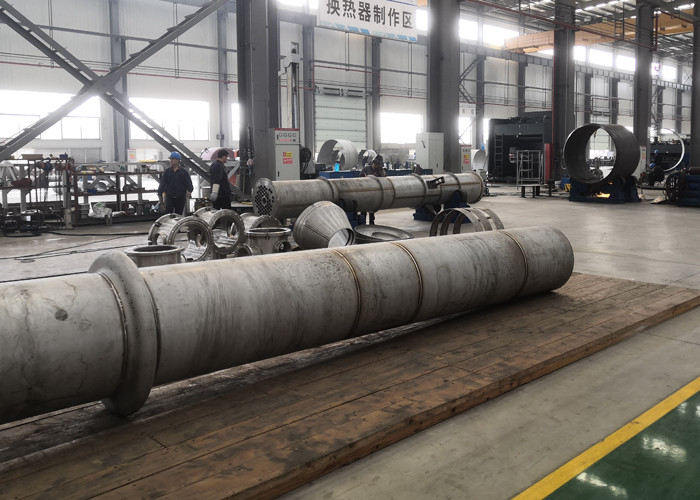

Η ικανότητα παραγωγής μας
