Σταθμός εξάτμισης πολτού αχύρου σίτου με τον εξατμιστήρα πιάτων μαξιλαριών πέντε επίδρασης

Name: Σταθμός εξάτμισης πολτού αχύρου σίτου με τον εξατμιστήρα πιάτων μαξιλαριών πέντε επίδρασης
Brand: Jiangsu Hanpu Mechanical Technology Co., Ltd
SKU: HP-MEE
Price: 100.00 USD
Availability: InStock

Basic Properties

Place of Origin: Επαρχία Jiangsu, Κίνα

Brand Name: HANPU

Certification: ISO,CE

Model Number: HP-MEE

Trading Properties

Minimum Order Quantity: 1 σύνολο

Price: 200,000USD~1,000,000USD/SET

Payment Terms: T/T, L/C, D/A, D/P, Western Union

Supply Ability: 1 καθορισμένο 90days

Ετικέτες

480V πολλαπλάσιο σύστημα εξάτμισης επίδρασης

220V πολλαπλάσιο σύστημα εξάτμισης επίδρασης

316L πολλαπλάσιο σύστημα εξάτμισης επίδρασης

Specifications

Applicable Industries:	Βιομηχανία χαρτιού	Core Components:	Κινητήρας, αντλία κενού
Advantage:	Εξοικονόμηση κατανάλωσης, χαμηλά έξοδα λειτουργίας	Main power:	Ηλεκτρισμός
Product name:	εξατμιστή μαξιλαριού πέντε εφέ	Key Selling Points:	Εύκολο στη λειτουργία
Voltage:	220/380/440V	Plate Material:	SS304/316L/Ti
After Warranty Service:	Τηλεοπτική τεχνική υποστήριξη, σε απευθείας σύνδεση υποστήριξη, συντήρηση τομέων	Warranty:	1 έτος
High Light:	σταθμός εξάτμισης πολτού αχύρου σίτου , σταθμός εξάτμισης πέντε επίδρασης , σταθμός εξάτμισης πιάτων μαξιλαριών

Product Description

Σταθμός Εξάτμισης Πούλπας Άχυρου Σίτου με Εξατμιστή Πέντε Βαθμίδων Πλάκας Μαξιλαριού

Η Hanpu προμηθεύει έναν σταθμό εξάτμισης πέντε βαθμίδων υψηλής απόδοσης, σχεδιασμένο για μύλους πούλπας άχυρου σίτου. Χρησιμοποιώντας την τεχνολογία εναλλαγής θερμότητας πλάκας μαξιλαριού (πλάκα με εσοχές) και υδραυλικά συστήματα πτώσης φιλμ, το σύστημα συγκεντρώνει μαύρα υγρά ή διηθήματα με χαμηλή ρύπανση, σταθερή λειτουργία και την καλύτερη στην κατηγορία οικονομία ατμού—έτοιμο για χημική ανάκτηση ή κατάντη κρυστάλλωση.

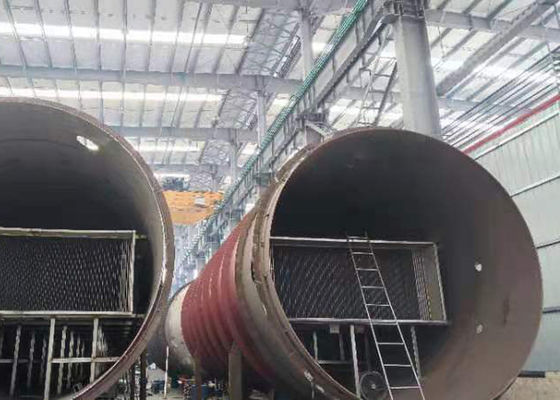

Five-effect pillow plate evaporator station layout

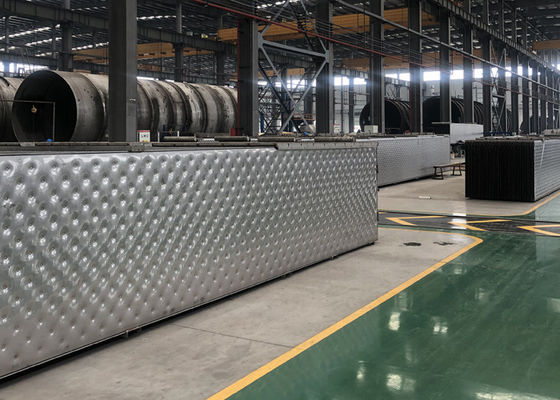

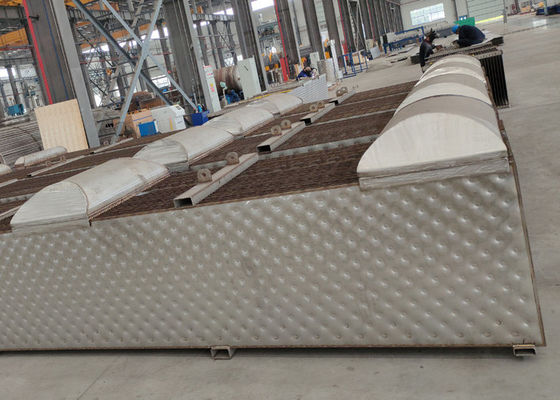

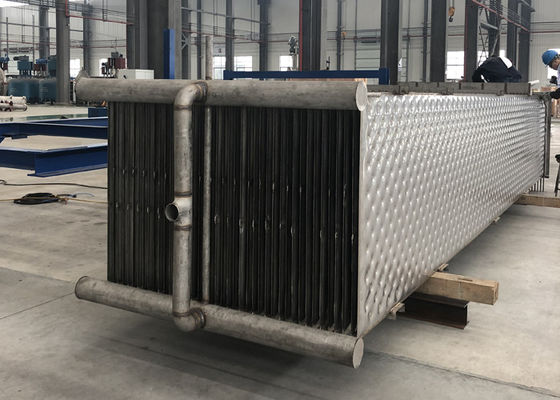

Fabrication of pillow plate heat exchangers

Βασικά Χαρακτηριστικά

Εξοικονόμηση Ενέργειας: Πέντε βαθμίδες σε σειρά επαναχρησιμοποιούν την ενθαλπία ατμού, παρέχοντας μια οικονομία ατμού συνήθως 4,0-5,5 kg νερού/kg ατμού, μειώνοντας το φορτίο του λέβητα και τις εκπομπές CO₂.
Χαμηλή ρύπανση σε ινώδη ρεύματα: Τα κανάλια πλάκας μαξιλαριού προάγουν την αναταραχή με φαρδιές διατομές, μειώνοντας τη δημιουργία επικαθίσεων και την εναπόθεση ινών που παρατηρούνται συνήθως με υγρά που προέρχονται από άχυρο.
Συμπαγές & Συντηρήσιμο: Οι ελαφριές πλάκες επιτρέπουν μικρά αποτυπώματα, εύκολη πρόσβαση για επιθεώρηση και γρήγορη αντικατάσταση πλακών σε σύγκριση με ογκώδη πακέτα σωλήνων και κελύφους.
Έτοιμο για ανάκτηση: Η καθαρή επαναχρησιμοποίηση συμπυκνωμάτων, η προαιρετική απογύμνωση πτητικών και ο χειρισμός NCG βοηθούν στην τήρηση των περιβαλλοντικών ορίων και στη βελτίωση της απόδοσης ανάκτησης αλκαλίων.

Περιγραφή Διαδικασίας

1. Προθέρμανση τροφοδοσίας: Το υγρό εισόδου προθερμαίνεται από συμπύκνωμα/ατμό φλας για ελαχιστοποίηση του ζωντανού ατμού.

2. Πέντε βαθμίδες πτώσης φιλμ: Ομοιόμορφη κατανομή πάνω από τα πάνελ πλάκας μαξιλαριού. κάθε κατάντη βαθμίδα λειτουργεί σε χαμηλότερη πίεση/θερμοκρασία για την καταρράκτηση της θερμότητας.

3. Διαχωρισμός ατμού-υγρού: Οι υψηλής απόδοσης αποθαμβωτές αποφεύγουν την παρασυρόμενη υγρασία. καθαρό συμπύκνωμα ανακτάται.

4. Διαχείριση κενού & NCG: Συμπυκνωτής επιφανείας με αντλία κενού αφαιρεί μη συμπυκνώσιμα και ελέγχει TRS/οσμή.

5. Αυτοματισμός: PLC/HMI με συνταγές, αρχεία τάσεων και προστασία από υπερτάσεις. ενσωματωμένη πυκνότητα/στερεά για έλεγχο σημείου ρύθμισης.

6. Καθαρισμός: Διαδικτυακό πλύσιμο με νερό, αλκαλικό/όξινο CIP και προαιρετικές γραμμές με δυνατότητα καθαρισμού μειώνουν τη ρύπανση οργανικών/ανόργανων ουσιών.

Υλικά & Συμμόρφωση

Μέταλλα: Πρότυπο SS304/SS316L. Duplex 2205/2507 για αντοχή σε χλωριούχα/αλκάλια σε υπηρεσία μαύρου υγρού.
Φλάντζες & στεγανοποιήσεις: EPDM/FKM/PTFE ανά θερμοκρασία και χημική έκθεση.
Πρότυπα: Δοχεία ASME/PED, διατίθεται σήμανση CE. περιλαμβάνονται διασυνδέσεις ασφαλείας και προστασία πίεσης.

Τεχνικές Προδιαγραφές

Στοιχείο	Τυπική περιοχή / Σημείωση
Εφαρμογή	Υγρό πούλπας άχυρου σίτου, διηθήματα και πλευρικά ρεύματα πριν από την ανάκτηση ή την κρυστάλλωση
Χωρητικότητα εξάτμισης	10-120 t/h ανά γραμμή (προσαρμόσιμο ανά περιοχή επίδρασης και αριθμό πλακών)
Βαθμίδες	Πέντε βαθμίδες (προαιρετικό TVR σε επιλεγμένες βαθμίδες για ενίσχυση της οικονομίας)
Οικονομία ατμού	~4,0-5,5 kg νερού/kg ζωντανού ατμού (τροφοδοσία και ΔT εξαρτημένο)
Θερμοκρασίες λειτουργίας	Πρώτη βαθμίδα ~95-105 °C -> τελευταία βαθμίδα ~55-65 °C (υπό κενό. BPE λαμβάνεται υπόψη)
Στερεά εξόδου προϊόντος	Προσαρμοσμένο στον λέβητα ανάκτησης ή στον στόχο κρυσταλλωτή. τυπικό 45-65% TS
Έλεγχοι	PLC/HMI, ροή/επίπεδο/πίεση/θερμοκρασία, πυκνότητα/°Brix (όπου σχετικό), αγωγιμότητα συμπυκνώματος
CIP	Αυτοματοποιημένοι κύκλοι αλκαλικού/οξέος/ζεστού νερού. διαδικτυακό πλύσιμο μεταξύ παρτίδων ή ανά κατάσταση
Αποτύπωμα	Συμπαγή αρθρωτά πέδιλα με προσβάσιμα πακέτα πλακών και διαχωριστές

Επιλογές & Βελτιώσεις

Στήλη απογύμνωσης συμπυκνώματος για μείωση VOC/TRS και επαναχρησιμοποίηση νερού.
Συλλογή NCG με ασφαλή δρομολόγηση σε οξειδωτή ή λέβητα ανάκτησης.
Θερμικά ενσωματωμένοι προθερμαντήρες και δεξαμενές φλας για μεγιστοποίηση της εσωτερικής ανάκτησης ενέργειας.
Στάδια MVR ή πρόσθετου TVR για υψηλότερη ευελιξία ηλεκτρικής/ατμού.

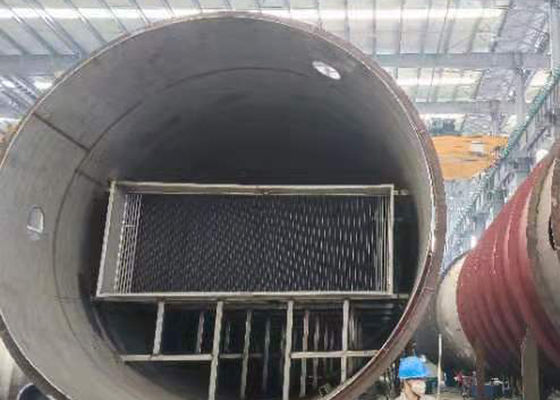

Separator and condenser skid installation

Ροή εργασίας παράδοσης

Δεδομένα τροφοδοσίας & στόχοι -> Θερμικός σχεδιασμός & ισοζύγιο θερμότητας/μάζας -> Επικύρωση πιλότου (προαιρετικό) -> Λεπτομερής μηχανική -> Κατασκευή & FAT -> Εγκατάσταση & θέση σε λειτουργία -> Δοκιμή απόδοσης & εκπαίδευση -> Υπηρεσία κύκλου ζωής & ανταλλακτικά.

Οι τιμές που εμφανίζονται είναι τυπικές. Ο τελικός σχεδιασμός εξαρτάται από τη σύνθεση του υγρού, το BPE, την καμπύλη ιξώδους, την τάση δημιουργίας επικαθίσεων και τα βοηθητικά προγράμματα του ιστότοπου.
