Προσαρμοσμένος εξατμιστήρας μειωμένων ταινιών επίδρασης ανοξείδωτου πολυ για τη φαρμακευτική επεξεργασία αποβλήτων αποχέτευσης
Multiple-Effect εξατμιστήρες
Οι Multiple-effect εξατμιστήρες μεγιστοποιούν την οικονομία ατμού δεδομένου ότι ο ατμός που παράγεται από μια επίδραση χρησιμοποιείται για να οδηγήσει άλλης. Αυτός ο τύπος multiple-effect συστήματος είναι τέλειος για τις συνεχείς εφαρμογές τροφών, όπως τα ρευστά μειώνονται σταδιακά σε κάθε επίδραση στην τελική απαλλαγή συγκέντρωσης. Το σχέδιο εξατμιστήρων, βασισμένο στις κατοχυρωμένες με δίπλωμα ευρεσιτεχνίας τεχνολογίες, είναι ιδανικό για τα multiple-effect συστήματα, δεδομένου ότι κάθε επίδραση μπορεί να βελτιστοποιηθεί και για τον ατμό και για τους ρευστούς λειτουργικούς όρους για να επιτύχει τη βέλτιστη εξάτμιση. Αυτή η δυνατότητα, μαζί με το πλήρες σχέδιο συστημάτων μας, επιτρέπει σε μας για να οδηγήσει την αγορά για την αποδοτικότητα και την αξιοπιστία.
Δομή και χαρακτηριστικά απόδοσης
Ο εξατμιστήρας αποτελείται από μια αίθουσα θέρμανσης και μια ατμός-υγρή αίθουσα χωρισμού. Η εξατμίζοντας μονάδα αποτελείται από περισσότερες από δύο αντλίες εξατμιστήρων, αντλιών θερμότητας, κολπίσκων και εξόδου κάθε επίδρασης, της κενής συσκευής, του οργάνου ανίχνευσης, της σωλήνωσης και της βαλβίδας. Η αίθουσα θέρμανσης αποτελείται κυρίως από το κοχύλι, δέσμη σωλήνων που διανέμει τη συσκευή και το συνδέοντας σωλήνα, ενώ η ατμός-υγρή αίθουσα χωρισμού αποτελείται κυρίως από thrower κοχυλιών και αφρού.
a. Η μονάδα μπορεί να υιοθετήσει την προς τα κάτω συνεχή μέθοδο σίτισης, ή το αντίρροπο ρεύμα ή τη μικτή μέθοδο σίτισης. Η κατεύθυνση ροής της λύσης είναι η ίδια με αυτήν του ατμού θέρμανσης, και η πρώτη ύλη προθερμαίνεται στο σημείο βρασμού από τον προθερμαστή πρίν εισάγει την πρώτη επίδραση. Δεδομένου ότι το σημείο βρασμού της προ λύσης επίδρασης είναι υψηλότερο από αυτό της μετα λύσης επίδρασης, το υλικό θα γίνει superheated και θα εξατμίσει από μόνο του όταν εισάγει τη μετα λύση επίδρασης. Εν τω μεταξύ, μέρος του προ συμπυκνώματος επίδρασης μπορεί επίσης να εξατμίσει από μόνο του όταν εισάγει τη μετα λύση επίδρασης, έτσι περισσότερος δευτεροβάθμιος ατμός μπορεί να παραχθεί. Στην αντίθετη τρέχουσα σίτιση, η πρώτη ύλη ταΐζεται από την τρίτη επίδραση και απαλλάσσεται από την πρώτη επίδραση μετά από τη δεύτερη επίδραση. Κατά τη μίξη και σίτιση, πρώτες τον ύλες ταΐζονται από την τρίτη επίδραση και απαλλάσσονται από τη δεύτερη επίδραση μετά από την πρώτη επίδραση.
b. Με τη βοήθεια της αδιαβατικής συμπίεσης, η θερμοκρασία κορεσμού κάποιου αρχικού και δευτεροβάθμιου ατμού στην αεριωθούμενη αντλία θερμότητας ατμού αυξάνεται, και επιστρέφει έπειτα στην αρχική αίθουσα θέρμανσης ως θέρμανση του ατμού, ώστε να βελτιωθεί η οικονομία του ατμού.
c. Ο στατικός διανομέας κάνει την υλική ροή ομοιόμορφα και αποτελεσματικά στον εσωτερικό τοίχο του σωλήνα μετά από να εισαγάγει το σωλήνα σίτισης από την κορυφή της αίθουσας θέρμανσης, έτσι ο συντελεστής μεταφοράς θερμότητας βελτιώνεται πολύ. Συγχρόνως, η απώλεια θερμοκρασίας που προκαλείται από το στατικό κεφάλι της υγρής στήλης μπορεί να αγνοηθεί, έτσι η διαφορά αποτελεσματικής θερμοκρασίας του εξατμιστήρα μειωμένων ταινιών είναι μεγάλη υπό τους ίδιους όρους.
d. Ο χρόνος κατοικιών της λύσης στον εξατμιστήρα είναι σύντομος, έτσι είναι ιδιαίτερα κατάλληλος για την εξάτμιση της θερμότητας - ευαίσθητα υλικά.
Πού χρησιμοποιείται, η εφαρμογή του Multi-effect συστήματος εξάτμισης;
Βιομηχανία τροφίμων, κατεργασία ύδατος αποβλήτων, συγκέντρωση και κρυστάλλωση.
Ποιο είναι το συστατικό μέρος αυτού ΕΓΩ εξατμιστήρας;
Ανταλλάκτης θερμότητας, αντλία επανακυκλοφορίας, διαχωριστής, συμπυκνωτής, αντλία μεταφοράς, συμπυκνωμένη αντλία, κενή αντλία, πλατφόρμα λειτουργίας, σύστημα ελέγχου.
Παραλλαγές
Αύξηση σταδιακά τον αριθμό για να μειώσει την κατανάλωση ατμού.
Με ή χωρίς αλατισμένο χωρισμό.
Διαφορετικές έννοιες προθέρμανσης.
Συμπύκνωση ατμού του ατμού της τελικής φάσης στη μίξη ή τους συμπυκνωτές επιφάνειας.
Είσοδος της λύσης που εξατμίζεται στη πρώτη φάση (παράλληλη ροή) ή στο τελευταίο στάδιο (αντίθετη ροή). Συνεπώς, η συμπύκνωση είναι απαλλαγμένη κρύα (παράλληλη ροή) ή καυτή (αντίθετη ροή) από τις εγκαταστάσεις.
Τεχνικές παράμετροι του εξατμιστήρα μειωμένων ταινιών
| Τύπος | Ενιαία επίδραση | Διπλή επίδραση | Επίδραση τρία |
| Εξατμιστική ικανότητα (kg/h) | 300-2000 | 1200-4000 | 3600-15000 |
| Υλική πυκνότητα % σίτισης | Σύμφωνα με το υλικό | ||
| Υλική πυκνότητα % απαλλαγής | Σύμφωνα με το υλικό | ||
| Πίεση ατμού | 0.5-0.8 | ||
| Κατανάλωση ατμού/εξατμιστική ικανότητα (με την αντλία πίεσης θερμότητας) | 0,65 | 0,38 | 0,28 |
| Θερμοκρασία εξάτμισης | 45-90 | ||
| Θερμοκρασία αποστείρωσης | 90-110 | ||
| Κατανάλωση δροσίζοντας νερού/εξατμιστική ικανότητα (κολπίσκος 20°C, έξοδος 40°C) | 28 | 11 | 8 |
| Σημείωση: μπορούμε να σχεδιάσουμε το προϊόν συνήθειας που χορηγεί την απαίτηση του πελάτη. | |||
Λειτουργώντας σχέδιο αρχής

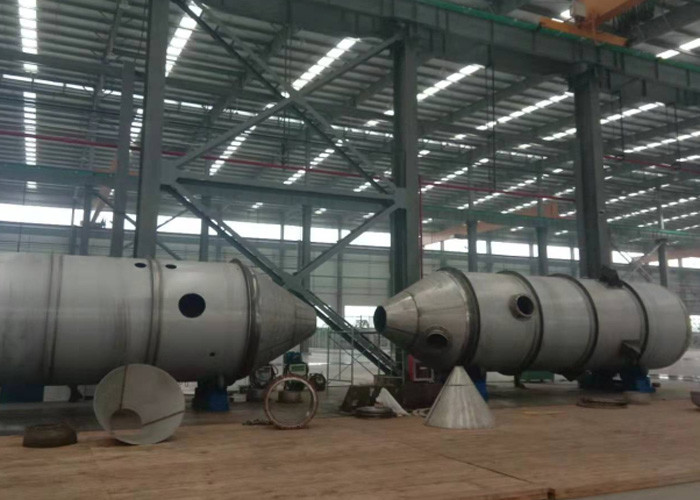

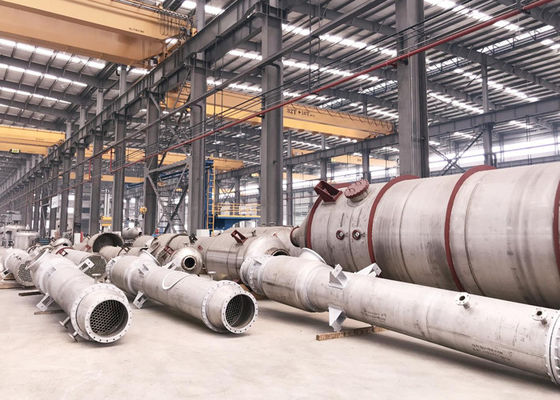

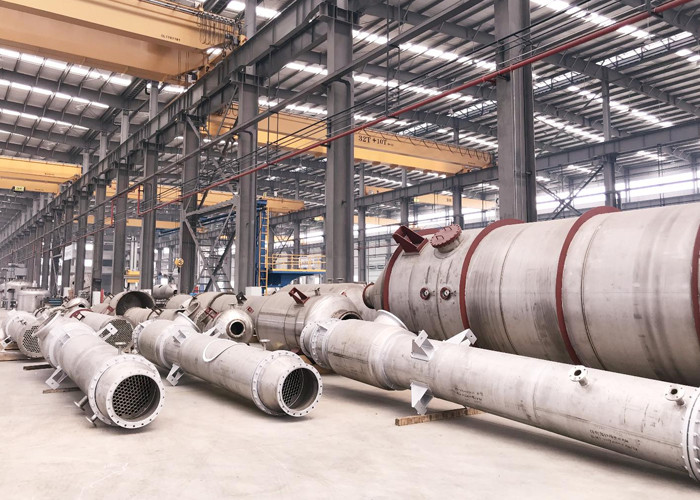

Περιοχή εργαστηρίων
