Εξατμιστική κρυστάλλωση τριών επίδρασης που εφαρμόζεται στο χλωριούχο νάτριο βιομηχανίας απόβλητου ύδατος φυτοφαρμάκων
Τι είναι ΕΓΩ (Multi-effect εξάτμιση) σύστημα;
Το multi-effect σύστημα εξατμιστήρων είναι ένα σύστημα στο οποίο οι πολλαπλάσιοι εξατμιστήρες ενιαίος-επίδρασης συνδέονται σωρηδόν για να επιτύχουν τη συνεχή εξάτμιση. Δεδομένου ότι η εξάτμιση είναι μια διαδικασία που καταναλώνει έναν ατμό μεγάλου ποσού για να παραγάγει το δευτεροβάθμιο ατμό, προκειμένου να αξιοποιηθεί πλήρως τη θερμότητα των αποβλήτων του ατμού, γενικά ο προηγούμενος δευτεροβάθμιος ατμός εισάγεται στην επόμενη επίδραση ως πηγή θερμότητας. Αυτό μεγιστοποιεί την αποδοτικότητα ενεργειακής χρησιμοποίησης εξασφαλίζοντας εξάτμιση.
Η επιλογή του αριθμού σταδίων του multi-effect εξατμιστήρα εξαρτάται από τους διάφορους παράγοντες όπως οι συγκεκριμένες υλικές ιδιότητες, η συγκέντρωση των εισερχόμενων και εξερχόμενων υλικών, της θερμοκρασίας, και του κόστους κατανάλωσης ενέργειας. Κατά γενική ομολογία, περισσότερα στάδια θα οδηγήσουν στην πιό μικρή κατανάλωση ατμού. Είμαστε επίσης δεσμευμένοι στην παροχή των multi-effect εξατμιστήρων και των λύσεων κατάλληλων για τα διάφορα υλικά.
Υλική διαδικασία
(1) η πρώτη ύλη παραδίδεται στον μπροστινό αρχικό προθερμαστή από την αντλία τροφών μέσω ηλεκτρομαγνητικό flowmeter, και εισάγει έπειτα την κορυφή της αρχικής θερμάστρας επίδρασης μέσω του υγρού διανομέα για την αρχική εξάτμιση και τη συγκέντρωση μειωμένων ταινιών
(2) το πρώτο συγκεντρωμένο επίδραση υγρό μεταφέρεται στο τοπ διανομέα της δεύτερης θερμάστρας επίδρασης από την πρώτη κατώτατη υλική κυκλοφορώντας αντλία επίδρασης για τη δευτεροβάθμια συγκέντρωση εξάτμισης μειωμένων ταινιών.
(3) το δεύτερη συγκεντρωμένο επίδραση υγρό μεταφέρεται στο τοπ διανομέα της τρίτης θερμάστρας επίδρασης από την υλική κυκλοφορώντας αντλία δεύτερων κατώτατων σημείων επίδρασης για τις τρίτες φορές της συγκέντρωσης εξάτμισης μειωμένων ταινιών
(4) η τρίτη επίδραση συγκέντρωσε την υγρή απαλλαγή, σύμφωνα με τη σε απευθείας σύνδεση ανίχνευση του πυκνόμετρου, σε πραγματικό χρόνο ανίχνευση της υλικής συγκέντρωσης, εάν η υλική συγκέντρωση φθάσει στις καθορισμένες απαιτήσεις, αυτό θα διασυνδεθεί με τη βαλβίδα απαλλαγής για να ανοίξει τη βαλβίδα απαλλαγής και να μεταφέρει το υλικό στη δεξαμενή ολοκληρωμένων προϊόντων, διαφορετικά, αυτό θα ανοίξει την υλική βαλβίδα κυκλοφορίας για να καταστήσει το υλικό ανακύκλωσης στον εξατμιστήρα πάλι για την επαν εξάτμιση.
Διαδικασία ατμού
Ο ακατέργαστος ατμός εισάγει την αρχική θερμάστρα επίδρασης για τη θέρμανση της συγκέντρωσης εξάτμισης: ο δευτεροβάθμιος ατμός που παράγεται από την αρχική επίδραση θερμαίνει τη δευτεροβάθμια επίδραση, και ούτω καθεξής. Ο δευτεροβάθμιος ατμός που παράγεται από την τρίτη επίδραση εισάγει το συμπυκνωτή τελών για την ψύξη συμπύκνωσης, και το συμπυκνωμένο νερό απαλλάσσεται από τη συμπυκνωμένη αντλία.
Συμπυκνωμένη διαδικασία
Το συμπυκνωμένο νερό που παράγεται από την αρχική επίδραση που προθερμαίνει τα υλικά μέσω του σωλήνα μεταφοράς νερού στο κατώτατο σημείο του κοχυλιού, για να σώσει την κατανάλωση ακατέργαστου ατμού
Το συμπυκνωμένο νερό που παράγεται από τη δευτεροβάθμια και τρίτη επίδραση απαλλάσσεται από τη συμπυκνωμένη αντλία, και η απαλλαγή έχει φθάσει σε μηά ρύπανση. Το μη συμπυκνώνοντας αέριο συνδέεται με το συμπυκνωτή τελών με το μη συμπυκνώνοντας σωλήνα αερίου και απαλλάσσεται από την κενή αντλία.
Τεχνικές παράμετροι του εξατμιστήρα μειωμένων ταινιών
Τύπος | Ενιαία επίδραση | Διπλή επίδραση | Επίδραση τρία |
Εξατμιστική ικανότητα (kg/h) | 300-2000 | 1200-4000 | 3600-15000 |
Υλική πυκνότητα % σίτισης | Σύμφωνα με το υλικό | ||
Υλική πυκνότητα % απαλλαγής | Σύμφωνα με το υλικό | ||
Πίεση ατμού | 0.5-0.8 | ||
Κατανάλωση ατμού/εξατμιστική ικανότητα (με την αντλία πίεσης θερμότητας) | 0,65 | 0,38 | 0,28 |
Θερμοκρασία εξάτμισης | 45-90 | ||
Θερμοκρασία αποστείρωσης | 90-110 | ||
Κατανάλωση δροσίζοντας νερού/εξατμιστική ικανότητα (κολπίσκος 20°C, έξοδος 40°C) | 28 | 11 | 8 |
Σημείωση: μπορούμε να σχεδιάσουμε το προϊόν συνήθειας που χορηγεί την απαίτηση του πελάτη. |
Λειτουργώντας σχέδιο αρχής

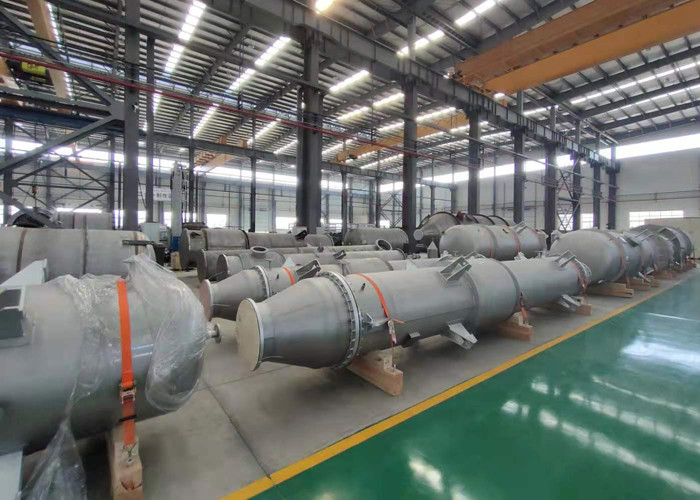

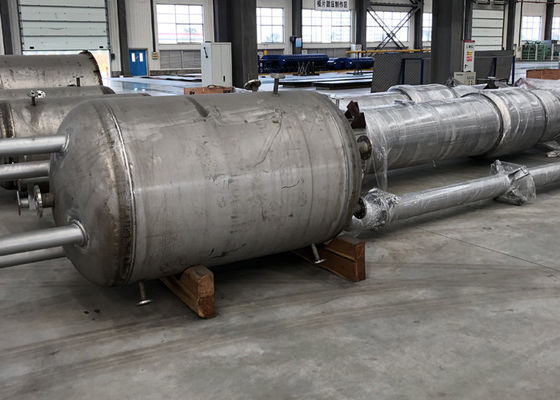

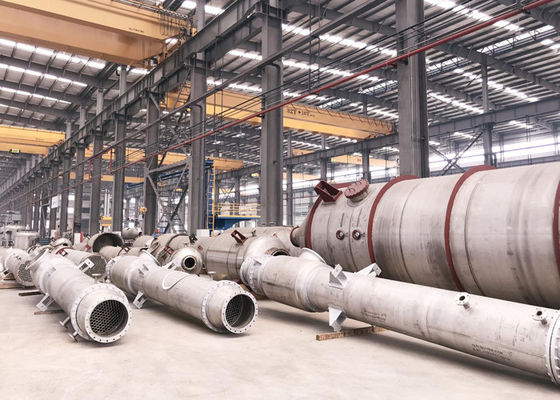

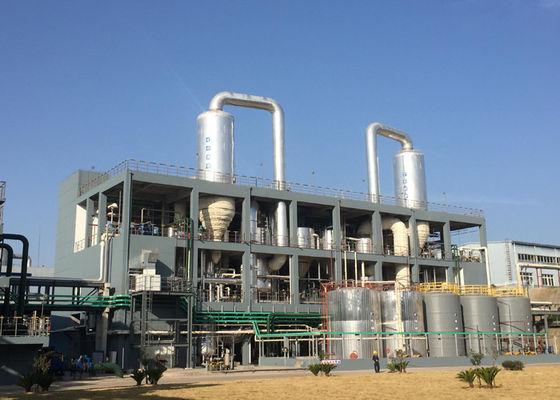

Η περιοχή μας ικανότητας και πελατών παραγωγής
